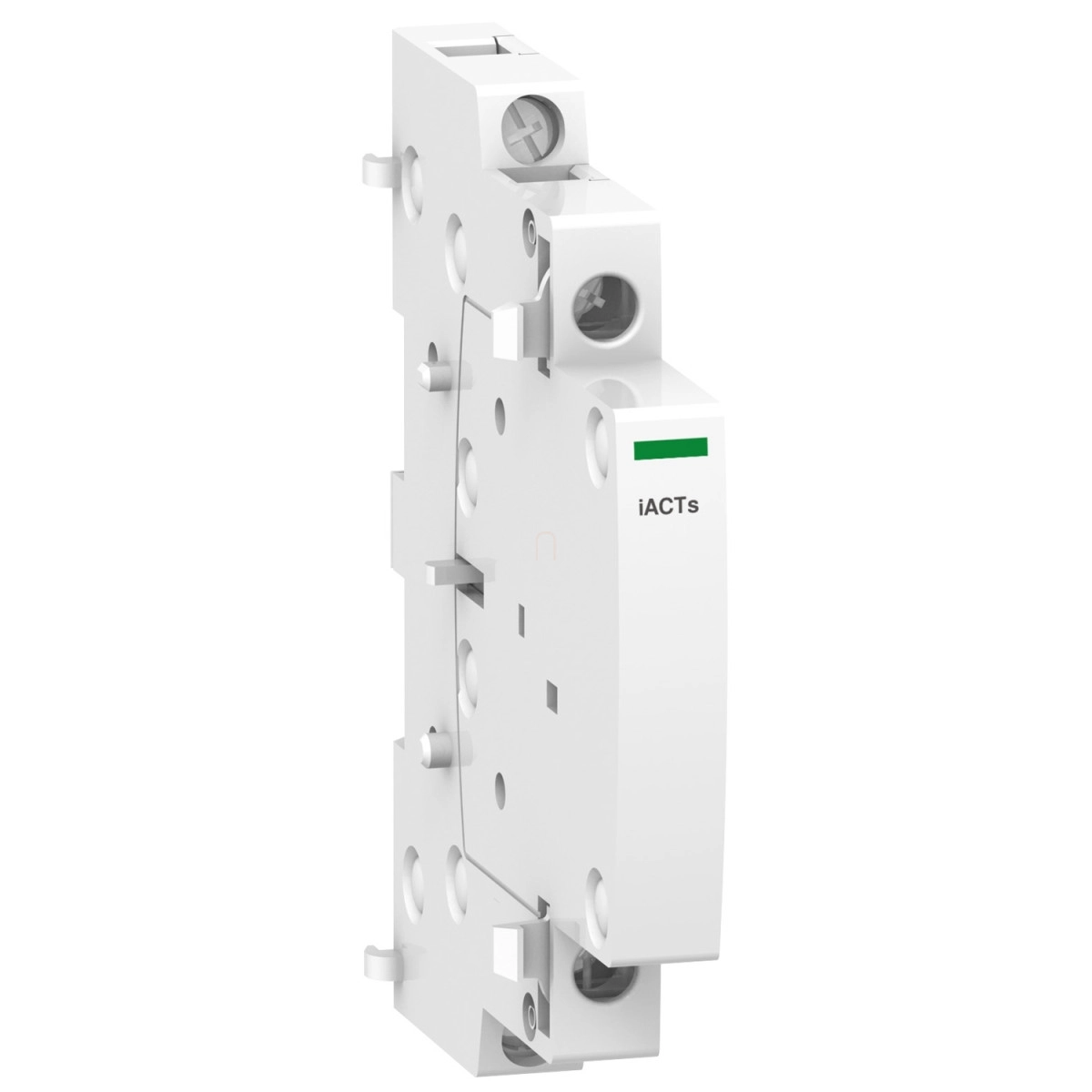

A Schneider Electric Acti 9 iACTs távjelző segédérintkező (A9C15914) kiváló megoldást nyújt az Acti 9 termékkör mágneskapcsolóinak állapotjelzésére. Ez a kompakt készülék az ICT termékkategóriába tartozó, 1 záró (NO) és 1 nyitó (NC) érintkezővel rendelkező kiegészítő modul, amely lehetővé teszi a mágneskapcsolók állapotának távellenőrzését.
Az iACTs segédérintkező rugalmas alkalmazhatósága többféle vezérlési környezetben biztosított, hiszen 24-240V AC (50/60Hz) vagy 24-130V DC vezérlőfeszültség-tartományban működtethető. Jelzőáramköre többféle feszültségszinten és terhelhetőséggel alkalmazható: 24V AC/DC mellett 10mA, 230V AC (50/60Hz) mellett 5A vagy 2A, illetve 130V DC mellett 1A terheléssel. A készülék névleges szigetelési feszültsége 440V, míg a névleges lökőfeszültség-állósága 4kV, ami biztosítja a megbízható működést még zavaró elektromos környezetben is.
A telepítés egyszerűen megoldható, mivel az iACTs közvetlenül a CT mágneskapcsoló jobb oldalára, fix módon szerelhető, standard 35mm-es szimmetrikus DIN-sínre. Méreteit tekintve rendkívül kompakt: magassága 81mm, szélessége mindössze 9mm (ami 1 modul szélességnek felel meg), mélysége pedig 68mm. A fehér színű készülékház könnyen integrálható a kapcsolószekrények belső kialakításába.
A csatlakoztatás alagútkapcsokkal történik, amelyek rugalmas bekötési lehetőségeket kínálnak: 2 db 2,5mm² rugalmas vezeték, 2 db 1,5mm² merev vezeték, 1 db 1,5-2,5mm² rugalmas vagy merev vezeték fogadására alkalmasak. A vezetékek megfelelő csupaszolási hossza 9mm, a rögzítő csavarok meghúzási nyomatéka 0,8Nm. Fontos jellemző még az IP20-as védettségi besorolás, ami a kapcsolószekrényen belüli alkalmazásra optimalizált.
A termék környezetállósági paraméterei is figyelemre méltóak: működési hőmérséklet-tartománya -5°C és +50°C között van, tárolási hőmérséklete pedig -40°C és +70°C között biztosított. A relatív páratartalmat tekintve 95%-os értékig működőképes 55°C-on, valamint 2-es tropikalizációs szinttel rendelkezik. Mindezen tulajdonságok együttesen teszik az A9C15914 cikkszámú iACTs segédérintkezőt ideális választássá mind kiskereskedelmi, mind lakossági alkalmazásokhoz, ahol az EN 60947-5 szabványnak való megfelelés alapkövetelmény.
Schneider Electric Acti 9 iACTs - A9C15914 - jelzés kiegészítő, 1NO - 1NC, 2A műszaki adatok
Főbb jellemzők
Termékcsalád: ICT
Terméksorozat: Acti9
Eszköz rövid neve: iACTs
Termék típusa: Távjelző segédérintkező
Jelzőérintkezők összetétele: 1 NO + 1 NC
Műszaki adatok
Jelzőáramkör feszültség: 24 V AC/DC: 10 mA, 230 V AC: 50/60 Hz 5 A, 230 V AC: 50/60 Hz 2 A, 130 V DC: 1 A
Vezérlő áramkör feszültség [Uc]: 24...240 V AC 50/60 Hz, 24...130 V DC
Termékcsalád kompatibilitás: Acti9 iCT
Névleges szigetelési feszültség [Ui]: 440 V
Névleges impulzus-állósági feszültség [Uimp]: 4 kV
Szerelési jellemzők
Szerelési mód: Rögzített, a CT jobb oldalán
Szerelési alap: 35 mm szimmetrikus DIN sín
9 mm modulszélesség: 1
Magasság: 81 mm
Szélesség: 9 mm
Mélység: 68 mm
Szín: Fehér
Csatlakozási jellemzők
Segédérintkező csatlakoztatás: Alagút típusú kapcsok 2 kábel(ek) rugalmas 2,5 mm², Alagút típusú kapcsok 2 kábel(ek) merev 1,5 mm², Alagút típusú kapcsok 1 kábel(ek) merev 1,5…2,5 mm², Alagút típusú kapcsok 1 kábel(ek) rugalmas 1,5…2,5 mm²
Vezeték csupaszítási hossz: 9 mm
Meghúzási nyomaték: 0,8 N.m
Környezeti jellemzők
Szabványok: EN 60947-5
IP védettségi fokozat: IP20 az IEC 60529 szerint
Tropikalizáció: 2
Relatív páratartalom: 95 % 55 °C-on
Környezeti hőmérséklet, üzemelés: -5…50 °C
Környezeti hőmérséklet, tárolás: -40…70 °C
Kompatibilitás és alkalmazhatóság
Termék kompatibilitás: ICT
Piaci szegmens: Kiskereskedelmi, Lakossági
Kompatibilitási kód: iACTs
