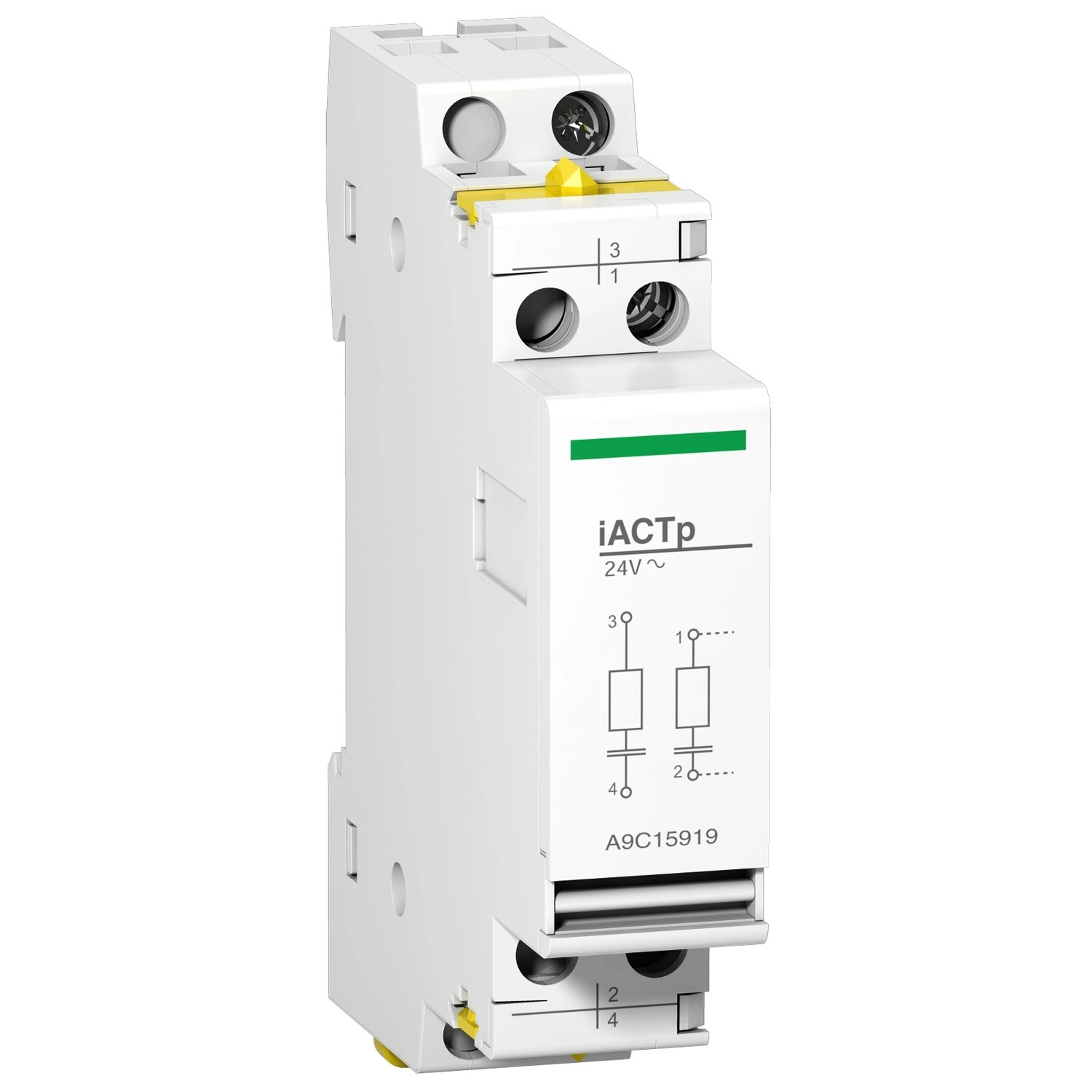

A Schneider Electric Acti9 iACTP A9C15919 túlfeszültség-védelmi segédkészülék egy rendkívül sokoldalú és hatékony eszköz, amely tökéletes választás a modern villamos rendszerek hatékony és biztonságos működtetéséhez. Ez a 2 áramkörhöz alkalmazható iACTP túlfeszültség-védelmi segédkészülék az Acti9 termékcsalád tagjaként magas minőséget és megbízható teljesítményt biztosít mind lakossági, mind kisebb kereskedelmi felhasználási területeken.
A Schneider Electric A9C15919 készülék 12...48 V AC 50/60 Hz vezérlési feszültséggel működik, ami rendkívüli flexibilitást biztosít a különböző alkalmazási területeken. Az eszköz legfőbb előnye a konfigurálható időkésleltetés funkció, amely széles tartományban, 1...36000 másodperc között állítható, lehetővé téve a rendszer optimális működését a legkülönfélébb körülmények között. A tartóteljesítmény-felvétel mindössze 3 VA, ami energiahatékony működést biztosít hosszú távon is. Az iACTP készülék kompatibilis az Acti9 iCT sorozattal, így tökéletesen illeszkedik a meglévő Schneider Electric rendszerekbe.
A készülék könnyen telepíthető DIN-sínre, a CT bal oldalára rögzítve. Méreteit tekintve kompakt kialakítású: 81 mm magasság, 18 mm szélesség (ami 2 darab 9 mm-es egységnek felel meg) és 60 mm mélység jellemzi. A fehér színű burkolat harmonikusan illeszkedik az elektromos szekrényekbe. Műszaki paramétereit tekintve a túlfeszültség kategória III, a névleges lökőfeszültség-állóság 4 kV, a névleges szigetelési feszültség pedig 440 V. Az eszköz megfelel az IEC/EN 61095 szabványnak, ami garantálja a biztonságos és megbízható működést. A készülék IP20 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami védelmet nyújt a véletlen érintés ellen.
A Schneider Electric A9C15919 iACTP túlfeszültség-védelmi segédkészülék csatlakoztatása rendkívül rugalmas és egyszerű. Az alagútszerű sorkapcsok többféle vezetékezési lehetőséget biztosítanak: 2 db 2,5 mm²-es rugalmas vezeték, 2 db 1,5 mm²-es merev vezeték, 1 db 1,5...2,5 mm²-es merev vezeték, vagy 1 db 1,5...2,5 mm²-es rugalmas vezeték érvéghüvellyel. Az eszköz sárga csipeszekkel is rendelkezik a könnyebb felszerelés érdekében. A vezetékcsupaszítási hossz 9 mm, a meghúzási nyomaték pedig 0,8 Nm. A készülék széles üzemi hőmérséklet-tartományban, -5...50 °C között használható, tárolási hőmérséklete pedig 40...70 °C között van, ami rugalmas alkalmazhatóságot biztosít különböző környezeti feltételek mellett. A Schneider Electric Acti9 iACTP A9C15919 túlfeszültség-védelmi segédkészülék az ideális választás mindazok számára, akik megbízható, professzionális túlfeszültség-védelmi megoldást keresnek villamos rendszerük hosszú távú biztonságos működtetéséhez.
Schneider Electric Acti 9 iACTP - A9C15919 - fojtótekercs blokk, 12 - 48VAC műszaki adatok
Általános tulajdonságok
Termékcsalád: Acti9
Termék típusa: Túlfeszültség-védelmi segédkészülék (2 áramkör)
Rövid terméknév: iACTp
Vezérlő áramköri feszültség: 12...48 V AC 50/60 Hz
Kiegészítő tulajdonságok
Beállítási típus: Időkésleltetés konfigurálás
Időkésleltetési tartomány: 1...36000 s
Tartóteljesítmény-felvétel: 3 VA
Felszerelési mód: Rögzített, a CT bal oldalára
Felszerelési alap: DIN-sín
9 mm-es egységek: 2
Magasság: 81 mm
Szélesség: 18 mm
Mélység: 60 mm
Szín: Fehér
Túlfeszültség kategória: III
Névleges lökőfeszültség-állóság: 4 kV
Névleges szigetelési feszültség: 440 V
Szabványok: IEC/EN 61095
Csatlakozások
Csatlakozás - sorkapcsok:
Vezérlő áramkör: alagútszerű sorkapcsok 2 vezeték 2,5 mm² rugalmas
Vezérlő áramkör: alagútszerű sorkapcsok 2 vezeték 1,5 mm² merev
Vezérlő áramkör: alagútszerű sorkapcsok 1 vezeték 1,5...2,5 mm² merev
Vezérlő áramkör: alagútszerű sorkapcsok 1 vezeték 1,5...2,5 mm² rugalmas érvéghüvellyel
Vezérlő áramkör: sárga csipeszek
Vezetékcsupaszítási hossz: 9 mm
Meghúzási nyomaték: 0,8 Nm
Kompatibilitás
Termékcsalád-kompatibilitás: Acti9 iCT
Piaci szegmens: Lakossági, Kiskereskedelmi
Kompatibilitási kód: IACTp
Környezet
IP védettségi fokozat: IP20 az IEC 60529 szerint
Környezeti levegő hőmérséklete működés közben: -5...50 °C
Környezeti levegő hőmérséklete tárolás során: -40...70 °C
