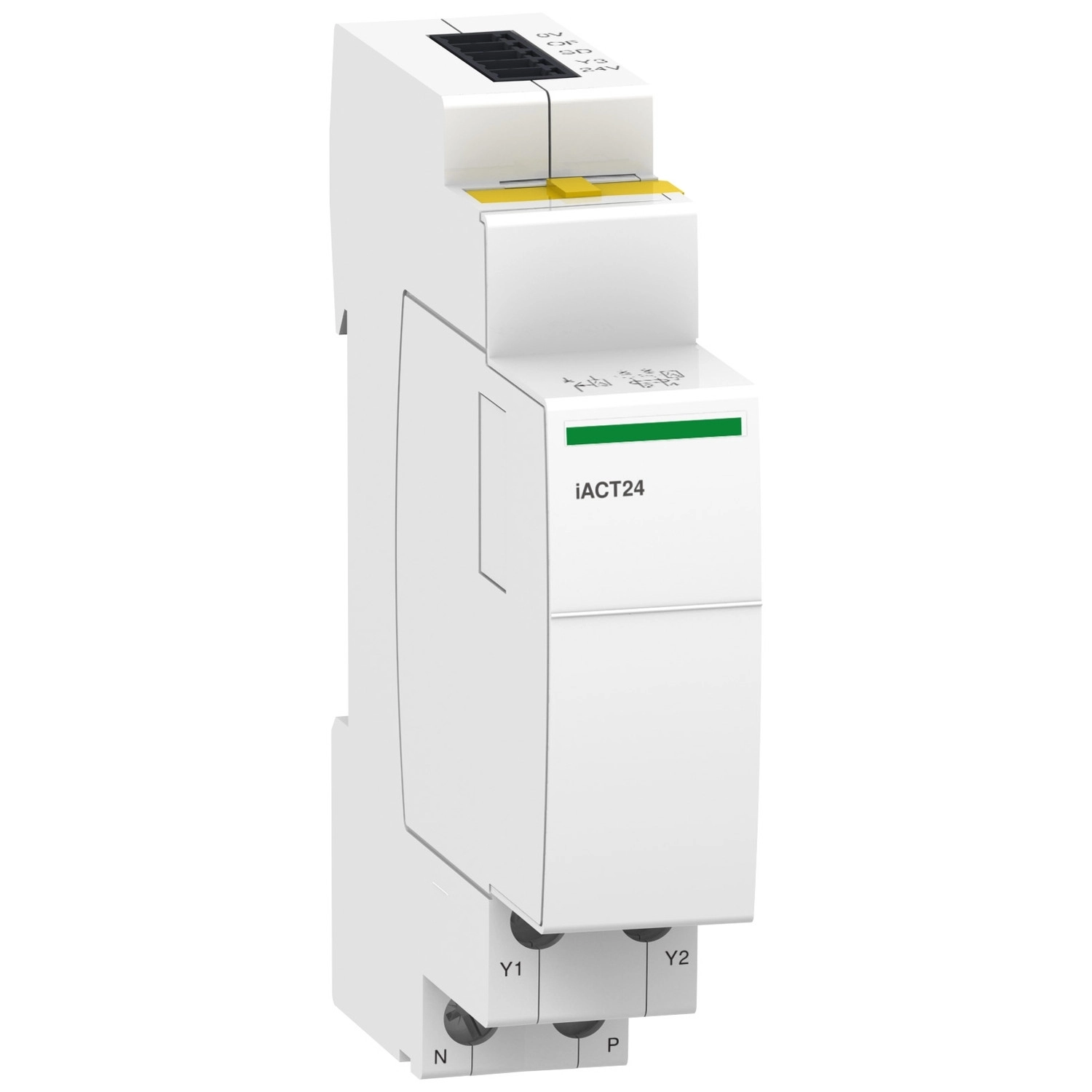

A Schneider Electric Acti9 iACT24 (A9C15924) egy fejlett vezérlő és jelző segédérintkező, amely 1 NO (normál nyitott) érintkezővel és Ti24 PLC interfésszel rendelkezik. Ez a kompakt modul ideális megoldást kínál automatizált rendszerek távvezérléséhez és állapotjelzéséhez, különösen olyan környezetben, ahol PLC-vel való kommunikáció szükséges.
Az Acti9 termékvonalba tartozó iACT24 modul 24V DC jelzőáramkör feszültséggel működik, -20...20% tartományban, 0,002...0,1 A áramerősséggel. A vezérlőáramkör feszültsége 230V AC 50/60 Hz, minimum 200 ms fenntartással, valamint 24V DC felfutó és lefutó élekkel vezérelhető. A termék névleges tápfeszültsége 230V AC 50/60 Hz frekvencián. A távvezérlési funkciónak köszönhetően rugalmasan integrálható különböző rendszerekbe.
A modul fizikai kialakítása kompakt és praktikus: 81 mm magas, 18 mm széles és 68 mm mély, fehér színű kivitelben. DIN sínre rögzíthető, és a CT bal oldalára szerelhető. Gyűjtősín-kompatibilitása az alsó oldalon biztosított, a felső oldalon azonban nem. A készülék mindössze 2 db 9 mm-es osztást foglal el a szerelősínen, így helytakarékos megoldást kínál a kapcsolószekrényben.
Műszaki paraméterei kiemelkedőek: III-as túlfeszültség kategória, 4 kV névleges lökőfeszültség-állóság, 440 V névleges szigetelési feszültség. A készülék 10 ms-os mikroszünetekre immunis, és figyelemre méltó, hogy nem nyit 24V DC feszültségvesztés esetén. Az iACT24 megfelel az IEC 60947-1 annex S szabványnak, és CE minőségi tanúsítvánnyal rendelkezik. Elektromos élettartama 250 000 ciklus az IEC 60947-5-1 szerint.
A csatlakoztatási lehetőségek sokrétűek: a vezérlőáramkörhöz és a segédtápellátáshoz alagút típusú sorkapcsok állnak rendelkezésre, melyek 2 db 2,5 mm² rugalmas vagy 2 db 1,5 mm² merev kábel fogadására alkalmasak. A vezérlőáramkörhöz továbbá rugós Ti24 sorkapcsok is rendelkezésre állnak, amelyek 2 db 0,25...0,75 mm² vagy 1 db 0,5...1,5 mm² rugalmas kábel csatlakoztatását teszik lehetővé. A kábelcsupaszítási hossz minden esetben 10 mm, a meghúzási nyomaték pedig 1 Nm. A készülék kompatibilis az ICT 230/240V 50 Hz, ICT 220V 50 Hz, ICT 220/240V 50 Hz típusokkal, PLC-vel és az Acti 9 Smartlink rendszerrel is.
Schneider Electric Acti9 iACT24 - A9C15924 - vezérlés és jelzés, Ti24csatlakozóval műszaki adatok
Fő jellemzők
Termékvonal: Acti9
Termék típusa: Vezérlő és jelző segédérintkező
Eszköz rövid neve: iACT24
Jelző érintkezők összetétele: 1 NO
Jelzőáramkör feszültség: 24 V DC: -20...20%, 0,002...0,1 A
Vezérlőáramkör feszültség [Uc]: 230 V AC 50/60 Hz fenntartott >= 200 ms, 24 V DC lefutó él, 24 V DC felfutó él
Vezérlés típusa: Távvezérlés
Névleges tápfeszültség [Us]: 230 V AC 50/60 Hz
Kiegészítő információk
Felszerelési mód: Rögzített, a CT bal oldalán
Szerelési alap: DIN sín
Gyűjtősín és elosztóblokk kompatibilitás: Alul: IGEN, Felül: NEM
9 mm osztás: 2
Magasság: 81 mm
Szélesség: 18 mm
Mélység: 68 mm
Szín: Fehér
Túlfeszültség kategória: III
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Névleges szigetelési feszültség [Ui]: 440 V
Mikroszünetekre való immunitás: 10 ms
Alulfeszültségi viselkedés: Nem nyit 24 V DC feszültségvesztés esetén
Szabványok: IEC 60947-1 annex S
Minőségi tanúsítványok: CE
Elektromos élettartam: 250000 ciklus az IEC 60947-5-1 szerint
Csatlakozók - terminálok
Vezérlőáramkör: alagút típusú sorkapcsok 2 kábel(ek) 2,5 mm² rugalmas
Vezérlőáramkör: alagút típusú sorkapcsok 2 kábel(ek) 1,5 mm² merev
Segédtápellátás: alagút típusú sorkapcsok 2 kábel(ek) 2,5 mm² rugalmas
Segédtápellátás: alagút típusú sorkapcsok 2 kábel(ek) 1,5 mm² merev
Vezérlőáramkör: rugós Ti24 sorkapocs 2 kábel(ek) 0,25...0,75 mm² rugalmas
Vezérlőáramkör: rugós Ti24 sorkapocs 1 kábel(ek) 0,5...1,5 mm² rugalmas
Egyéb jellemzők
Kábelcsupaszítási hossz: Vezérlőáramkör: 10 mm alsó csatlakozásnál, Segédtápellátás: 10 mm alsó csatlakozásnál, Vezérlőáramkör: 10 mm felső csatlakozásnál
Meghúzási nyomaték: Vezérlőáramkör: 1 N.m alul, Segédtápellátás: 1 N.m alul
Termék kompatibilitás: ICT 230/240 V 50 Hz, PLC, ICT 220 V 50 Hz, Acti 9 Smartlink, ICT 220/240 V 50 Hz
Piaci szegmens: Lakóépület, Kiskereskedelem
Környezeti paraméterek
IP védettségi fokozat: IP20 az IEC 60529 szerint, IP40 (moduláris burkolatban) az IEC 60529 szerint
Szennyezettségi fokozat: 3 az IEC 60439-1 szerint
Trópusi kivitel: 2 az IEC 60947-5-1 szerint
Relatív páratartalom: 93% 40 °C-on az IEC 60068-2 szerint
Környezeti levegő hőmérséklet üzemelés során: -25...60 °C
Környezeti levegő hőmérséklet tároláskor: -40...80 °C
