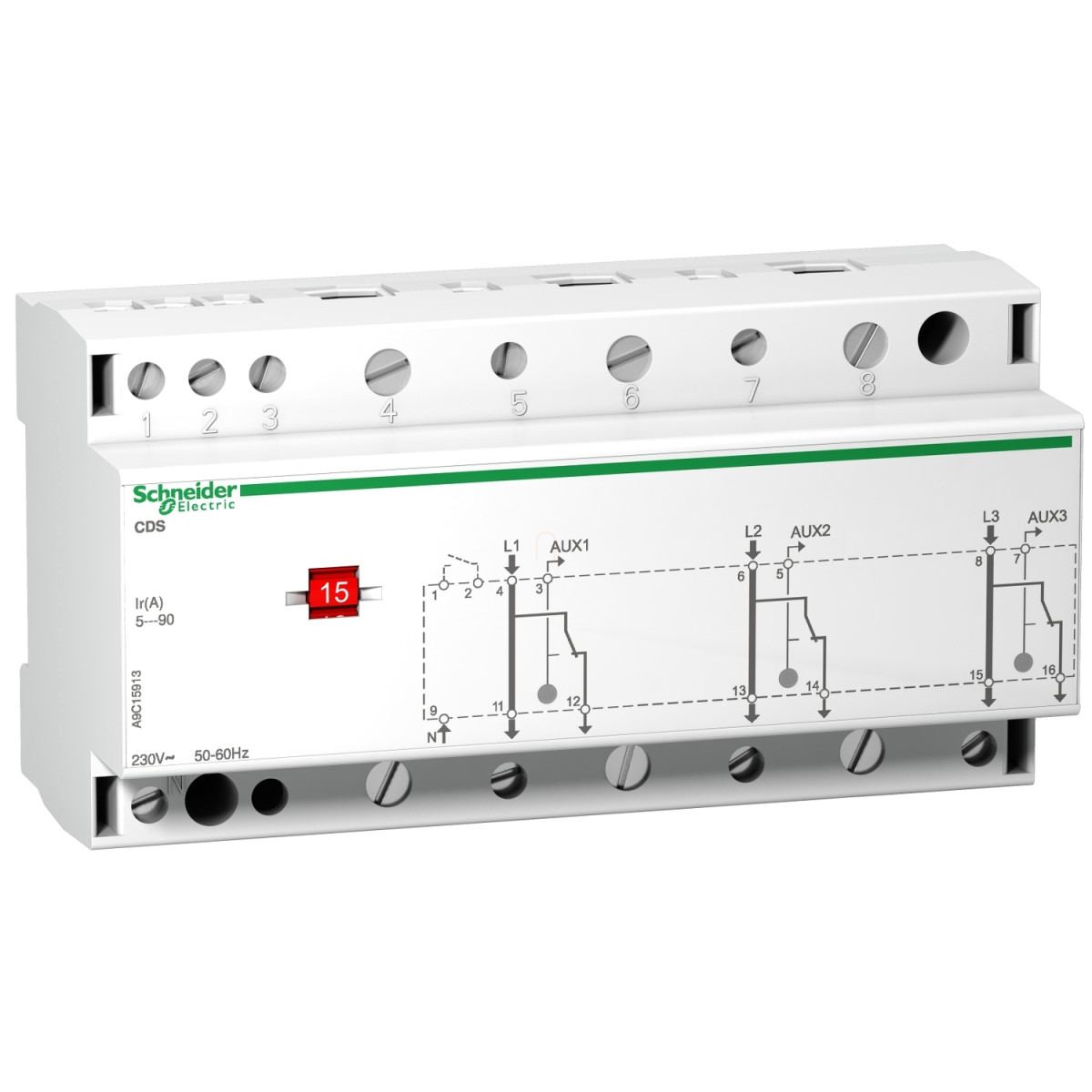

Az Acti9 CDS (A9C15913) terhelésfigyelő kontaktor a Schneider Electric innovatív megoldása az intelligens terhelésleválasztáshoz háromfázisú hálózatokban. Ez a speciálisan tervezett eszköz fázisonként egy-egy csatornával rendelkezik, és lehetővé teszi a prioritással nem rendelkező áramkörök automatikus leválasztását, amikor a prioritással rendelkező áramkörök terhelése egy előre beállított küszöbérték fölé emelkedik.
A termék a Schneider Electric Acti9 családjának része, amely moduláris készülékek átfogó választékát kínálja villamos elosztórendszerekhez. Az A9C15913 típusú CDS kontaktor háromfázisú (3P) kialakítású, és fázisonként függetlenül vezérelhető. A beállítható terhelési küszöbérték 5-90 A között változtatható, így rendkívül rugalmasan alkalmazható különböző telepítési helyzetekben. A prioritással rendelkező áramkör számára a beállítható értékek: 5, 10, 15, 20, 25, 30, 40, 50, 60, 70, 80 és 90 A, míg a prioritással nem rendelkező áramkör névleges árama 15 A.
A készülék műszaki paramétereit tekintve, 415 V AC névleges üzemi feszültséggel rendelkezik, amely -15%...+10% tartományban működőképes 50/60 Hz frekvencián. Teljesítményfelvétele mindössze 12 VA. A terhelésleválasztás állapotát 3 sárga LED jelzi, amely vizuális visszajelzést biztosít a működésről. Az eszköz felszerelhető 35 mm-es szimmetrikus DIN-sínre, falra vagy panelra is, így alkalmazkodik a különböző telepítési környezetekhez. Szélessége 16×9 mm, azaz 144 mm, magassága 77 mm, mélysége pedig 60 mm. A készülékház fehér színű (RAL 9003), és IP20 védettséggel rendelkezik az IEC 60529 szabványnak megfelelően.
A csatlakoztatás csavaros sorkapcsokkal történik, amelyek a prioritással nem rendelkező áramkörök esetében 2,5-10 mm² keresztmetszetű vezetékeket fogadnak (mind rugalmas, mind merev kivitelben), míg a prioritással rendelkező áramkörök esetében rugalmas vezetékeknél 10-35 mm², merev vezetékeknél pedig 10-50 mm² a megengedett keresztmetszet. A megfelelő csatlakoztatáshoz a vezetékek csupaszítási hossza 12-13 mm, a meghúzási nyomaték a nem prioritásos áramköröknél 2 N.m, a prioritásos áramköröknél pedig 3,5 N.m. A CDS kontaktor környezeti hőmérséklet tartománya üzem közben -5...+55°C, tárolás esetén pedig -40...+70°C. A relatív páratartalom akár 95% lehet 55°C-on, a tropikalizációs érték pedig 2 az IEC 60068-1 szabvány szerint.
A készülék számos szabványnak megfelel, köztük az NF C 61-750, EN 50081-1 és EN 50081-2 előírásoknak. Az A9C15913 CDS kontaktor kiválóan alkalmas olyan alkalmazásokhoz, ahol a teljes áramellátás korlátozása szükséges, például áramszolgáltatói korlátozás esetén, vagy amikor intelligens terhelésmenedzsmentre van szükség a hálózat túlterhelésének elkerülése érdekében, miközben a kritikus eszközök működése folyamatosan biztosított.
Schneider Electric Acti9 CDS - A9C15913 - terhelésfigyelő kontaktor, 1 csatorna/fázis, háromfázisú műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 CDS
Terméktípus: Terhelésfigyelő kontaktor
Rövid terméknév: CDS
Csatornák száma: 3
Vezérlés és felügyelet típusa: Független fázisvezérlés
Pólusok leírása: 3P
Kiegészítő adatok
Beállítási értékek (A): 5, 10, 15, 20, 25, 30, 40, 50, 60, 70, 80, 90
Teljesítményfelvétel: 12 VA
Névleges üzemi feszültség [Ue]: 415 V AC - 15...10 % 50/60 Hz mellett
Névleges áram: 15 A nem prioritásos áramkörhöz, 5-90 A között állítható prioritásos áramkörhöz
Helyi jelzés: Terhelésleválasztás jelzése: 3 LED (sárga)
Rögzítési mód: 35 mm-es szimmetrikus DIN-sín, Falra szerelhető, Panel szerelés
Modulszélesség 9 mm-ben: 16
Csatlakozások
Sorkapcsok: Nem prioritásos áramkör: csavaros sorkapocs 2,5-10 mm² rugalmas/merev vezetékhez, Prioritásos áramkör: csavaros sorkapocs 10-35 mm² rugalmas vezetékhez / 10-50 mm² merev vezetékhez
Meghúzási nyomaték: Nem prioritásos áramkör: 2 N.m, Prioritásos áramkör: 3,5 N.m
Vezeték csupaszítási hossz: 12 mm / 13 mm
Védelmi jellemzők
IP védettségi fokozat: IP20 az IEC 60529 szerint
Méretek
Magasság: 77 mm
Szélesség: 144 mm
Mélység: 60 mm
Környezeti feltételek
Szabványok: NF C 61-750, EN 50081-1, EN 50081-2
Üzemi környezeti hőmérséklet: -5...55 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Tropikalizáció: 2-es szint az IEC 60068-1 szerint
Relatív páratartalom: 95% 55 °C-on
