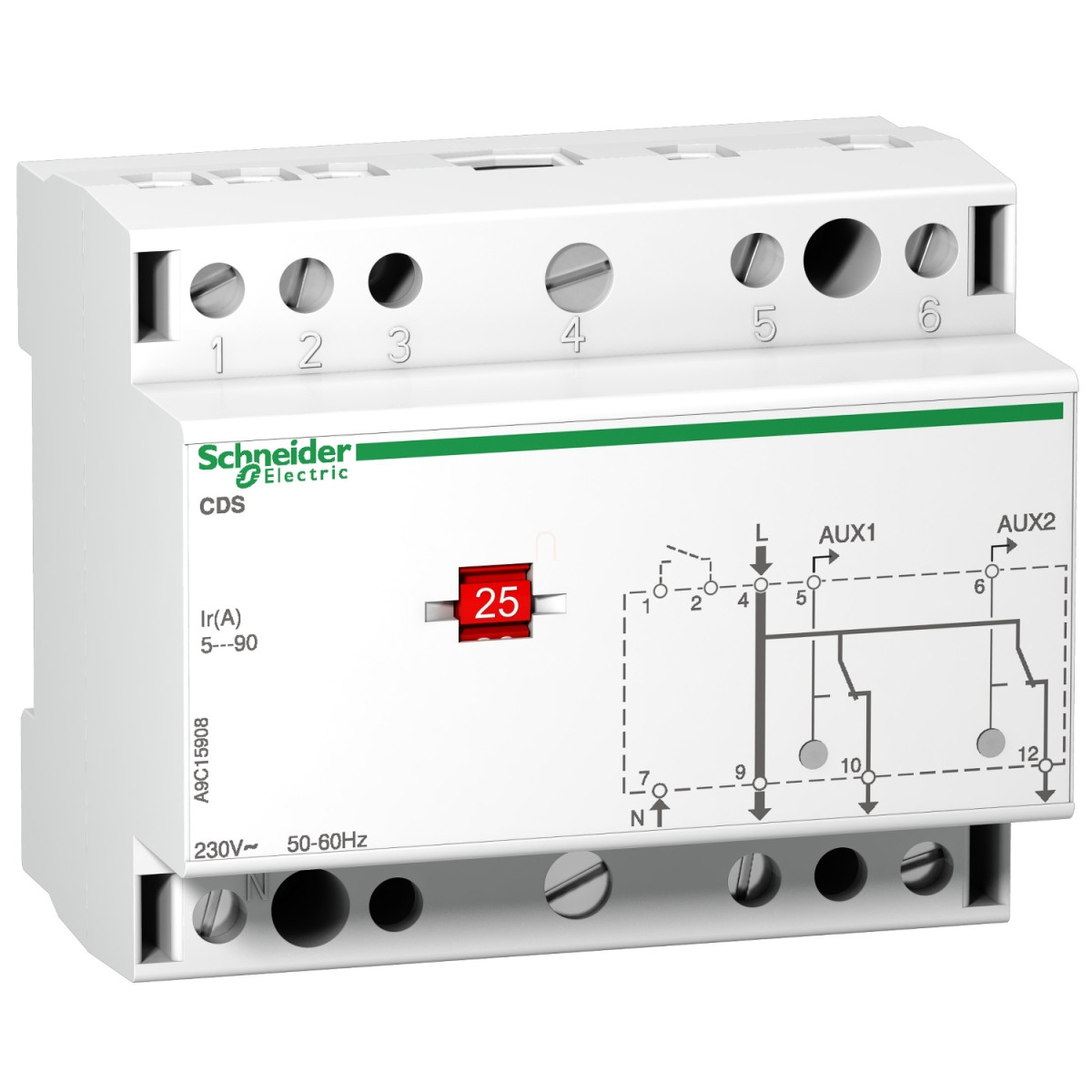

A Schneider Electric Acti9 CDS A9C15908 egy fejlett, egyfázisú terhelésfigyelő és terhelésleválasztó kontaktor, amely kifejezetten az intelligens villamosenergia-menedzsment igényeinek kielégítésére készült. Ez a 2 csatornás készülék tökéletes megoldást nyújt azon felhasználók számára, akik az elektromos fogyasztók prioritás alapú vezérlését szeretnék megvalósítani, ezzel optimalizálva energiafelhasználásukat és elkerülve a túlterhelésből adódó problémákat.
Az A9C15908 modell az Acti9 termékcsalád részeként egyesíti a Schneider Electric megbízhatóságát a korszerű funkciókkal. A készülék kaszkád típusú vezérlési és felügyeleti rendszerrel rendelkezik, amely lehetővé teszi a prioritásos és nem-prioritásos áramkörök intelligens kezelését. A prioritásos áramkör áramerőssége széles tartományban, 5-90 A között állítható, míg a nem-prioritásos áramkör névleges áramerőssége 15 A. Ez a rugalmasság biztosítja, hogy a rendszer a különböző terhelési forgatókönyvekhez igazítható legyen, mindig előnyben részesítve a fontosabb elektromos berendezések működését.
A CDS kontaktor műszaki specifikációi imponálóak: 230 V AC névleges üzemi feszültség (-15...+10% tartománnyal) 50/60 Hz frekvencián, 12 VA teljesítményfelvétel mellett. A terhelésleválasztás vizuális visszajelzését két sárga LED biztosítja, amely egyértelmű státuszinformációt nyújt a felhasználó számára. A beállítási lehetőségek rendkívül sokrétűek: 5, 10, 15, 20, 25, 30, 40, 45, 50, 60, 75 és 90 amperes értékekre állítható be a készülék. A telepítés rugalmassága érdekében a CDS kontaktor 35 mm-es szimmetrikus DIN-sínre, falra vagy panelre is szerelhető. Csatlakoztatása egyszerű: a nem-prioritásos áramkörhöz 2,5-10 mm² rugalmas vagy merev vezeték, míg a prioritásos áramkörhöz 10-35 mm² rugalmas illetve 10-50 mm² merev vezeték használható. A megfelelő elektromos csatlakozás érdekében a nem-prioritásos áramkörnél 2 Nm, a prioritásos áramkörnél 3,5 Nm meghúzási nyomaték alkalmazása szükséges.
A CDS kontaktor kompakt méretekkel rendelkezik: szélessége 90 mm (10 darab 9 mm-es egység), magassága 77 mm, mélysége 60 mm. A fehér színű (RAL 9003) készülék IP20-as védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, így védett az ujjak és a 12,5 mm-nél nagyobb tárgyak behatolása ellen. A termék -5...+55°C közötti környezeti hőmérsékleten üzemeltethető, és megfelel az EN 50081-1, EN 50081-2 és NF C 61-750 szabványoknak. A trópusi körülmények közötti használatot az IEC 60068-1 szabvány szerinti 2-es fokozatú trópusállóság garantálja, miközben a készülék 95%-os relatív páratartalomig, 55°C hőmérsékleten is megbízhatóan működik.
Schneider Electric Acti9 CDS - A9C15908 - terhelésfigyelő kontaktor, 2 csatornás, 240V egyfázisú műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 CDS
Termék típusa: Terhelésleválasztó kontaktor
Rövid terméknév: CDS
Csatornák száma: 2
Vezérlés és felügyelet típusa: Kaszkád
Pólusok leírása: 1P
Kiegészítő információk
Beállítási értékek (A): 5, 10, 15, 20, 25, 30, 40, 45, 50, 60, 75, 90
Teljesítményfelvétel: 12 VA
Névleges üzemi feszültség: 230 V AC - 15...10 % 50/60 Hz-en
Névleges áram: 15 A nem-prioritásos áramkör esetén, 5-90 A között állítható a prioritásos áramkörnél
Helyi jelzés: Terhelésleválasztás jelzése: 2 LED (sárga)
Szerelés és méretek
Rögzítési mód: 35 mm-es szimmetrikus DIN-sín, falra szerelhető vagy panelre szerelhető
9 mm-es egységek száma: 10
Csatlakozók:
Nem-prioritásos áramkör: csavaros csatlakozó 2,5...10 mm² rugalmas
Nem-prioritásos áramkör: csavaros csatlakozó 2,5...10 mm² merev
Prioritásos áramkör: csavaros csatlakozó 10...35 mm² rugalmas
Prioritásos áramkör: csavaros csatlakozó 10...50 mm² merev
IP védettségi fokozat: IP20 az IEC 60529 szerint
Méret (mm): 77 (magasság) x 90 (szélesség) x 60 (mélység)
Szín: Fehér (RAL 9003)
Csatlakoztatási információk
Meghúzási nyomaték: Nem-prioritásos áramkör: 2 N.m, Prioritásos áramkör: 3,5 N.m
Vezeték csupaszítási hossz: 12 mm, 13 mm
Környezeti paraméterek
Szabványok: EN 50081-1, NF C 61-750, EN 50081-2
Üzemi környezeti hőmérséklet: -5...55 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Trópusállóság: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95 % 55 °C-on
