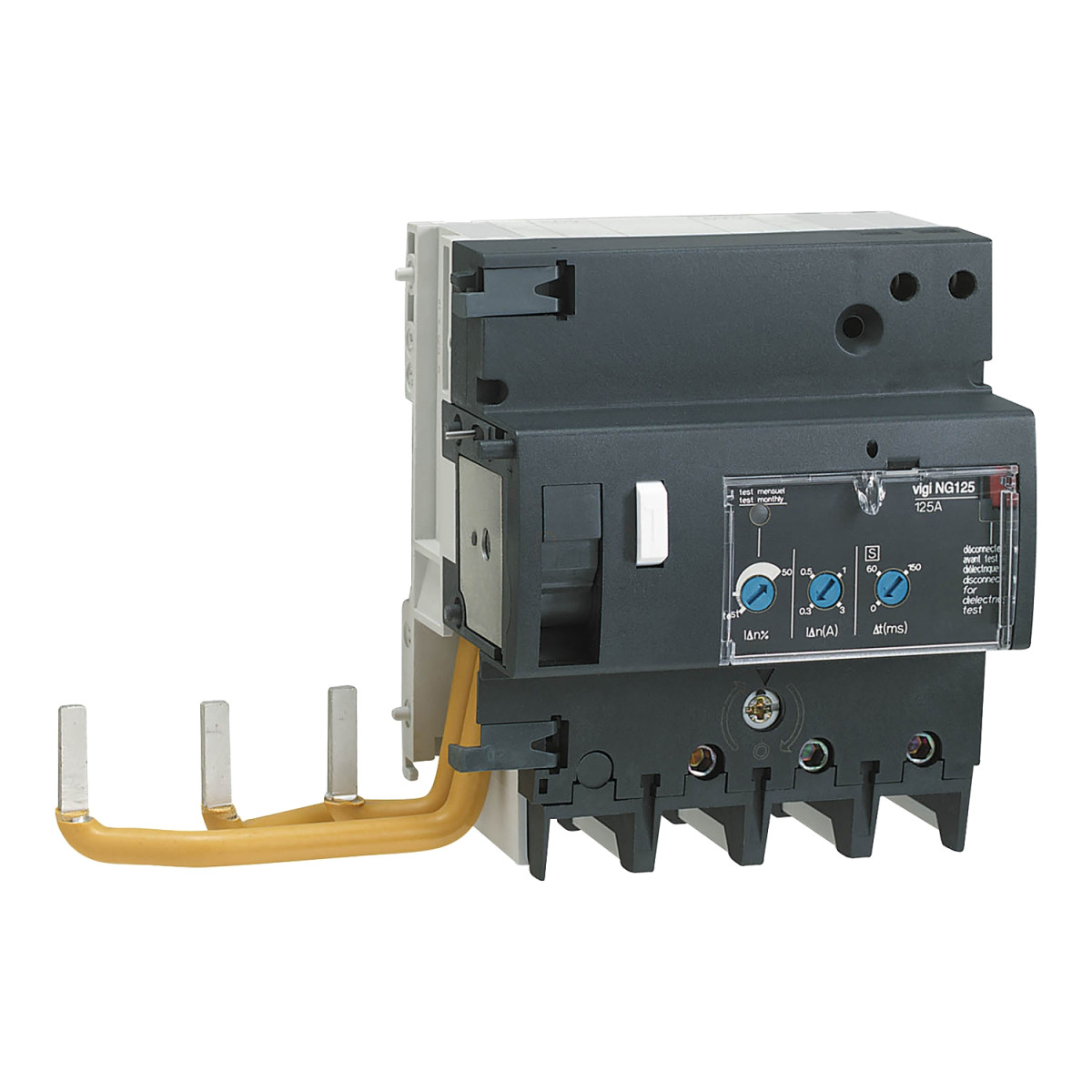

Az Acti9 Vigi NG125 19106 egy kiváló minőségű, add-on áram-védőkioldó a Schneider Electric kínálatából, amely professzionális villamossági megoldást kínál a különböző alkalmazási területeken. Ez a készülék ideális választás ipari, kereskedelmi és lakóépületek villamos hálózatvédelméhez, ahol a biztonság és a megbízhatóság alapvető követelmény.
A Schneider Electric Acti9 Vigi NG125 áram-védőkioldó 3 pólusú kivitelben készül, 125A névleges áramerősséggel. A készülék különlegessége a speciális A-SI (Super Immunised) típusú védelem, amely kiemelkedő érzéketlenséget biztosít a nemkívánatos kioldásokkal szemben, miközben megbízhatóan érzékeli a valódi veszélyhelyzeteket. Ez a típusú védelem kifejezetten előnyös olyan környezetekben, ahol elektronikus berendezések, LED világítások vagy frekvenciaváltók okozhatnak tranziens zavarokat. A Vigi NG125 19106 típus változtatható hibaáram-érzékenységgel rendelkezik, amely 300 mA, 500 mA, 1000 mA és 3000 mA értékekre állítható, így rugalmasan alkalmazható különféle védelmi igényekhez.
A készülék kiemelkedő műszaki paraméterei közé tartozik a 230-415V AC közötti névleges működési feszültségtartomány, az 50/60 Hz hálózati frekvencia kompatibilitás, valamint a feszültségfüggetlen hibaáram-kioldás technológia. Az IEC/EN 60947-2:Annex B szabványnak megfelelő kivitel garantálja a minőséget és a biztonságot. A készülék állítható kioldási időkésleltetéssel rendelkezik, amely lehet azonnali, szelektív vagy késleltetett, így a rendszer specifikus követelményeihez igazítható. A 690V szigetelési feszültség és 8 kV impulzus-állóság további előnyöket jelent a megbízható működés szempontjából. A Schneider Electric Acti9 Vigi NG125 19106 modell 35 mm-es szimmetrikus DIN sínre szerelhető, így könnyen integrálható a meglévő rendszerekbe. A kismegszakítóhoz való elektromos csatlakoztatás csavarokkal történik.
A Vigi NG125 sorozat különösen ajánlott olyan felhasználók számára, akik magas minőségű, megbízható védelmi rendszert keresnek ipari környezetben, üzemi alkalmazásokban vagy nagyobb méretű kereskedelmi épületekben. A 180 mm széles, 118 mm magas és 81 mm mély készülék 10.000 ciklus elektromos élettartammal rendelkezik. A rugalmas és merev vezetékekhez egyaránt alkalmas alagút típusú csatlakozók (10-50 mm² rugalmas és 16-70 mm² merev vezetékekhez) megkönnyítik a telepítést. A 20 mm-es vezetékcsupaszítási hossz és 6 Nm meghúzási nyomaték további fontos telepítési paraméterek. Az IP40 védettségi szint, valamint a 3-as szennyezettségi fok és a 8/20 μs impulzus-állóság 5000A értékkel megfelelő védelmet biztosít a készüléknek még kihívást jelentő környezetekben is.
Schneider Electric Acti9 Vigi NG125 - 19106 műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Termék típusa: Add-on áram-védőkioldó
Rövid terméknév: Vigi NG125
Pólusok száma: 3P
Névleges áram: 125 A
Hálózat típusa: AC
Hibaáram érzékenysége: 300 mA, 500 mA, 1000 mA, 3000 mA
Hibaáram-védelem időkésleltetése: Állítható azonnali/szelektív/késleltetett
Hibaáram-védelem osztálya: A-SI típus (Super Immunised)
Szabványok: IEC/EN 60947-2:Annex B
Kiegészítő adatok
Készülék elhelyezkedése a rendszerben: Kimenő, Csoportos bemenő
Hálózati frekvencia: 50/60 Hz
Névleges működési feszültség: 230...415 V AC 50/60 Hz
Hibaáram-kioldás technológiája: Feszültségfüggetlen
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC/EN 60947-2 szerint
Névleges impulzus-állóság: 8 kV az IEC/EN 60947-2 szerint
Szerelési alap: 35 mm szimmetrikus DIN sín
Elektromos csatlakoztatás a kismegszakítóhoz: Csavarokkal
9 mm-es osztások: 11
Magasság: 118 mm
Szélesség: 180 mm
Mélység: 81 mm
Elektromos élettartam: 10000 ciklus az IEC/EN 60947-2 szerint
Csatlakozások - kapcsok: Alagút típusú csatlakozók 10...50 mm² rugalmas, Alagút típusú csatlakozók 16...70 mm² merev
Vezetékcsupaszítási hossz: 20 mm
Meghúzási nyomaték: 6 N.m
Környezeti jellemzők
IP védettségi fokozat: IP40 az IEC/EN 60947-2 szerint
Szennyezettségi fok: 3 az IEC/EN 60947-2 szerint
Elektromágneses összeférhetőség: 8/20 µs impulzus-állóság, 5000 A az IEC/EN 60947-2 szerint
Trópusi kivitel: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95% 55°C-on
Üzemi tengerszint feletti magasság: 2000 m
