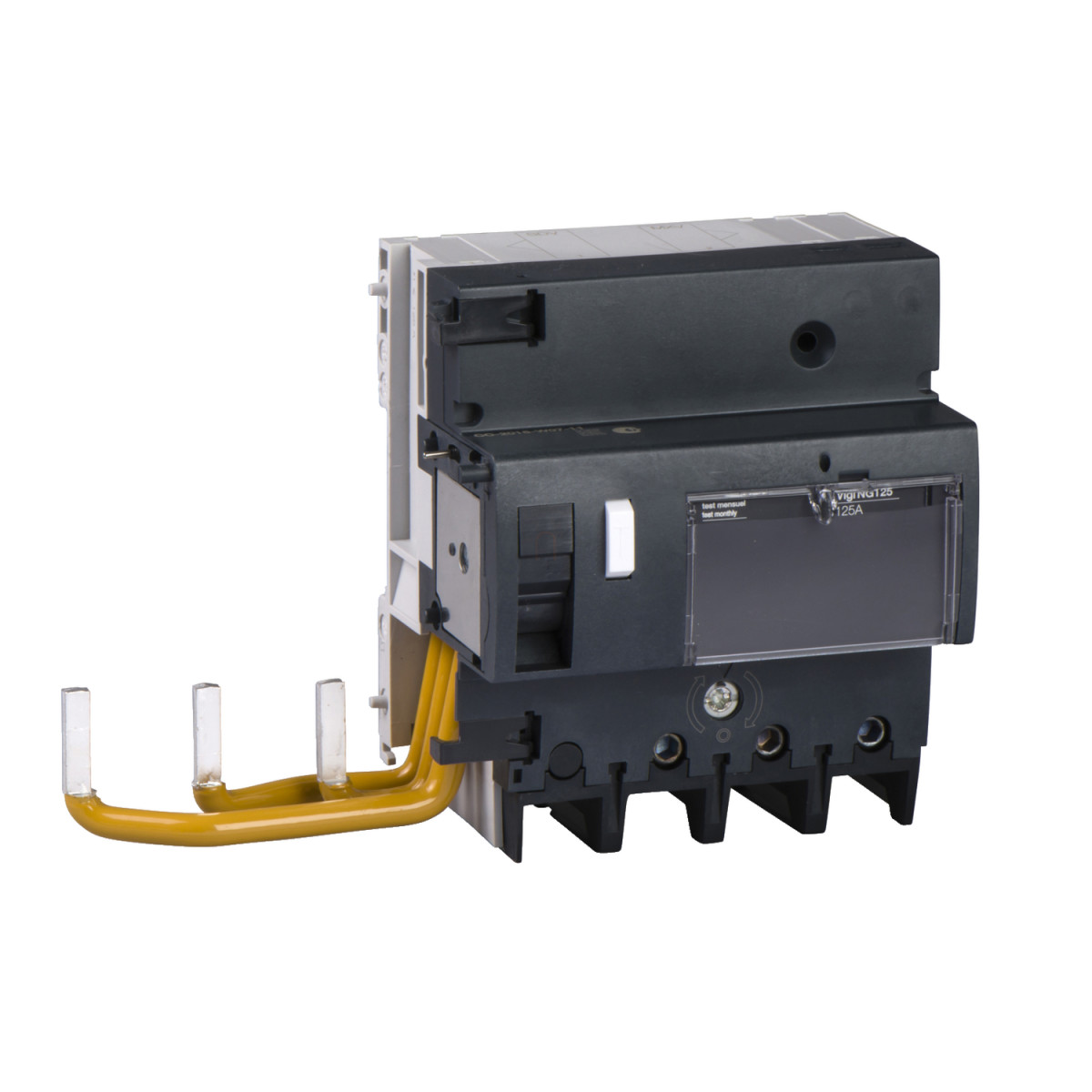

A Schneider Electric Acti 9 Vigi NG125 áram-védőkioldó (cikkszám: 19100) egy magas minőségű, professzionális villamos biztonságtechnikai eszköz, amely elsősorban ipari és kereskedelmi elektromos hálózatok személyi és vagyonvédelmi céljaira lett kifejlesztve. Ez a 3 pólusú, 125 amper névleges áramerősségű kiegészítő hibaáram-védelmi eszköz azonnali védelmet biztosít a potenciálisan veszélyes áramütések és elektromos tüzek ellen, miközben maximális üzembiztonságot garantál még kihívást jelentő elektromos környezetekben is.
A készülék egyik kiemelkedő előnye az A-SI (Super Immunised) típusú hibaáram-védelem, amely fokozott védettséget nyújt a nem kívánt kioldások ellen, amelyeket villámcsapások, kapcsolási túlfeszültségek vagy más tranziens jelenségek okozhatnak. Ez a fejlett technológia különösen hasznos olyan helyeken, ahol a hálózati zavarok gyakoriak, vagy érzékeny elektronikus berendezések működnek. A 30 mA-es hibaáram-érzékenység azonnali (késleltetés nélküli) kioldással kombinálva gyors reagálást biztosít a potenciálisan életveszélyes hibaáramokra, miközben a feszültségtől független kioldási technológia még instabil hálózati feltételek mellett is megbízható működést garantál.
A Schneider Electric Acti 9 Vigi NG125 19100 típusú áram-védőkioldó 230-415 V AC hálózati feszültségtartományban működik, 50/60 Hz frekvencián. Műszakilag kiemelendő a 690 V-os szigetelési feszültség és a 8 kV-os lökőfeszültség-állóság, amelyek az IEC/EN 60947-2 szabványnak megfelelően biztosítják a készülék hosszú távú megbízhatóságát. Az eszköz elektromágneses kompatibilitása kiemelkedő, 8/20 µs impulzus esetén 3000 A-es ellenállóképességgel rendelkezik. Az IP40-es védettségi szint megfelelő védelmet nyújt a por és az érintés ellen, míg a 3-as szennyezettségi fokozat jelzi, hogy ipari környezetben is megbízhatóan működik. A termék tropikalizációja 2-es fokozatú az IEC 60068-1 szerint, és akár 95%-os relatív páratartalom mellett is működőképes 55 °C hőmérsékleten, valamint 2000 méter tengerszint feletti magasságig használható.
A termék fizikai jellemzőit tekintve 180 mm széles, 118 mm magas és 81 mm mély, 11 darab 9 mm-es osztásegységet foglal el a DIN sínen. A szerelés 35 mm-es szimmetrikus DIN sínre történik, és a kismegszakítóhoz csavarokkal kell csatlakoztatni. A villamos csatlakozások tekintetében a készülék alagútszerű csatlakozókkal rendelkezik, amelyek rugalmas kábelek esetén 10-50 mm², merev kábelek esetén 16-70 mm² keresztmetszetű vezetékek fogadására alkalmasak. A vezetékcsupaszítási hossz 20 mm, a csatlakozók meghúzási nyomatéka pedig 6 Nm. A Schneider Electric Acti 9 Vigi NG125 19100 áram-védőkioldó villamos élettartama 10000 kapcsolási ciklus az IEC/EN 60947-2 szabvány szerint, ami hosszú távú, megbízható működést biztosít mind lakossági, mind ipari felhasználási területeken.
Schneider Electric Acti 9 Vigi NG125 - 19100 - áram - védőkioldó, SI osztály, 3P, 125A, 30mA műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Termék típusa: Kiegészítő hibaáram-védelmi eszköz
Rövid terméknév: Vigi NG125
Pólusok: 3P
Névleges áram [In]: 125 A
Hálózat típusa: AC
Hibaáram-érzékenység: 30 mA
Hibaáram-védelem késleltetése: Azonnali
Hibaáram-védelem osztálya: A-SI típusú (Super Immunised)
Szabványok: IEC/EN 60947-2:B melléklet
Kiegészítő információk
Eszköz elhelyezkedése a rendszerben: Kimenő, Csoportos bemenő
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség [Ue]: 230...415 V AC 50/60 Hz
Hibaáram-kioldási technológia: Feszültségtől független
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz (IEC/EN 60947-2 szerint)
Névleges lökőfeszültség-állóság [Uimp]: 8 kV (IEC/EN 60947-2 szerint)
Szerelési tartó: 35 mm-es szimmetrikus DIN sín
Elektromos csatlakozás a kismegszakítóhoz: Csavarokkal
9 mm-es osztásegységek: 11
Magasság: 118 mm
Szélesség: 180 mm
Mélység: 81 mm
Villamos élettartam: 10000 ciklus (IEC/EN 60947-2 szerint)
Csatlakozók: Alagútszerű csatlakozók 10...50 mm² rugalmas, Alagútszerű csatlakozók 16...70 mm² merev
Vezetékcsupaszítási hossz: 20 mm
Meghúzási nyomaték: 6 N.m
Környezeti jellemzők
IP védettségi fokozat: IP40 (IEC/EN 60947-2 szerint)
Szennyezettségi fokozat: 3 (IEC/EN 60947-2 szerint)
Elektromágneses kompatibilitás: 8/20 µs impulzus állóság, 3000 A (IEC/EN 60947-2 szerint)
Tropikalizáció: 2 (IEC 60068-1 szerint)
Relatív páratartalom: 95% 55 °C-on
Üzemi magasság: 2000 m
