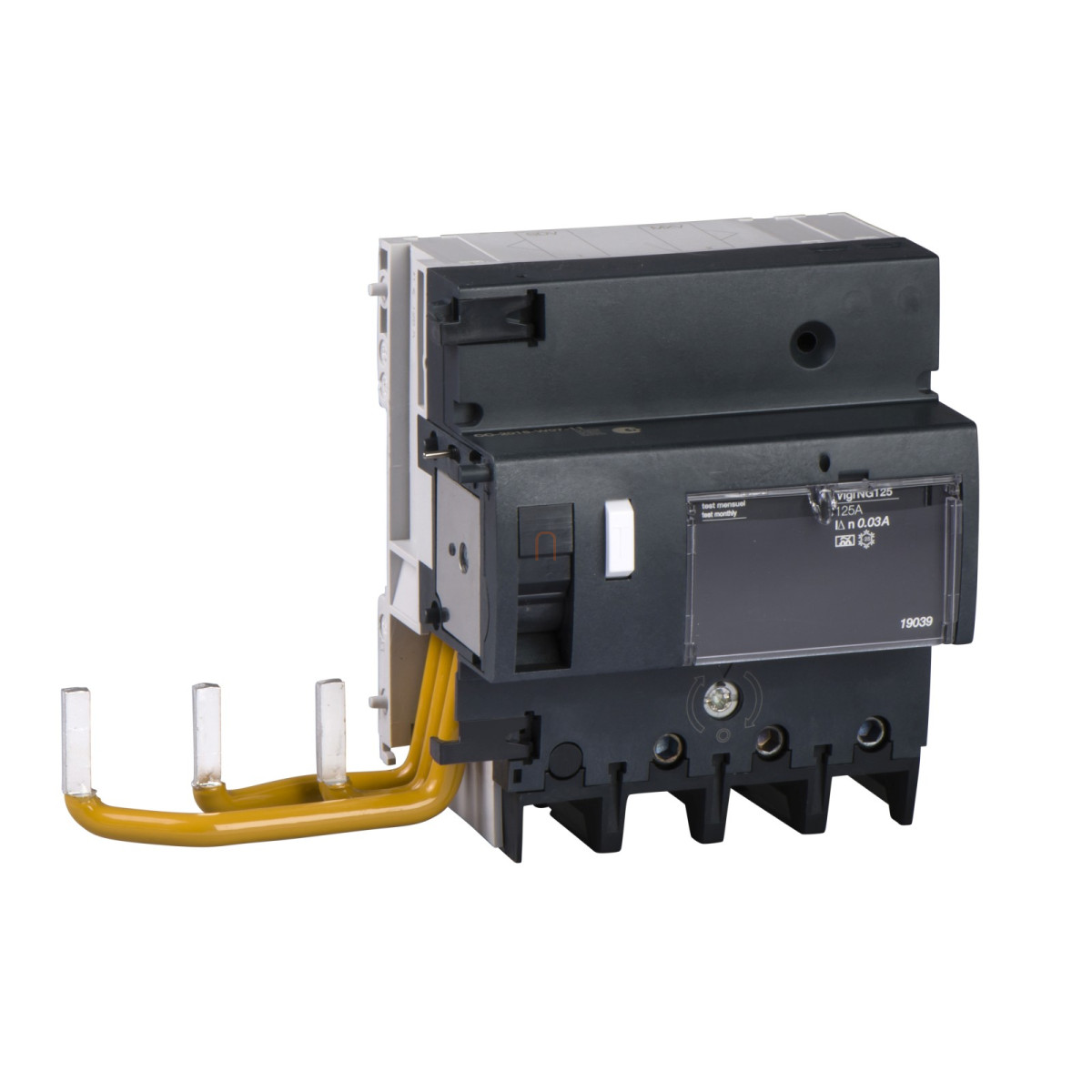

Az Acti9 Vigi NG125 egy professzionális minőségű, add-on típusú áram-védőkioldó a Schneider Electric kínálatából, amely tökéletes megoldást nyújt magas szintű villamos biztonság kialakításához ipari és kereskedelmi létesítményekben egyaránt. A 19050 cikkszámú készülék hatékonyan véd az áramütés és a túláram veszélye ellen, mindezt megbízható, szabványoknak megfelelő működéssel.
A Vigi NG125 készülék 3 pólusú (3P) kivitelben készül, 125A névleges áramerősséggel. A készülék az A típusú érzékelési osztályba tartozik, ami azt jelenti, hogy nemcsak a szinuszos váltakozó áramú, hanem a pulzáló egyenáramú hibaáramokat is képes észlelni és lekapcsolni, ezáltal szélesebb körű védelmet biztosítva. A 30mA érzékenységi szint tökéletes személyvédelemre, így hatékonyan véd az áramütés ellen. A készülék pillanatnyi, azaz időkésleltetés nélküli kioldással rendelkezik, ami kritikus helyzetekben azonnali védelmet biztosít.
A Schneider Electric Acti9 Vigi NG125 19050 kiemelkedő műszaki paraméterekkel rendelkezik. Működési feszültsége 440-500V AC tartományban mozog, 50/60Hz hálózati frekvencián. Kiemelendő, hogy a készülék feszültségfüggetlen hibaáram kioldási technológiával rendelkezik, ami biztosítja a megbízható működést akár instabil hálózati körülmények között is. A névleges szigetelési feszültsége 690V AC, lökőfeszültség-állósága pedig 8kV, mindkettő az IEC/EN 60947-2 szabványnak megfelelően. A készülék telepítése 35 mm-es szimmetrikus DIN sínre történik, és a kismegszakítóhoz csavaros rögzítéssel csatlakozik. Szélessége 180 mm, és 11 darab 9 mm-es egységet foglal el a szerelősínen. A készülék elektromos élettartama 10000 kapcsolási ciklus az IEC/EN 60947-2 szabvány szerint, ami hosszú távú, megbízható működést garantál.
A Vigi NG125 rugalmas csatlakoztatási lehetőségeket kínál: alagút típusú csatlakozókkal rendelkezik, amelyek 10-50 mm² rugalmas vagy 16-70 mm² merev vezetékeket fogadnak. A vezetékek csupaszítási hossza 20 mm, a csatlakozók meghúzási nyomatéka pedig 6 Nm. Védelmi szintje IP40 az IEC/EN 60947-2 szerint, így védett a 1 mm-nél nagyobb szilárd tárgyak behatolása ellen. Szennyezettségi foka 3-as, elektromágneses kompatibilitása kiváló: 8/20 µs impulzus ellenállása 3000A. A készülék trópusi körülmények között is használható (2-es besorolás az IEC 60068-1 szerint), akár 95% relatív páratartalom mellett 55°C-on, és 2000 méteres tengerszint feletti magasságig telepíthető. Mindezek a tulajdonságok teszik az Acti9 Vigi NG125 19050 készüléket ideális választássá olyan környezetben, ahol a megbízható személyvédelem és a villamos berendezések védelme egyaránt kritikus fontosságú.
Schneider Electric Acti 9 Vigi NG125 - 19050 - áram - védőkioldó, A osztály, 3P, 125A, 30mA műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Termék típusa: Add-on áram-védőkioldó
Rövid terméknév: Vigi NG125
Pólusok: 3P
Névleges áramerősség: 125 A
Hálózat típusa: AC
Hibaáram-érzékenység: 30 mA
Hibaáram-védelem időkésleltetése: Azonnali
Hibaáram-védelem osztálya: A típus
Szabványok: IEC/EN 60947-2:B melléklet
Kiegészítő információk
Készülék elhelyezése a rendszerben: Kimenő ág, Csoportos bemeneti
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 440...500 V AC 50/60 Hz
Hibaáram kioldási technológia: Feszültségfüggetlen
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC/EN 60947-2 szerint
Névleges lökőfeszültség-állóság: 8 kV az IEC/EN 60947-2 szerint
Rögzítési mód: 35 mm-es szimmetrikus DIN sín
Elektromos csatlakoztatás a kismegszakítóhoz: Csavarokkal
9 mm-es egységek: 11
Szélesség: 180 mm
Elektromos élettartam: 10000 ciklus az IEC/EN 60947-2 szerint
Csatlakozások - sorkapcsok: Alagút típusú sorkapcsok 10…50 mm² rugalmas vezetékekhez, Alagút típusú sorkapcsok 16…70 mm² merev vezetékekhez
Vezeték csupaszítási hossz: 20 mm
Meghúzási nyomaték: 6 N.m
Környezet
IP védettségi fokozat: IP40 az IEC/EN 60947-2 szerint
Szennyezettségi fok: 3 az IEC/EN 60947-2 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzus állóság, 3000 A az IEC/EN 60947-2 szerint
Trópusi kivitel: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95% 55°C-on
Üzemi magasság: 2000 m
