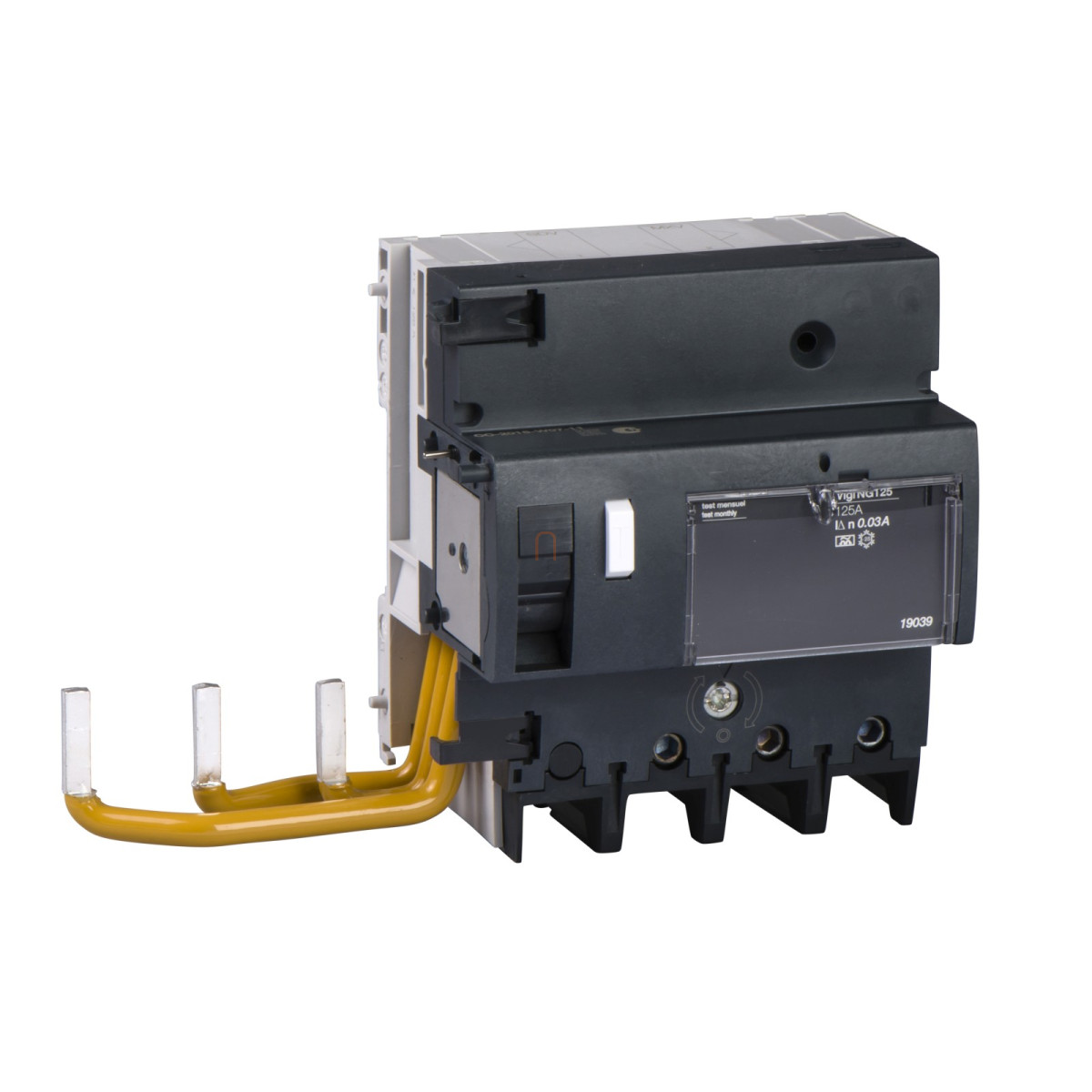

A Schneider Electric Acti9 Vigi NG125 áramvédő kioldó (19039 cikkszám) egy professzionális villamos biztonsági berendezés, amely kifejezetten elektromos rendszerek maradékáram elleni védelmére tervezett kiegészítő modul. Ez a 3P (háromfázisú) kivitelű A típusú eszköz 125A névleges áramerősséggel és 30mA érzékenységgel rendelkezik, amely azonnali kioldást biztosít hibaáram észlelése esetén.
Az Acti9 termékcsalád részeként a Vigi NG125 áramvédő kioldó moduláris kialakítású, amely tökéletesen illeszkedik a modern villamos elosztórendszerekbe. Működési feszültsége 230-415V AC tartományban van, és 50/60 Hz hálózati frekvencián használható. Az eszköz egyik legfontosabb tulajdonsága, hogy feszültségfüggetlen működésű a maradékáram érzékelés technológiájának köszönhetően, így megbízható védelmet nyújt különböző hálózati körülmények között is. A termék megfelel a szigorú IEC/EN 60947-2 (B melléklet) szabványnak, amely garantálja a megbízható működést és biztonságot.
Technikai szempontból a Vigi NG125 moduláris áramvédő kioldó figyelemre méltó elektromos paraméterekkel büszkélkedhet. 690V szigetelési feszültséggel és 8kV lökőfeszültség állósággal rendelkezik az IEC/EN 60947-2 szabványnak megfelelően. Az IP40-es védettség biztosítja a megfelelő védelmet szilárd tárgyak és por ellen, miközben a szennyezettségi fok 3-as besorolása lehetővé teszi ipari környezetben történő használatát is. Elektromágneses kompatibilitás szempontjából képes ellenállni a 8/20 µs impulzusnak 3000A értékig, ami kiemelkedő zavarvédelmet jelent. A 2000 méteres működési magasságig használható, és 95%-os relatív páratartalom mellett is megbízhatóan üzemel akár 55°C-on is, köszönhetően az IEC 60068-1 szerinti 2-es tropikalizációs besorolásának.
A Vigi NG125 áramvédő kioldó telepítése egyszerű: 35 mm-es szimmetrikus DIN sínre rögzíthető, és csavaros csatlakozással kapcsolódik a megszakítóhoz. A készülék 11 darab 9 mm-es egységnyi helyet foglal el a DIN sínen. Csatlakozókapcsai alagút típusúak, amelyek rugalmas vezetékek esetén 10-50 mm², merev vezetékek esetén pedig 16-70 mm² keresztmetszetű vezetékek fogadására alkalmasak. A vezetékek csupaszítási hossza 20 mm, a csatlakozókapcsok meghúzási nyomatéka pedig 6 Nm. A 10000 ciklusos elektromos élettartam (IEC/EN 60947-2 szerint) hosszú távú megbízhatóságot garantál ebben a professzionális Schneider Electric áramvédő készülékben.
Schneider Electric Acti 9 Vigi NG125 - 19039 - áram - védőkioldó, A osztály, 3P, 125A, 30mA műszaki adatok
Alap tulajdonságok
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Termék típusa: Kiegészítő áramvédő kioldó
Eszköz rövid neve: Vigi NG125
Pólusok száma: 3P
Névleges áramerősség: 125 A
Hálózat típusa: AC
Hibaáram érzékenység: 30 mA
Hibaáram védelmi időkésleltetés: Azonnali
Hibaáram védelmi osztály: A típus
Szabványok: IEC/EN 60947-2:B melléklet
Kiegészítő tulajdonságok
Eszköz elhelyezkedése a rendszerben: Kimenő ág, Csoportos betáplálás
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 230...415 V AC 50/60 Hz
Maradékáram kioldási technológia: Feszültségfüggetlen
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC/EN 60947-2 szerint
Névleges lökőfeszültség állóság: 8 kV az IEC/EN 60947-2 szerint
Szerelési tartó: 35 mm szimmetrikus DIN sín
Elektromos csatlakozás a megszakítóhoz: Csavarokkal
9 mm-es egységek: 11
Magasság: 118 mm
Szélesség: 180 mm
Mélység: 81 mm
Elektromos élettartam: 10000 ciklus az IEC/EN 60947-2 szerint
Csatlakozók - kapcsok: Alagút típusú kapcsok 10...50 mm² rugalmas vezetékhez, Alagút típusú kapcsok 16...70 mm² merev vezetékhez
Vezeték csupaszítási hossz: 20 mm
Meghúzási nyomaték: 6 N.m
Környezeti jellemzők
IP védettségi fokozat: IP40 az IEC/EN 60947-2 szerint
Szennyezettségi fok: 3 az IEC/EN 60947-2 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzus állóság, 3000 A az IEC/EN 60947-2 szerint
Tropikalizáció: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95% 55 °C-on
Működési magasság: 2000 m
