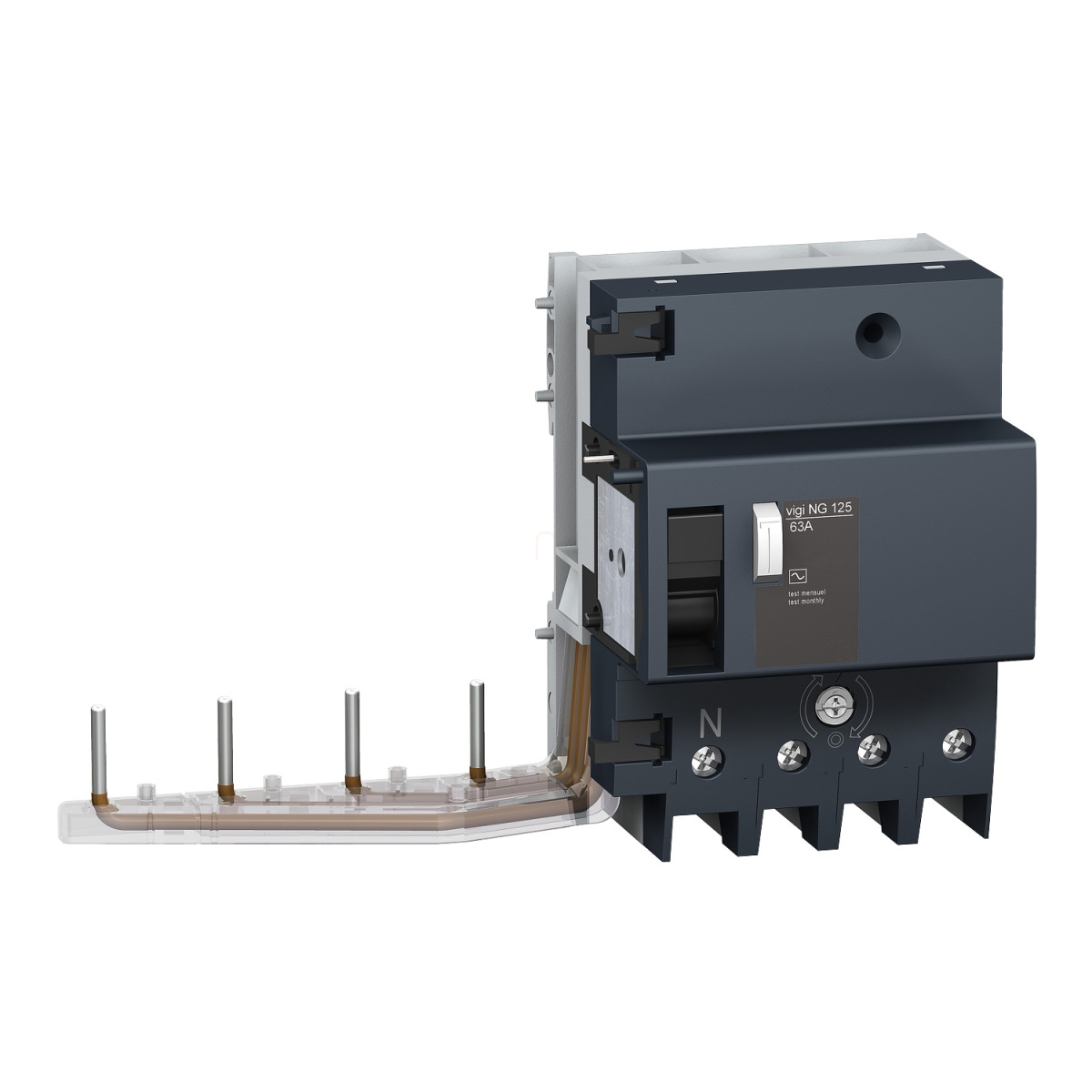

Az Acti9 Vigi NG125 egy professzionális kiegészítő áram-védőkapcsoló (add-on residual current device) a Schneider Electric megbízható Acti9 termékcsaládjából. A 19035 cikkszámú modell kifejezetten ipari és kereskedelmi alkalmazásokhoz lett tervezve, ahol a fokozott biztonság és a szelektív leoldás alapvető követelmény.
Ez a 4 pólusú (4P) készülék 63A névleges áramerősséggel rendelkezik, és az A típusú védelmi osztályba tartozik, ami azt jelenti, hogy képes észlelni mind a váltakozó áramú, mind a pulzáló egyenáramú hibaáramokat. Az 1000mA (1A) hibaáram-érzékenység és a szelektív kioldási jelleg ideálissá teszi főelosztókban történő alkalmazásra, ahol a hiba esetén szükséges a megfelelő szelektivitás biztosítása. A készülék 230-415V AC feszültségtartományban működtethető, 50/60 Hz hálózati frekvencián.
A Vigi NG125 feszültségfüggetlen hibaáram-kioldó technológiát alkalmaz, ami azt jelenti, hogy a készülék akkor is megbízhatóan működik, ha a hálózati feszültség instabil vagy ingadozik. Ez különösen fontos kritikus infrastruktúrákban vagy olyan helyeken, ahol a megbízható működés elsődleges szempont. Az eszköz IP40 védettségi fokozattal rendelkezik az IEC/EN 60947-2 szabványnak megfelelően, így védett a 1 mm-nél nagyobb szilárd tárgyak behatolása ellen. A 3-as szennyezettségi fokozat pedig azt jelzi, hogy a készülék képes ellenállni a vezetőképes vagy száraz nem vezetőképes szennyeződéseknek is.
A Vigi NG125 kompatibilis az NG125 megszakítókkal, és 35 mm-es szimmetrikus DIN-sínre szerelhető. Az elektromos csatlakoztatás csavarokkal történik, és a készülék 9 darab 9 mm-es osztásnak megfelelő szélességű (összesen 189 mm). A kábel bekötéséhez a készülék alagút típusú csatlakozókkal rendelkezik, amelyek 1-35 mm² rugalmas és 1,5-50 mm² merev vezetékek fogadására alkalmasak. A vezeték csupaszítási hossza 20 mm, a csatlakozások meghúzási nyomatéka pedig 3,5 Nm.
A Schneider Electric Acti9 Vigi NG125 19035 kiváló elektromos tartóssággal rendelkezik, az IEC/EN 60947-2 szabványnak megfelelően 10 000 kapcsolási ciklust bír ki. Elektromágneses kompatibilitási szempontból képes elviselni az 5000A erősségű, 8/20 μs impulzusokat. A készülék 2000 méteres tengerszint feletti magasságig használható, és 95%-os relatív páratartalom mellett is megbízhatóan működik 55°C-on. A termék méretei: 118 mm magasság, 189 mm szélesség és 81 mm mélység, így könnyen beépíthető szabványos elosztószekrényekbe.
Schneider Electric Acti 9 Vigi NG125 - 19035 - áram - védőkioldó, A osztály, 4P, 63A, 1000mA - S műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Termék típusa: Kiegészítő áram-védőkapcsoló
Rövid név: Vigi NG125
Pólusok: 4P
Névleges áram: 63 A
Hálózat típusa: AC
Hibaáram-érzékenység: 1000 mA
Hibaáram-védelem késleltetési idő: Szelektív
Hibaáram-védelem osztály: A típus
Szabványok: IEC/EN 60947-2:Annex B
Kiegészítő információk
Eszköz elhelyezése a rendszerben: Leágazás, Csoport betáplálás
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 230...415 V AC 50/60 Hz
Hibaáram kioldó technológia: Feszültségfüggetlen
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC/EN 60947-2 szerint
Névleges lökőfeszültség-állóság: 8 kV az IEC/EN 60947-2 szerint
Rögzítési mód: 35 mm szimmetrikus DIN-sín
Elektromos csatlakozás a megszakítóhoz: Csavarokkal
9 mm-es osztások: 9
Magasság: 118 mm
Szélesség: 189 mm
Mélység: 81 mm
Elektromos élettartam: 10000 ciklus az IEC/EN 60947-2 szerint
Csatlakozások - terminálok: Alagút típusú csatlakozók 1…35 mm² rugalmas, Alagút típusú csatlakozók 1,5…50 mm² merev
Vezeték csupaszítási hossz: 20 mm
Meghúzási nyomaték: 3,5 N.m
Környezeti jellemzők
IP védettségi fokozat: IP40 az IEC/EN 60947-2 szerint
Szennyezettségi fok: 3 az IEC/EN 60947-2 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzus ellenállás, 5000 A az IEC/EN 60947-2 szerint
Trópusállóság: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95% 55°C-on
Üzemi magasság: 2000 m
