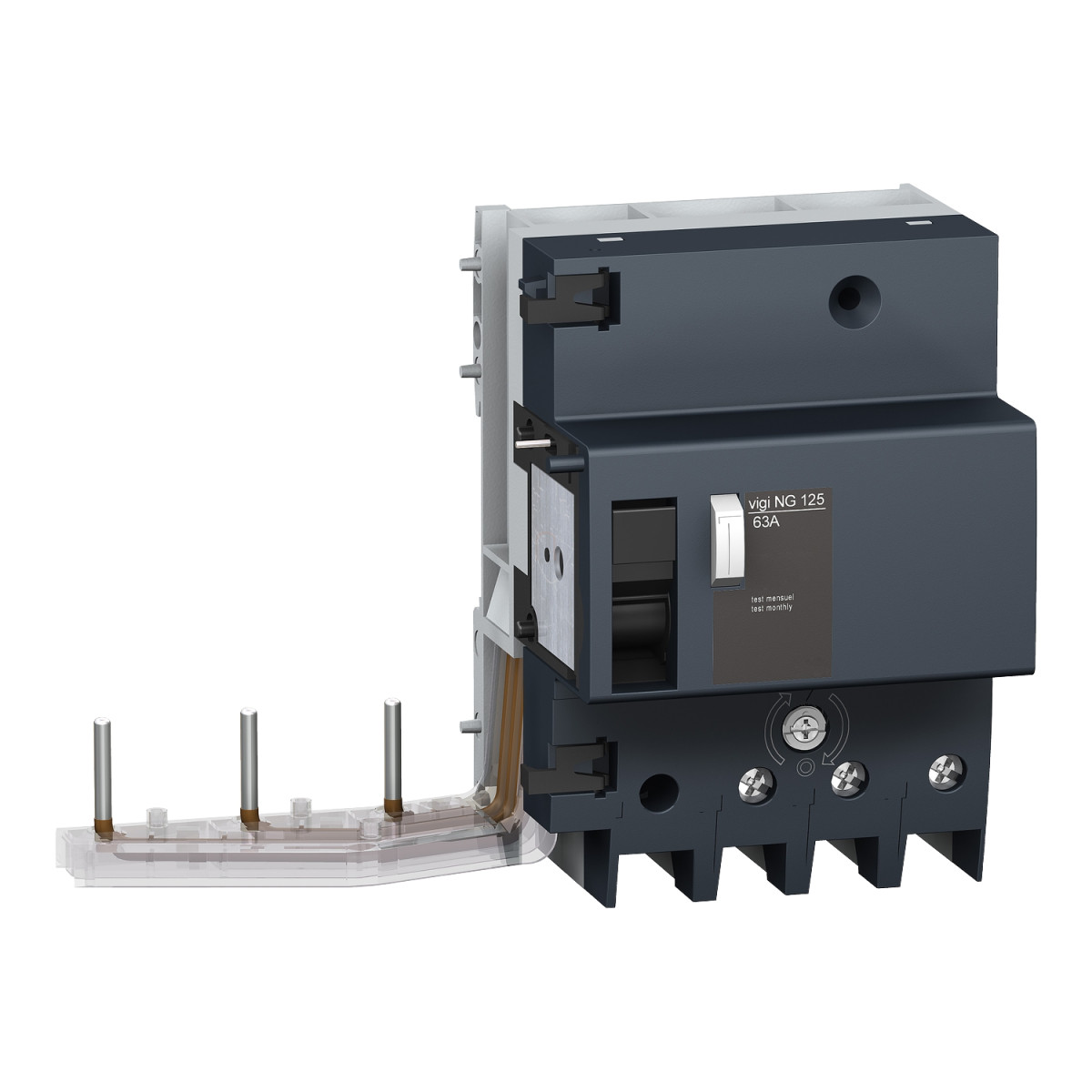

Az Acti9 Vigi NG125 egy professzionális, add-on kiegészítő áram-védőkioldó (RCD), amely a Schneider Electric Acti9 termékcsaládjába tartozik. Ez a 19033 cikkszámú modell kifejezetten ipari és kereskedelmi villamos rendszerekbe való beépítésre lett kifejlesztve, ahol megbízható, szelektív földzárlat-védelemre van szükség.
A készülék három pólusú (3P) kivitelben készült, 63A névleges áramerősséggel és 1000mA (1A) érzékenységgel, ami különösen alkalmassá teszi olyan helyeken történő alkalmazásra, ahol nagyobb áramerősségű és szelektív védelemre van szükség. A típusa "A", ami azt jelenti, hogy mind a váltakozó áramú, mind a pulzáló egyenáramú földzárlati áramok ellen védelmet nyújt. A szelektív működés biztosítja, hogy csak a hiba közelében lévő áramkörök kapcsoljanak le, minimalizálva a nem érintett területek áramkimaradását.
A Vigi NG125 feszültség-független hibaáram kioldási technológiával működik, ami növeli a megbízhatóságát különböző hálózati körülmények között. Üzemi feszültségtartománya 230-415V AC, 50/60Hz frekvencián, míg névleges szigetelési feszültsége eléri a 690V AC-t az IEC/EN 60947-2 szabványnak megfelelően. A készülék lenyűgöző, 8kV-os névleges impulzus-állóképességgel rendelkezik, ami kiváló védelmet biztosít túlfeszültségek esetén.
A Schneider Electric Acti9 Vigi NG125 19033 szerelése rendkívül egyszerű: 35 mm-es szimmetrikus DIN sínre pattintható, és csavarozással csatlakoztatható a megszakítóhoz. A készülék 9 mm-es osztású, teljes szélessége 162 mm, magassága 118 mm, mélysége pedig 81 mm. Csatlakozásai alagút típusú sorkapcsok, amelyek 1-35 mm² rugalmas vagy 1,5-50 mm² merev vezetékek fogadására alkalmasak, 20 mm-es vezetékcsupaszítási hosszal és 3,5 Nm meghúzási nyomatékkal.
A termék megfelel a szigorú IEC/EN 60947-2 szabvány B mellékletének, és lenyűgöző, 10000 ciklusos elektromos élettartammal rendelkezik. Az IP40-es védettségi szint biztosítja a megfelelő védelmet a szerelési környezetben, miközben a készülék képes ellenállni a 8/20 μs-os, 5000A-es impulzusoknak, ami kiemelkedő elektromágneses kompatibilitást biztosít. Az eszköz 2000 méter magasságig használható, és megbízhatóan működik akár 95%-os relatív páratartalom mellett 55°C-on, illetve 2-es trópusi fokozattal rendelkezik az IEC 60068-1 szerint, így szélsőséges környezeti feltételek között is megállja a helyét.
Acti9 Vigi NG125 műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Termék típus: Kiegészítő áram-védőkioldó
Rövid eszköznév: Vigi NG125
Pólusok: 3P
Névleges áram: 63 A
Hálózat típus: AC
Hibaáram érzékenység: 1000 mA
Hibaáram-védelem késleltetés: Szelektív
Hibaáram-védelem osztály: A típus
Szabványok: IEC/EN 60947-2:B melléklet
Kiegészítő információk
Eszköz elhelyezkedése a rendszerben: Kimenő, Csoportos bejövő
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 230...415 V AC 50/60 Hz
Hibaáram kioldási technológia: Feszültség-független
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC/EN 60947-2 szerint
Névleges impulzus-állóképesség: 8 kV az IEC/EN 60947-2 szerint
Szerelési alap: 35 mm-es szimmetrikus DIN sín
Elektromos csatlakozás a megszakítóhoz: Csavarokkal
9 mm-es osztások: 9
Magasság: 118 mm
Szélesség: 162 mm
Mélység: 81 mm
Elektromos élettartam: 10000 ciklus az IEC/EN 60947-2 szerint
Csatlakozások - sorkapcsok: Alagút típusú sorkapcsok 1…35 mm² rugalmas, Alagút típusú sorkapcsok 1,5…50 mm² merev
Vezeték csupaszítási hossz: 20 mm
Meghúzási nyomaték: 3,5 N.m
Környezet
IP védettségi fokozat: IP40 az IEC/EN 60947-2 szerint
Szennyezési fokozat: 3 az IEC/EN 60947-2 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzus állóság, 5000 A az IEC/EN 60947-2 szerint
Trópusi fokozat: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemi magasság: 2000 m
