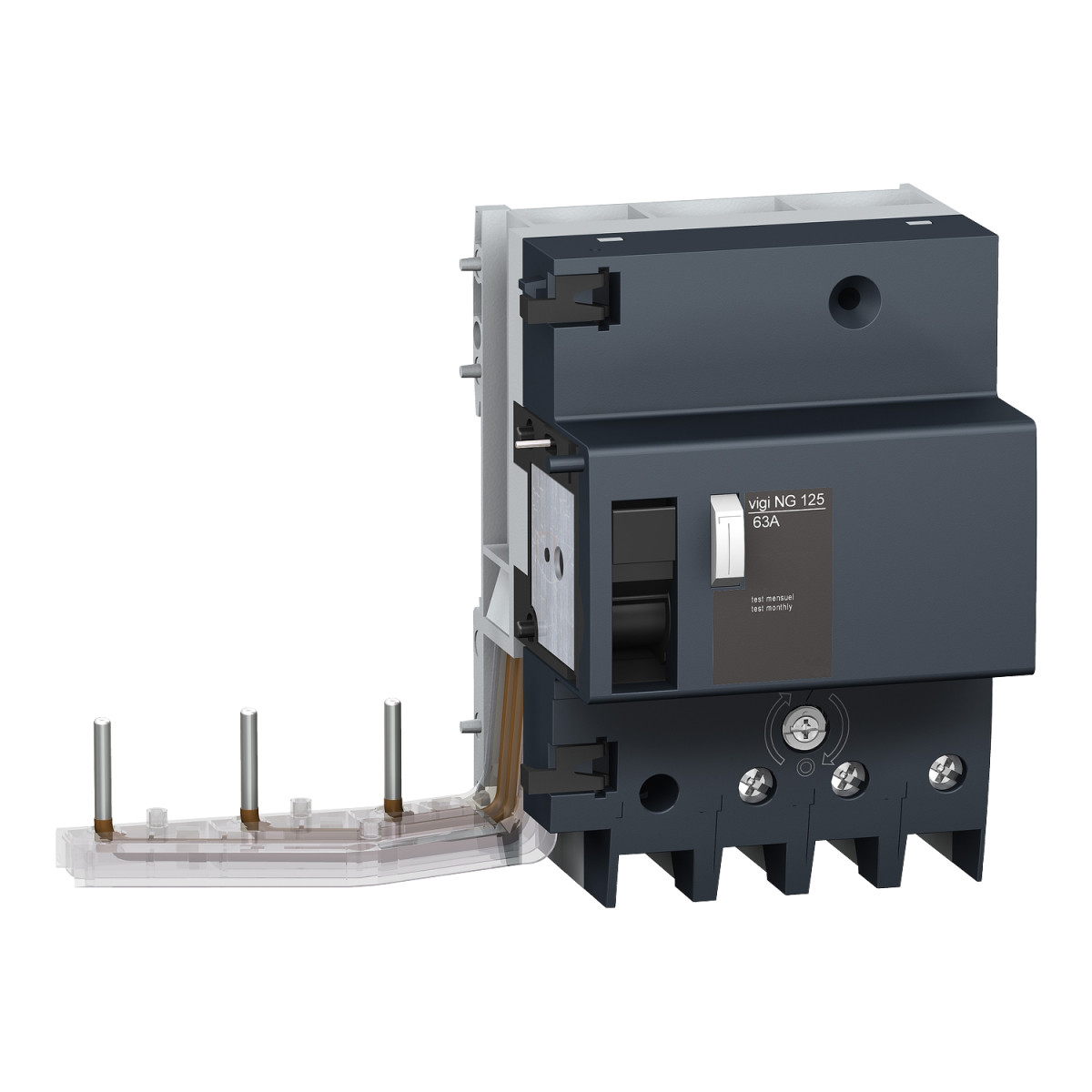

A Schneider Electric Acti9 Vigi NG125 áram-védőkioldó (19032) egy professzionális minőségű, villamos biztonsági eszköz, amelyet kifejezetten ipari és kereskedelmi létesítmények elektromos hálózatvédelméhez terveztek. Ez a 3 pólusú, A típusú, szelektív, 300 mA-es érzékenységű áram-védőkioldó kiemelkedő védelmet nyújt a földzárlati áramok és az áramütés veszélye ellen, miközben biztosítja az elektromos rendszer zavartalan működését.
Az Acti9 Vigi NG125 áram-védőkioldó 63A névleges áramerősséggel rendelkezik, és 230-415 VAC üzemi feszültségtartományban használható. A készülék kiemelkedő jellemzője a feszültség-független kioldási technológia, amely megbízható működést biztosít változó hálózati körülmények között is. Az A típusú védelmi osztály azt jelenti, hogy a készülék érzékeli mind a váltakozó áramú, mind a lüktető egyenáramú földzárlati áramokat, ami szélesebb körű védelmet biztosít a modern elektronikai berendezésekkel felszerelt létesítményekben. A 300 mA-es érzékenység és a szelektív időkésleltetés ideális választássá teszi ezt a készüléket csoportos betáplálások és kimenő áramkörök védelmére.
A Schneider Electric Acti9 Vigi NG125 áram-védőkioldó 19032 számos kiemelkedő műszaki jellemzővel rendelkezik. Az IEC/EN 60947-2:B melléklet szabvány előírásainak megfelelően tervezték, így garantált a minőség és a megbízhatóság. A készülék 690V szigetelési feszültséggel és 8 kV lökőfeszültség-állósággal rendelkezik, ami kiemelkedő védelmet biztosít a túlfeszültségek ellen. Az elektromos élettartama 10000 ciklus, ami hosszú távú, megbízható működést tesz lehetővé. A készülék 35 mm-es szimmetrikus DIN sínre szerelhető, és csavarokkal csatlakoztatható a megszakítóhoz. A 9 mm-es osztás mérete 9, a magassága 118 mm, szélessége 162 mm, mélysége pedig 81 mm. A csatlakozók alagút típusúak, amelyek 1-35 mm² rugalmas és 1,5-50 mm² merev vezetékeket fogadnak, a huzalcsupaszítási hossz 20 mm, a meghúzási nyomaték pedig 3,5 Nm.
A Schneider Electric Acti9 Vigi NG125 áram-védőkioldó környezeti jellemzői is figyelemre méltóak. IP40 védettséggel rendelkezik az IEC/EN 60947-2 szabványnak megfelelően, 3-as szennyezettségi fokozattal. Elektromágneses kompatibilitás szempontjából 8/20 μs impulzusállósága 5000 A. A készülék 2-es trópusállósági fokozattal rendelkezik az IEC 60068-1 szabvány szerint, 95%-os relatív páratartalmat képes elviselni 55°C-on, és akár 2000 méteres tengerszint feletti magasságon is üzemeltethető. Ezek a tulajdonságok különösen fontosak olyan helyszíneken, ahol szélsőséges körülmények vagy elektromágneses zavarok fordulhatnak elő.
Schneider Electric Acti 9 Vigi NG125 - 19032 - áram - védőkioldó, A osztály, 3P, 63A, 300mA - S műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Termék vagy alkatrész típusa: Kiegészítő áram-védőkioldó
Eszköz rövid neve: Vigi NG125
Pólusok leírása: 3P
Névleges áramerősség: 63 A
Hálózat típusa: AC
Földzárlati érzékenység: 300 mA
Földzárlat-védelmi időkésleltetés: Szelektív
Földzárlat-védelmi osztály: A típus
Szabványok: IEC/EN 60947-2:B melléklet
Kiegészítő jellemzők
Eszköz elhelyezkedése a rendszerben: Kimenő áramkör, Csoport betáplálás
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 230...415 V AC 50/60 Hz
Maradékáram-kioldási technológia: Feszültségfüggetlen
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC/EN 60947-2 szerint
Névleges lökőfeszültség-állóság: 8 kV az IEC/EN 60947-2 szerint
Szerelési alap: 35 mm-es szimmetrikus DIN-sín
Elektromos csatlakoztatás az mcb-hez: Csavarokkal
9 mm-es osztások: 9
Magasság: 118 mm
Szélesség: 162 mm
Mélység: 81 mm
Elektromos élettartam: 10000 ciklus az IEC/EN 60947-2 szerint
Csatlakozók - kapcsok: Alagút típusú kapcsok 1…35 mm² rugalmas, Alagút típusú kapcsok 1,5…50 mm² merev
Huzalcsupaszítási hossz: 20 mm
Meghúzási nyomaték: 3,5 N.m
Környezeti feltételek
IP védettségi fokozat: IP40 az IEC/EN 60947-2 szerint
Szennyezettségi fok: 3 az IEC/EN 60947-2 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzusállóság, 5000 A az IEC/EN 60947-2 szerint
Trópusállóság: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95% 55°C-on
Üzemeltetési magasság: 2000 m
