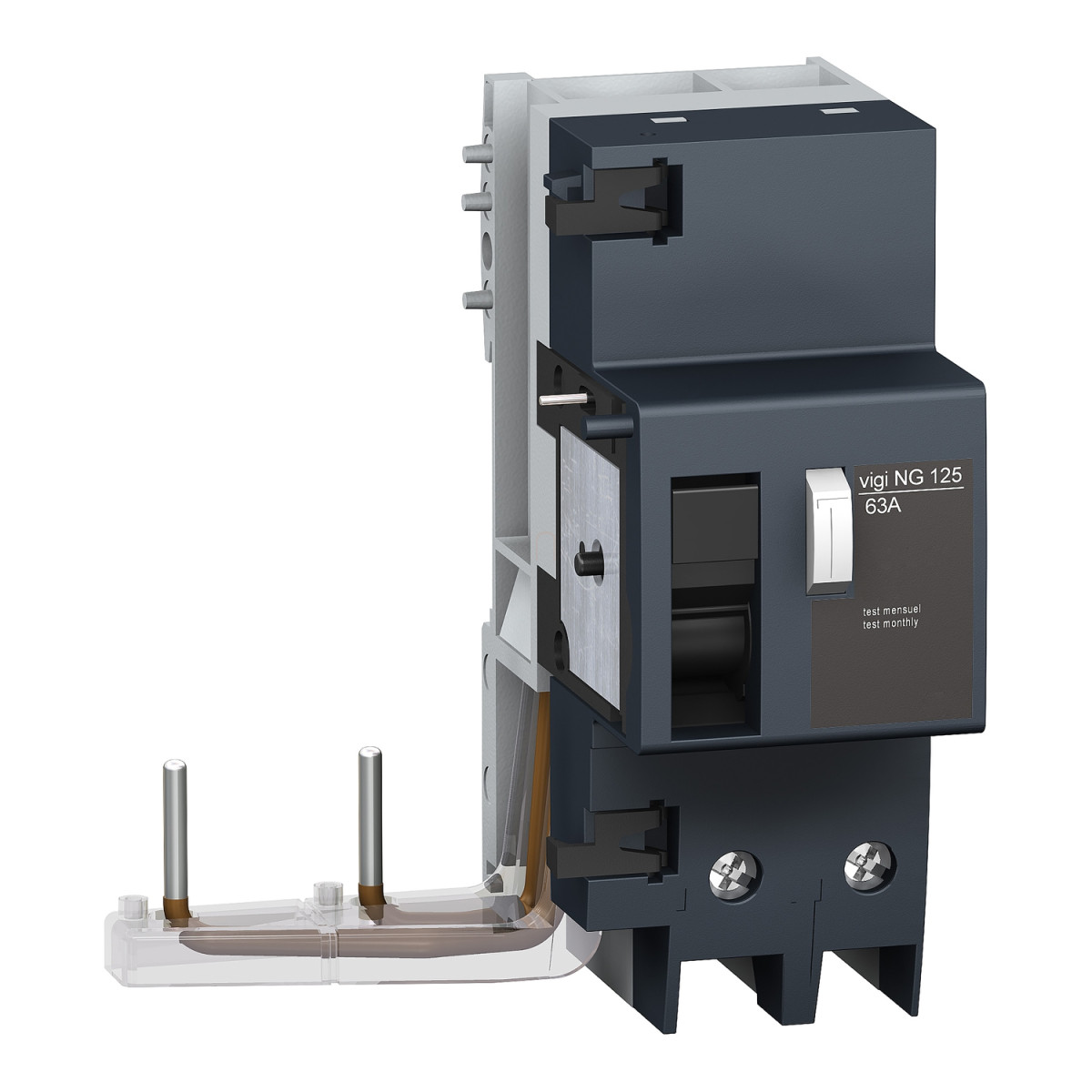

Az Acti9 Vigi NG125 sorozatú áram-védőkioldó a Schneider Electric legújabb villamos védelmi megoldása, amely kiváló biztonságot és megbízhatóságot kínál mind lakossági, mind ipari alkalmazásokban. A 19031 cikkszámú modell egy 63 amper névleges áramerősségű, kétpólusú (2P) áram-védőkioldó, amely A típusú védelmet biztosít 1000 mA szelektív érzékenységgel.
Ez az áram-védőkioldó egy különálló kiegészítő modul (add-on), amelyet közvetlenül a kismegszakítóhoz lehet csatlakoztatni csavaros rögzítéssel. A készülék tökéletesen illeszkedik az Acti9 termékcsaládba, annak formatervével és műszaki színvonalával összhangban. A Vigi NG125 áram-védőkioldó feszültségfüggetlen kioldási technológiával működik, ami azt jelenti, hogy a védelmi funkció akkor is megbízhatóan működik, ha a hálózati feszültség ingadozik vagy megszűnik. A 230-415 VAC üzemi feszültségtartomány és az 50/60 Hz hálózati frekvencia-kompatibilitás biztosítja a széles körű felhasználhatóságot különböző villamos rendszerekben.
A Schneider Electric Acti9 Vigi NG125 19031 modell műszaki paraméterei között kiemelkedő a 690 V névleges szigetelési feszültség és a 8 kV impulzusfeszültség-állóság, amelyek megfelelnek az IEC/EN 60947-2 szabványnak. A készülék 35 mm-es szimmetrikus DIN sínre szerelhető, így könnyen integrálható meglévő elosztószekrényekbe is. Méretei kompaktak: 118 mm magasság, 99 mm szélesség és 81 mm mélység, ami mindössze 5 darab 9 mm-es osztásnak felel meg a DIN sínen. A termék rendelkezik IP40-es védettségi fokozattal, ami megfelelő védelmet biztosít por és egyéb szennyeződések ellen. A csatlakozókapcsok 1-35 mm² rugalmas és 1,5-50 mm² merev vezetékek fogadására alkalmasak, a vezetékek csupaszolási hossza 20 mm, a meghúzási nyomaték pedig 3,5 Nm.
A szelektív kioldás (S típusú késleltetés) különösen hasznos összetett, többszintű villamos hálózatokban, ahol szükséges a védelmi eszközök működésének időbeli koordinációja. Az A típusú védelem azt jelenti, hogy a készülék nem csak a szinuszos váltakozó áramú hibaáramokat képes érzékelni, hanem a pulzáló egyenáramú hibaáramokat is, így még biztonságosabb védelmet nyújt modern elektronikus berendezések esetén. A termék elektromos élettartama 10000 ciklus az IEC/EN 60947-2 szabványnak megfelelően. Környezeti jellemzői között szerepel a 3-as szennyezettségi fokozat, a 8/20 μs impulzusállóság 5000 A-ig, valamint a 2-es fokozatú trópusi kivitel az IEC 60068-1 szerint, ami 95% relatív páratartalomnak való kitettséget jelent 55°C-on. Az eszköz 2000 méteres tengerszint feletti magasságig használható problémamentesen.
Schneider Electric Acti 9 Vigi NG125 - 19031 - áram - védőkioldó, A osztály, 2P, 63A, 1000mA - S műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Termék típusa: Kiegészítő áram-védőkioldó
Eszköz rövid neve: Vigi NG125
Pólusok leírása: 2P
Névleges áramerősség: 63 A
Hálózat típusa: AC
Hibaáram-érzékenység: 1000 mA
Hibaáram-védelem késleltetési ideje: Szelektív
Hibaáram-védelem osztálya: A típus
Szabványok: IEC/EN 60947-2:B melléklet
Kiegészítő jellemzők
Eszköz elhelyezkedése a rendszerben: Kimenő, Csoport bemenő
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 230...415 V AC 50/60 Hz
Hibaáram-kioldási technológia: Feszültségfüggetlen
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC/EN 60947-2 szerint
Névleges lökőfeszültség-állóság: 8 kV az IEC/EN 60947-2 szerint
Szerelési tartó: 35 mm-es szimmetrikus DIN sín
Elektromos csatlakozás a kismegszakítóhoz: Csavarokkal
9 mm-es osztások: 5
Magasság: 118 mm
Szélesség: 99 mm
Mélység: 81 mm
Elektromos élettartam: 10000 ciklus az IEC/EN 60947-2 szerint
Csatlakozók - kapcsok: Alagút típusú kapcsok 1…35 mm² rugalmas, Alagút típusú kapcsok 1,5…50 mm² merev
Vezeték csupaszolási hossza: 20 mm
Meghúzási nyomaték: 3,5 N.m
Környezeti jellemzők
IP védettségi fokozat: IP40 az IEC/EN 60947-2 szerint
Szennyezettségi fokozat: 3 az IEC/EN 60947-2 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzusállóság, 5000 A az IEC/EN 60947-2 szerint
Trópusi kivitel: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemeltetési magasság: 2000 m
