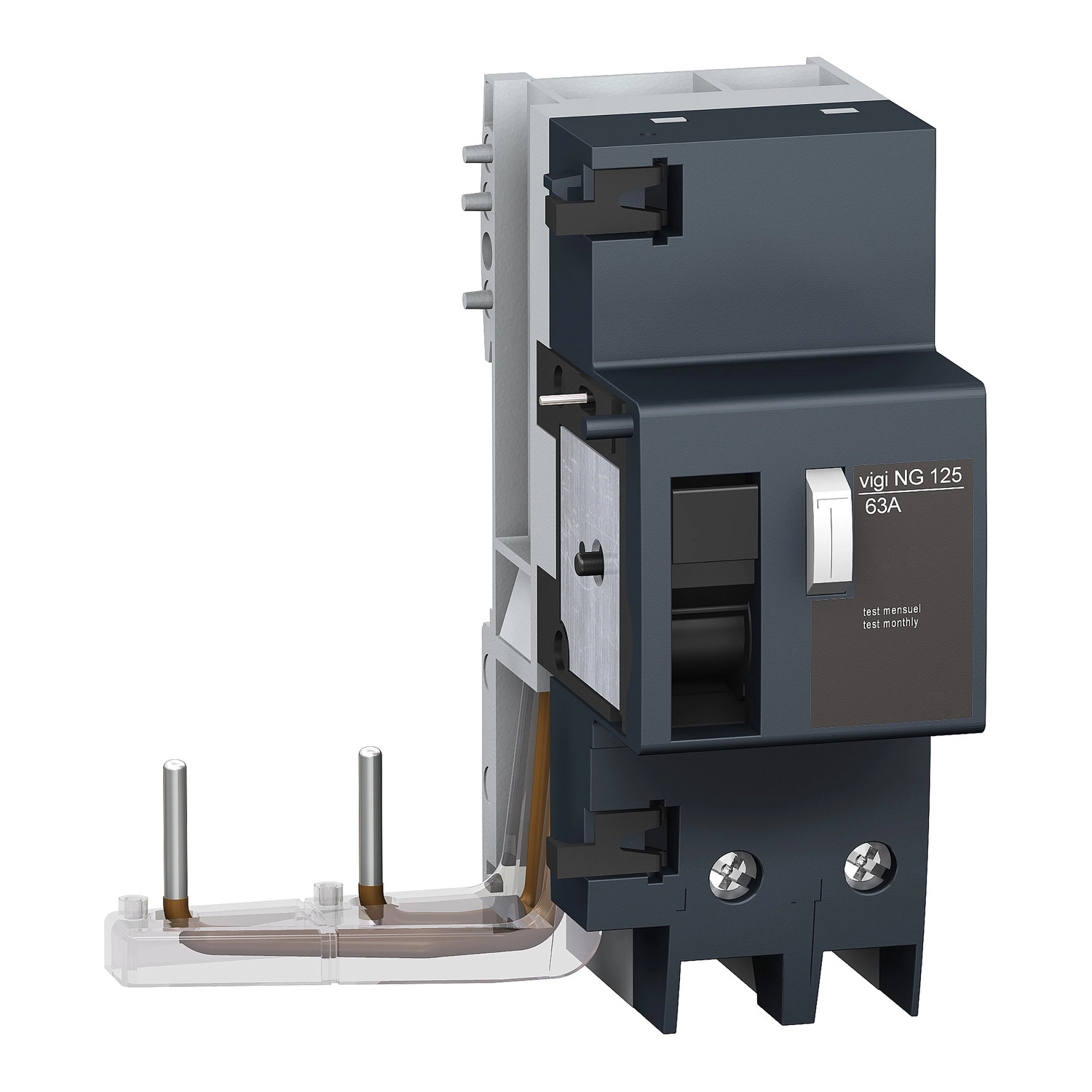

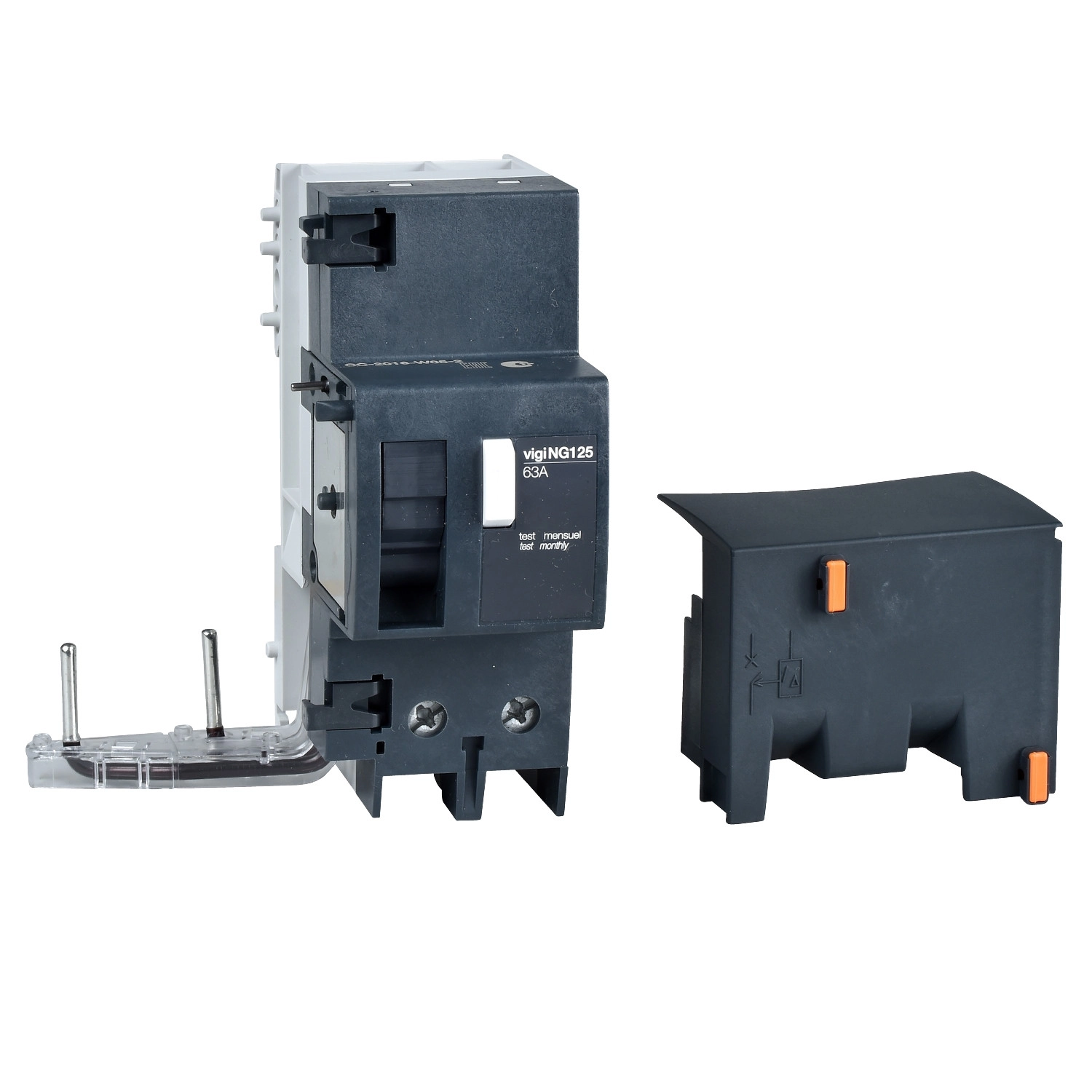

Az Acti9 Vigi NG125 egy kiváló minőségű, add-on típusú áram-védőkioldó a Schneider Electric Acti9 termékcsaládjából, amely kifejezetten az elektromos rendszerek magas szintű védelmére lett tervezve. A 19030 cikkszámú modell a Schneider Electric legfejlettebb megoldásainak egyike, amely ötvözi a megbízhatóságot és a fejlett védelmi funkciókat az elektromos hálózatok személyi és vagyoni biztonságának maximalizálása érdekében.
Ez a 2 pólusú, 63A névleges áramerősségű, 300mA érzékenységű, A típusú, szelektív kioldású áram-védőkioldó tökéletes választás olyan alkalmazásokhoz, ahol kritikus fontosságú a megbízható hibaáram-védelem. Az eszköz 230-415V AC üzemi feszültségtartományban működik, és 50/60 Hz hálózati frekvenciát támogat, így rendkívül sokoldalúan használható különböző elektromos rendszerekben. A szelektív kioldási időzítés biztosítja, hogy csak a hibás áramkör szakadjon meg, minimalizálva ezzel a nem kívánt lekapcsolásokat és fenntartva a folyamatos üzemet a nem érintett áramkörökben.
A Schneider Electric Acti9 Vigi NG125 19030 modell megfelel az IEC/EN 60947-2:B függelék szigorú szabványának, ami garantálja a legmagasabb szintű biztonságot és megbízhatóságot. Az eszköz feszültség-független hibaáram-kioldási technológiával rendelkezik, ami azt jelenti, hogy a védelem akkor is működik, ha a hálózati feszültség ingadozik vagy részlegesen megszűnik. Ez különösen fontos kritikus alkalmazásoknál, ahol a folyamatos védelem elengedhetetlen.
Az eszköz technikai paraméterei lenyűgözőek: 690V AC szigetelési feszültség, 8 kV névleges impulzusállóság, IP40 védettségi fokozat, és figyelemre méltó elektromos élettartam 10000 ciklussal. A Vigi NG125 35 mm-es szimmetrikus DIN sínre szerelhető, ami szabványos kapcsolószekrényekbe való egyszerű telepítést tesz lehetővé. A kötőelem kialakítása flexibilis és merev vezetékek széles skáláját támogatja: 1-35 mm² rugalmas és 1,5-50 mm² merev vezetékekhez használható alagút típusú csatlakozókkal. Az elektromos csatlakozás a megszakítóhoz csavarokkal történik, 3,5 Nm meghúzási nyomatékkal, így biztosítva a stabil és megbízható kapcsolatot. A vezeték csupaszítási hossza 20 mm, ami megkönnyíti a megfelelő szerelést.
A Schneider Electric Acti9 Vigi NG125 19030 modell kiválóan teljesít még szélsőséges környezeti feltételek mellett is. A készülék 95%-os relatív páratartalomig és 55°C hőmérsékletig működőképes, tropikalizációs szintje 2 az IEC 60068-1 szerint, és akár 2000 méter tengerszint feletti magasságig használható. Elektromágneses összeférhetőség szempontjából kiemelkedő: 8/20 µs impulzusállósága 5000A az IEC/EN 60947-2 szerint, így még erősen zavart elektromágneses környezetben is megbízhatóan működik. Az 5 db 9 mm-es osztásméretet elfoglaló készülék kompakt méretekkel rendelkezik: 118 mm magasság, 99 mm szélesség és 81 mm mélység, ami optimális helykihasználást tesz lehetővé a kapcsolószekrényekben.
Schneider Electric Acti 9 Vigi NG125 - 19030 - áram - védőkioldó, A osztály, 2P, 63A, 300mA - S műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Termék vagy komponens típus: Add-on áram-védőkioldó
Eszköz rövid neve: Vigi NG125
Pólusok leírása: 2P
Névleges áram: 63 A
Hálózat típus: AC
Földzárlat-érzékenység: 300 mA
Földzárlat-védelem késleltetési idő: Szelektív
Földzárlat-védelem osztály: A típus
Szabványok: IEC/EN 60947-2:B függelék
Kiegészítő információk
Eszköz elhelyezkedése a rendszerben: Kimenő
Csoport betáplálás
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 230...415 V AC 50/60 Hz
Hibaáram kioldási technológia: Feszültség független
Névleges szigetelési feszültség: 690 V AC 50/60 Hz megfelelve az IEC/EN 60947-2 szabványnak
Névleges impulzus állósági feszültség: 8 kV megfelelve az IEC/EN 60947-2 szabványnak
Szerelési támogatás: 35 mm szimmetrikus DIN sín
Elektromos csatlakozás a megszakítóhoz: Csavarokkal
9 mm-es osztásméret: 5
Magasság: 118 mm
Szélesség: 99 mm
Mélység: 81 mm
Elektromos élettartam: 10000 ciklus megfelelve az IEC/EN 60947-2 szabványnak
Csatlakozók - terminálok: Alagút típusú terminálok 1…35 mm² flexibilis
Alagút típusú terminálok 1.5…50 mm² merev
Vezeték csupaszítási hossz: 20 mm
Meghúzási nyomaték: 3.5 N.m
Környezeti adatok
IP védettségi fokozat: IP40 megfelelve az IEC/EN 60947-2 szabványnak
Szennyezettségi fokozat: 3 megfelelve az IEC/EN 60947-2 szabványnak
Elektromágneses összeférhetőség: 8/20 µs impulzusállóság, 5000 A megfelelve az IEC/EN 60947-2 szabványnak
Tropikalizáció: 2 megfelelve az IEC 60068-1 szabványnak
Relatív páratartalom: 95 % 55 °C-on
Üzemelési magasság: 2000 m
