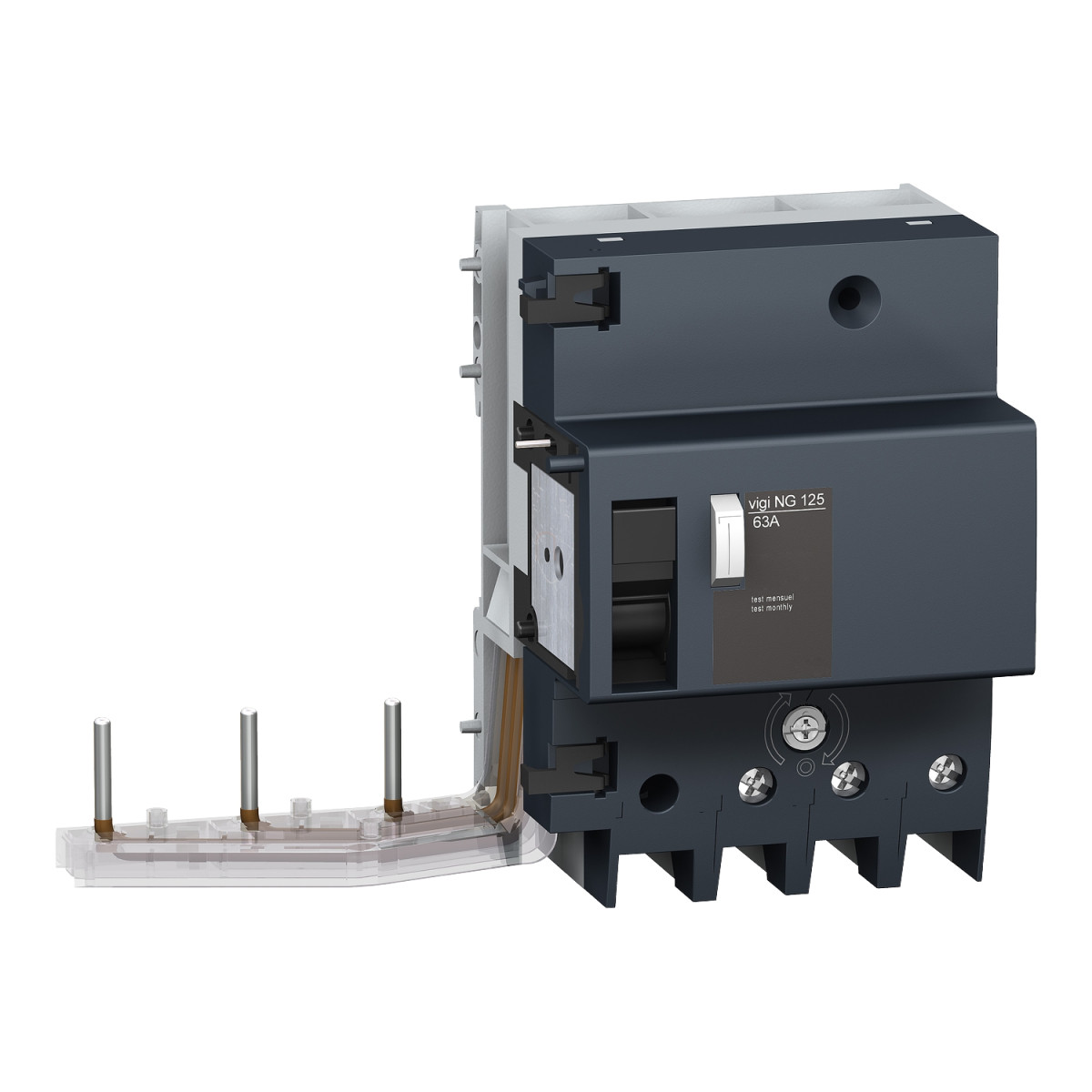

Az Acti9 Vigi NG125 áram-védőkioldó a Schneider Electric prémium minőségű termékcsaládjának kiváló tagja, amely magas szintű biztonságot és megbízhatóságot biztosít különböző villamos rendszerek számára. A 19014 cikkszámmal rendelkező kiegészítő földzárlat-védelmi eszköz ideális megoldás olyan környezetben, ahol a személyi és berendezés védelem elsődleges fontosságú, különösen a 230-415 V AC feszültségtartományban működő hálózatokban.
Az Acti9 Vigi NG125 áram-védőkioldó kialakítása kifejezetten a professzionális felhasználók igényeinek figyelembevételével történt. Az eszköz 3 pólusú kivitelben készül, és 63A névleges áramerősséggel rendelkezik, ami széles alkalmazási kört tesz lehetővé. A típusú védelmi osztályba tartozik, ami azt jelenti, hogy mind a váltakozó áramú (AC), mind a pulzáló egyenáramú (DC) szivárgóáramokat érzékeli, így magasabb szintű védelmet biztosít, mint a hagyományos AC típusú eszközök. A 300mA érzékenységű földzárlat-védelmi megoldás azonnali, késleltetés nélküli működést garantál, ami különösen fontos a gyors reagálást igénylő helyzetekben.
A termék műszaki paraméterei kimagasló teljesítményt tükröznek. A névleges szigetelési feszültség (Ui) 690V AC, míg a névleges lökőfeszültség-állóság (Uimp) 8kV az IEC/EN 60947-2 szabványnak megfelelően. Az eszköz feszültségfüggetlen technológiával működik, ami biztosítja a megbízható áram-érzékelést különböző hálózati körülmények között is. Az IP40-es védettségi fokozat megfelelő védelmet nyújt szilárd tárgyak és por ellen, míg a 3-as szennyezettségi fokozat jelzi, hogy az eszköz ipari környezetben is megbízhatóan működik. Az elektromágneses kompatibilitás terén kiemelkedő tulajdonságokkal rendelkezik, hiszen 8/20 µs impulzusállósággal bír 3000A-ig, az IEC/EN 60947-2 szabványnak megfelelően.

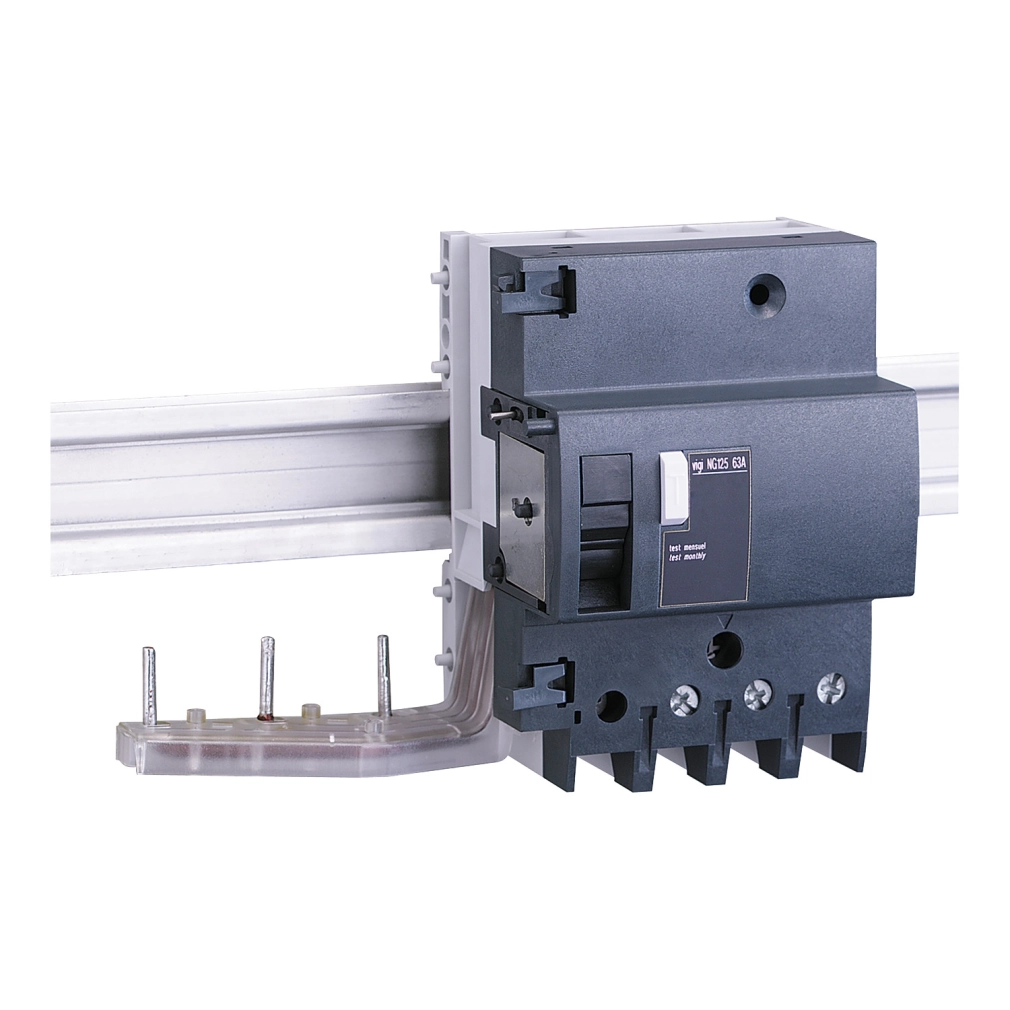

A Schneider Electric Acti9 Vigi NG125 áram-védőkioldó telepítése és használata rendkívül egyszerű. A 35 mm-es szimmetrikus DIN sínre szerelhető, a miniatűr megszakítóhoz csavarokkal csatlakoztatható. Az eszköz 9 mm-es osztásegységet foglal el a DIN sínen, méretei pedig kompakt kialakítást mutatnak: 118 mm magasság, 162 mm szélesség és 81 mm mélység. A termék csatlakozói alagút típusú sorkapcsok, amelyek 1-35 mm² hajlékony és 1,5-50 mm² merev vezetékek fogadására alkalmasak, 20 mm-es vezeték csupaszolási hossz mellett. A sorkapcsok meghúzási nyomatéka 3,5 Nm. Az elektromos tartósság tekintetében az eszköz 10000 ciklust garantál az IEC/EN 60947-2 szabvány szerint. A termék 50/60 Hz hálózati frekvenciával működő rendszerekben alkalmazható, és 2000 méteres tengerszint feletti magasságig üzemeltethető. A relatív páratartalom tekintetében 95%-os értéket tolerál 55°C-on, míg a trópusi viszonyokra való alkalmasságát a 2-es fokozat jelzi az IEC 60068-1 szerint.
Schneider Electric Acti 9 Vigi NG125 - 19014 - áram - védőkioldó, A osztály, 3P, 63A, 300mA műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Termék típusa: Kiegészítő áram-védőkioldó
Rövidített terméknév: Vigi NG125
Pólusok: 3P
Névleges áram: 63 A
Hálózat típusa: AC
Földzárlat-érzékenység: 300 mA
Földzárlat-védelmi idő késleltetés: Azonnali
Földzárlat-védelmi osztály: A típus
Szabványok: IEC/EN 60947-2:Annex B
Kiegészítő információk
Eszköz helye a rendszerben: Kimeneti vagy csoportos bemeneti
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 230...415 V AC 50/60 Hz
Maradékáram-kioldási technológia: Feszültségfüggetlen
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC/EN 60947-2 szerint
Névleges lökőfeszültség-állóság: 8 kV az IEC/EN 60947-2 szerint
Szerelés: 35 mm szimmetrikus DIN sín
Elektromos csatlakozás a kismegszakítóhoz: Csavarokkal
9 mm-es osztásegységek: 9
Magasság: 118 mm
Szélesség: 162 mm
Mélység: 81 mm
Elektromos tartósság: 10000 ciklus az IEC/EN 60947-2 szerint
Csatlakozók: Alagút típusú sorkapcsok 1…35 mm² hajlékony, Alagút típusú sorkapcsok 1,5…50 mm² merev
Vezeték csupaszolási hossz: 20 mm
Meghúzási nyomaték: 3,5 Nm
Környezeti jellemzők
IP védettség: IP40 az IEC/EN 60947-2 szerint
Szennyezettségi fokozat: 3 az IEC/EN 60947-2 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzusállóság, 3000 A az IEC/EN 60947-2 szerint
Trópusi kivitel: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95% 55°C-on
Üzemi magasság: 2000 m
