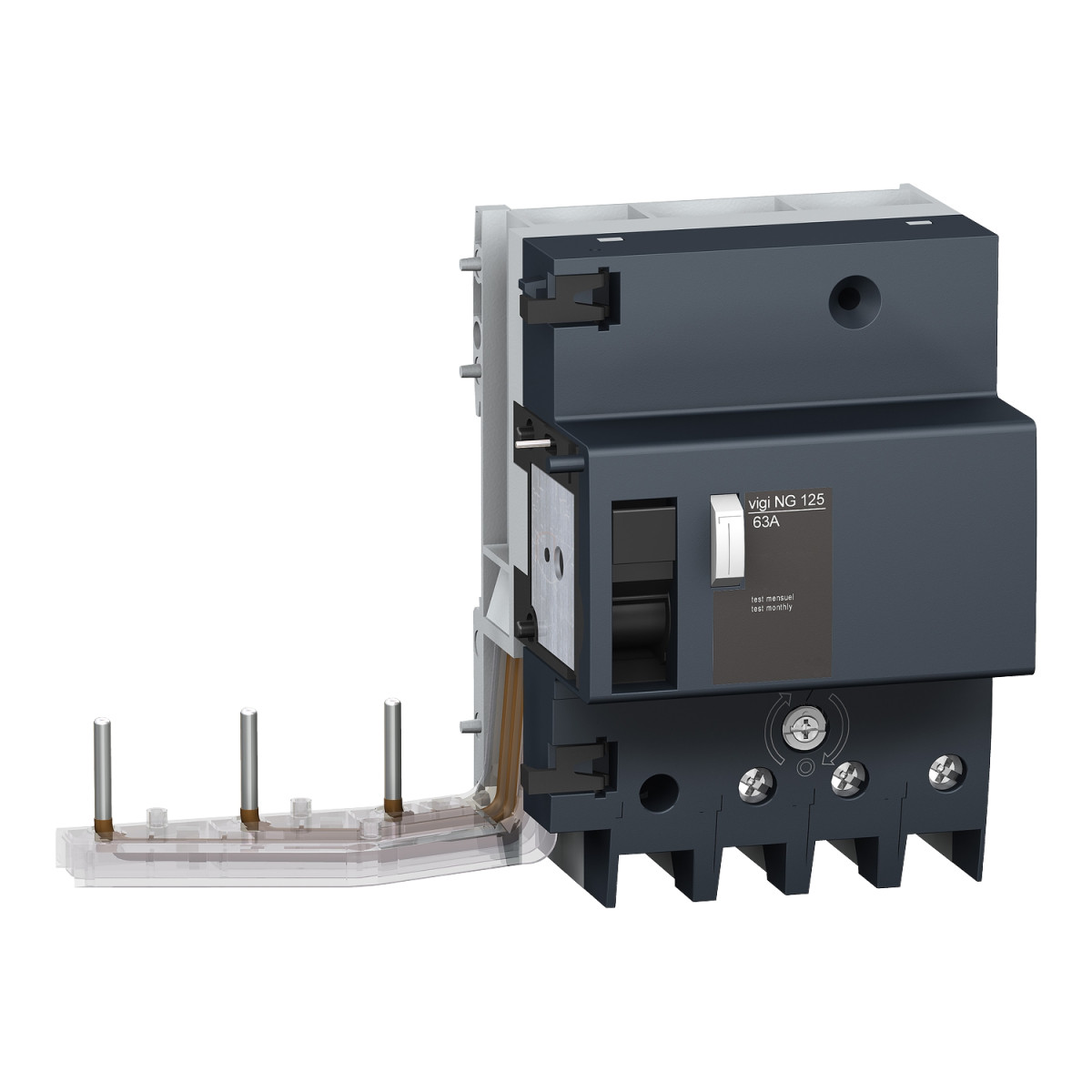

A Schneider Electric Acti9 Vigi NG125 típusú áram-védőkioldó egy kimagasló teljesítményű kiegészítő áramvédelmi eszköz, amely tökéletes megoldást kínál ipari és kereskedelmi villamos rendszerek biztonságának növelésére. Ez a 19013 cikkszámú termék az Acti9 termékcsalád része, amely a Schneider Electric egyik vezető kapcsolókészülék sorozata, és amelyet megbízhatóság, hatékonyság és könnyű telepíthetőség jellemez.
A Vigi NG125 áramvédő kapcsoló három pólusú (3P) kialakítású, 63 A névleges árammal rendelkezik, és "A" típusú áramvédelmi osztályba tartozik, amely azt jelenti, hogy nemcsak a szinuszos váltakozó áramú, hanem a pulzáló egyenáramú hibaáramokat is érzékeli. Az eszköz 30 mA-es hibaáram-érzékenységgel rendelkezik, ami különösen alkalmassá teszi személyvédelmi alkalmazásokra. Működése azonnali (instantaneous) leoldású, tehát késleltetés nélkül megszakítja az áramkört hibaáram esetén, ezzel maximalizálva a védelmet.
Technikai szempontból a készülék 230-415 V AC működési feszültségtartománnyal rendelkezik, és kompatibilis az 50/60 Hz-es hálózati frekvenciákkal. Hibaáram-kioldási technológiája feszültségfüggetlen, ami azt jelenti, hogy megbízhatóan működik még instabil hálózati feszültség esetén is. A készülék szigetelési feszültsége (Ui) 690 V AC, lökőfeszültség-állósága (Uimp) pedig 8 kV az IEC/EN 60947-2 szabványnak megfelelően. A Vigi NG125 áramvédő kapcsoló megfelel az IEC/EN 60947-2:B mellékletében foglalt előírásoknak, ami garantálja annak magas minőségét és biztonságosságát.
A termék 35 mm-es szimmetrikus DIN sínre szerelhető, elektromos csatlakoztatása pedig csavaros kötéssel történik a megszakítóhoz (MCB). A készülék 9 mm-es osztásegységgel rendelkezik, teljes szélessége 9 egység (162 mm), magassága 118 mm, mélysége pedig 81 mm. A csatlakozókapcsok alagút típusúak, amelyek 1-35 mm² hajlékony vagy 1,5-50 mm² merev vezetékek befogadására alkalmasak, 20 mm-es kábelcsupaszítási hossz mellett, 3,5 Nm javasolt meghúzási nyomatékkal. Az eszköz IP40 védelmi osztályba tartozik, és kiváló elektromágneses kompatibilitással rendelkezik, képes elviselni 8/20 μs impulzus esetén a 3000 A-t. Az Acti9 Vigi NG125 maximális üzemeltetési magassága 2000 méter, és akár 95%-os relatív páratartalom mellett is megbízhatóan működik 55 °C-on. A készülék villamos élettartama 10000 kapcsolási ciklus.
Schneider Electric Acti 9 Vigi NG125 - 19013 - áram - védőkioldó, A osztály, 3P, 63A, 30mA műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Termék neve: Acti9 Vigi NG125
Termék típusa: Kiegészítő áramvédő készülék
Rövid név: Vigi NG125
Pólusok száma: 3P
Névleges áram: 63 A
Hálózat típusa: AC
Hibaáram-érzékenység: 30 mA
Hibaáram-védelem késleltetése: Azonnali
Hibaáram-védelem osztálya: A típus
Szabványok: IEC/EN 60947-2:B melléklet
Kiegészítő jellemzők
Készülék helye a rendszerben: Kimenő áramkör, Csoport betáp
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 230...415 V AC 50/60 Hz
Hibaáram-kioldási technológia: Feszültségfüggetlen
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC/EN 60947-2 szerint
Névleges impulzus-állóság: 8 kV az IEC/EN 60947-2 szerint
Szerelési alap: 35 mm szimmetrikus DIN sín
Elektromos csatlakozás az MCB-hez: Csavarokkal
9 mm-es osztásegységek: 9
Magasság: 118 mm
Szélesség: 162 mm
Mélység: 81 mm
Elektromos élettartam: 10000 ciklus az IEC/EN 60947-2 szerint
Csatlakozók - kapcsok: Alagút típusú kapcsok 1…35 mm² hajlékony, Alagút típusú kapcsok 1.5…50 mm² merev
Vezeték-csupaszítási hossz: 20 mm
Meghúzási nyomaték: 3.5 N.m
Környezeti jellemzők
IP védettségi fokozat: IP40 az IEC/EN 60947-2 szerint
Szennyezettségi fokozat: 3 az IEC/EN 60947-2 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzusállóság, 3000 A az IEC/EN 60947-2 szerint
Trópusi környezet: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemeltetési magasság: 2000 m
