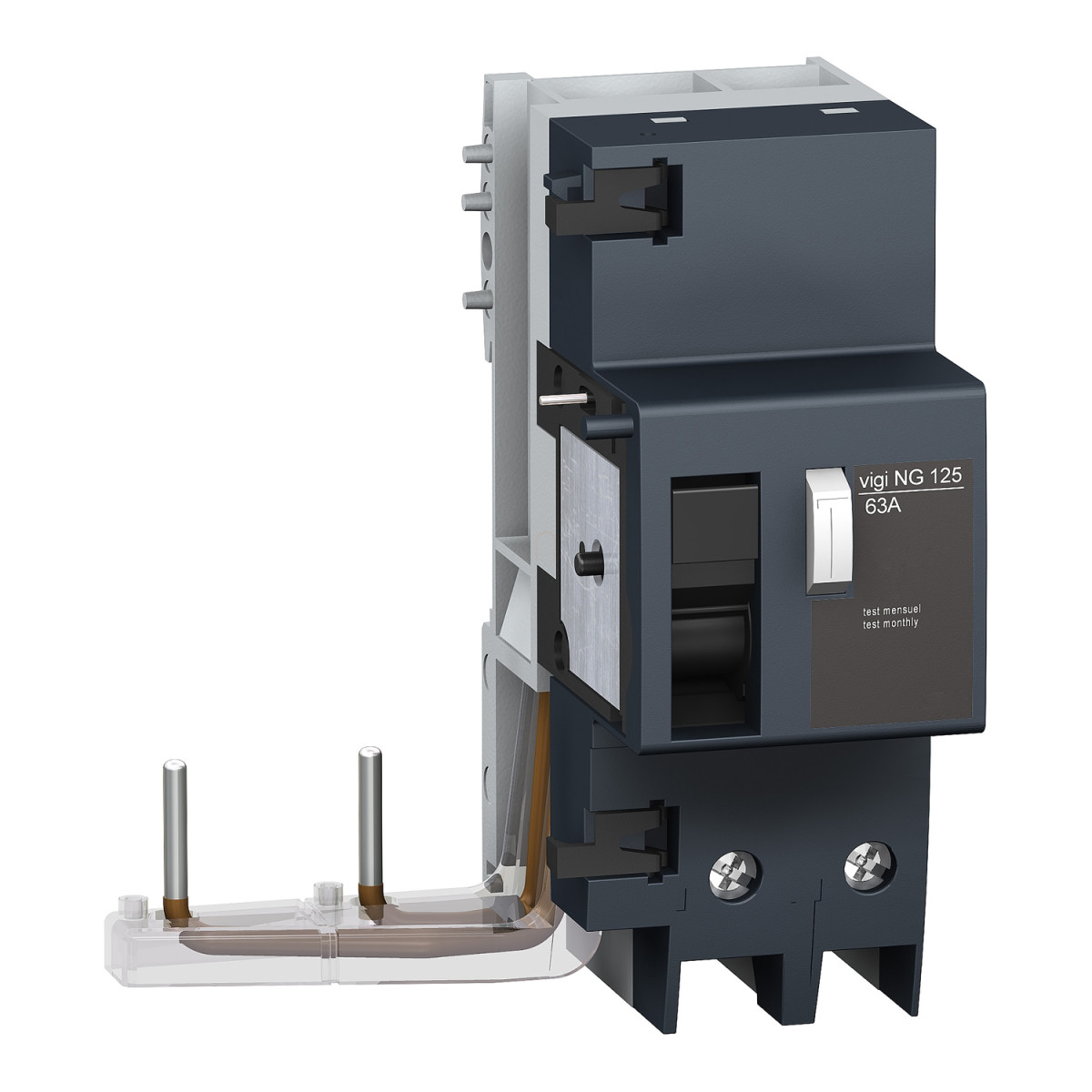

Az Acti9 Vigi NG125 (19012) egy rendkívül megbízható és sokoldalú kiegészítő áramvédő eszköz, amelyet a Schneider Electric kifejezetten az ipari és kereskedelmi elektromos rendszerek biztonságának fokozására fejlesztett ki. Ez a kétsarkú (2P), 63 A névleges áramú eszköz ideális választás különböző alkalmazási területeken, ahol a magas szintű elektromos védelem elengedhetetlen.
A Vigi NG125 áramvédő kapcsoló az IEC/EN 60947-2 szabvány B mellékletének megfelelően készült, így teljes mértékben megfelel a legszigorúbb nemzetközi biztonsági előírásoknak. A 300 mA-es földzárlati érzékenységgel és azonnali kioldási idővel rendelkező készülék hatékony védelmet nyújt a közvetett érintés ellen, valamint segít megelőzni az elektromos tüzeket. Az A típusú védelmi osztálynak köszönhetően nemcsak a szinuszos váltakozó áramú, hanem a pulzáló egyenáramú hibaáramokat is képes érzékelni, így szélesebb körű védelmet biztosít a modern elektromos berendezések számára.
Műszaki szempontból a Vigi NG125 rendkívül fejlett tulajdonságokkal rendelkezik. A feszültségtől független hibaáram-kioldási technológiának köszönhetően megbízhatóan működik még instabil hálózati feszültség esetén is. Névleges üzemi feszültsége 230-415 V AC 50/60 Hz, névleges szigetelési feszültsége pedig 690 V AC, ami magas fokú rugalmasságot biztosít különböző alkalmazási környezetekben. A készülék 8 kV-os névleges lökőfeszültség-állósággal rendelkezik az IEC/EN 60947-2 szabványnak megfelelően, így hatékonyan ellenáll a tranziens túlfeszültségeknek.
A Vigi NG125 telepítése és használata rendkívül egyszerű. A 35 mm-es szimmetrikus DIN-sínre szerelhető, és csavarokkal csatlakoztatható a kismegszakítóhoz. Az eszköz alagút típusú csatlakozókkal rendelkezik, amelyek 1-35 mm² rugalmas és 1,5-50 mm² merev vezetékeket fogadnak. A vezetékek csupaszítási hossza 20 mm, a meghúzási nyomaték pedig 3,5 Nm. Fizikai méreteit tekintve a készülék 118 mm magas, 99 mm széles és 81 mm mély, ami kompakt kialakítást biztosít, miközben 9 mm-es osztással számolva 5 modult foglal el a szerelőpanelen. Az eszköz IP40-es védettségi fokozattal rendelkezik, így védett a szilárd tárgyak behatolása ellen, és 3-as szennyezettségi fokozat mellett is megbízhatóan működik. Kiemelkedő elektromágneses kompatibilitása révén 8/20 μs impulzus mellett 3000 A-es lökőáramot is képes elviselni, ami kiváló védelmet jelent villámlások és egyéb elektromágneses zavarok ellen.
Schneider Electric Acti 9 Vigi NG125 - 19012 - áram - védőkioldó, A osztály, 2P, 63A, 300mA műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Termék típusa: Kiegészítő áramvédő eszköz
Rövid terméknév: Vigi NG125
Pólusok leírása: 2P
Névleges áram: 63 A
Hálózat típusa: AC
Földzárlati érzékenység: 300 mA
Földzárlat-védelmi időkésleltetés: Azonnali
Földzárlat-védelmi osztály: A típus
Szabványok: IEC/EN 60947-2:B melléklet
Kiegészítő adatok
Eszköz helye a rendszerben: Kimenő ág, Csoport bemenő
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 230...415 V AC 50/60 Hz
Hibaáram-kioldási technológia: Feszültségtől független
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC/EN 60947-2 szerint
Névleges lökőfeszültség-állóság: 8 kV az IEC/EN 60947-2 szerint
Szerelési felület: 35 mm szimmetrikus DIN-sín
Elektromos csatlakoztatás kismegszakítóhoz: Csavarokkal
9 mm osztások: 5
Magasság: 118 mm
Szélesség: 99 mm
Mélység: 81 mm
Elektromos élettartam: 10000 ciklus az IEC/EN 60947-2 szerint
Csatlakozások - kapcsok: Alagút típusú kapcsok 1...35 mm² rugalmas, Alagút típusú kapcsok 1,5...50 mm² merev
Vezeték csupaszítási hossz: 20 mm
Meghúzási nyomaték: 3,5 N.m
Környezeti feltételek
IP védettségi fokozat: IP40 az IEC/EN 60947-2 szerint
Szennyezettségi fokozat: 3 az IEC/EN 60947-2 szerint
Elektromágneses összeférhetőség: 8/20 µs impulzusállóság, 3000 A az IEC/EN 60947-2 szerint
Trópusi kivitel: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95% 55 °C-on
Üzemeltetési magasság: 2000 m
