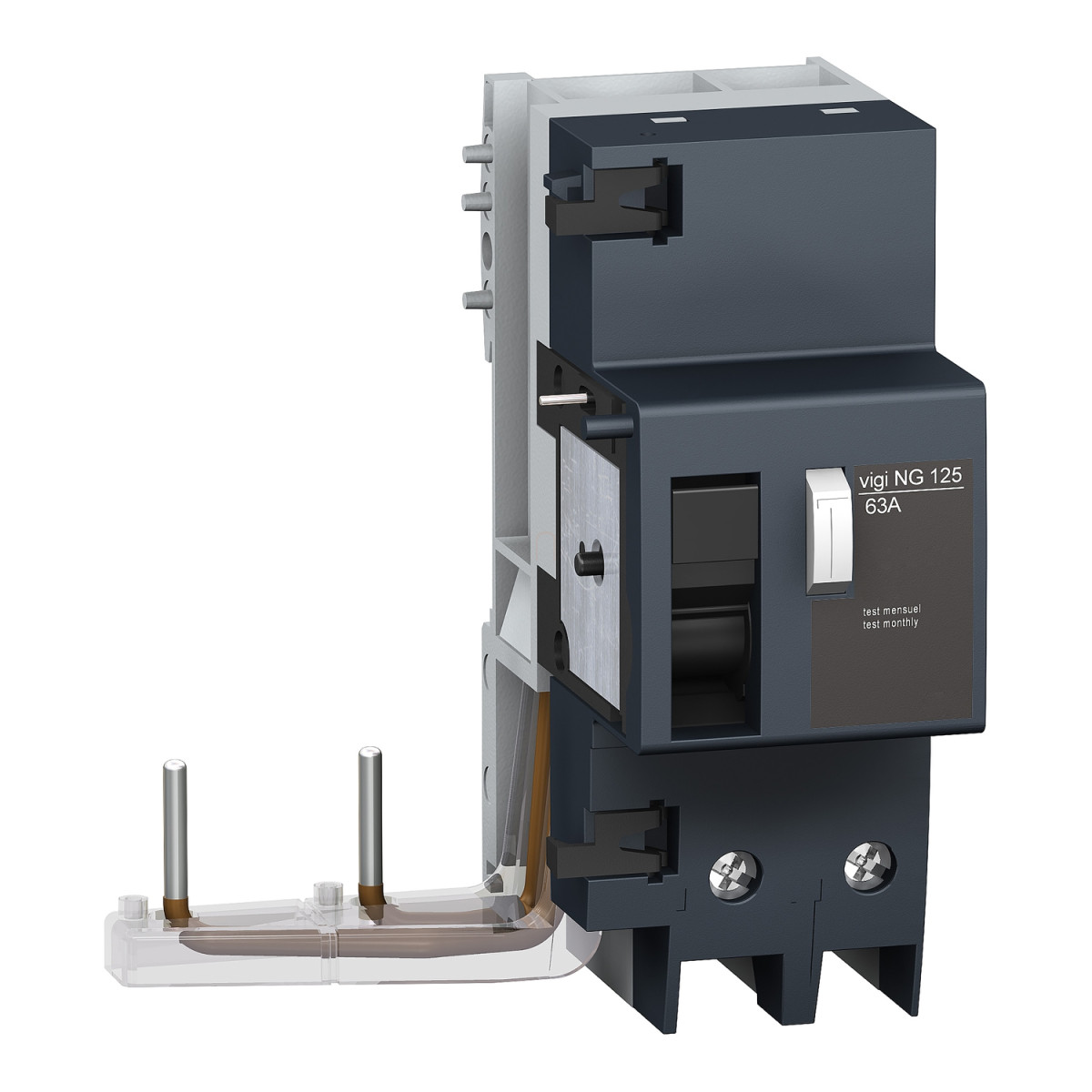

Az Acti9 Vigi NG125 egy professzionális minőségű, add-on típusú áram-védőkioldó (RCD) a Schneider Electric kínálatából, mely villamos rendszerek magas szintű személyi és vagyonvédelmét biztosítja. A 19010 cikkszámú modell kiemelkedően megbízható védelmet nyújt a földzárlati áramok ellen, miközben tökéletesen illeszkedik a modern villamos rendszerek követelményeihez.
Ez a 2 pólusú, A típusú áram-védőkioldó 63A névleges árammal és 30mA érzékenységgel rendelkezik, ami azonnali, késleltetés nélküli kioldást biztosít földzárlat esetén. Az azonnali reagálás kritikus fontosságú a személyek áramütés elleni védelmében. A készülék 230-415V AC működési feszültségtartományban alkalmazható, és 50/60 Hz hálózati frekvencián üzemel. Kiemelkedő előnye, hogy feszültségfüggetlen áram-védőkioldó technológiát alkalmaz, így megbízhatóan működik változó hálózati feltételek mellett is.
A Vigi NG125 moduláris kialakítása lehetővé teszi a 35 mm-es DIN sínre történő egyszerű felszerelést, és mindössze 5×9 mm szélességű helyet foglal el az elosztótáblán. Csavaros csatlakozással illeszkedik a megszakítóhoz. Fizikai méretei kompaktak: 118 mm magasság, 99 mm szélesség és 81 mm mélység jellemzi. A készüléket 10 000 működési ciklust biztosító elektromos élettartam és IP40 védettség jellemzi az IEC/EN 60947-2 szabványnak megfelelően. A csatlakozókapcsok 1-35 mm² rugalmas vagy 1,5-50 mm² merev vezetékek fogadására alkalmasak, 20 mm vezeték csupaszolási hosszal és 3,5 Nm meghúzási nyomatékkal.
A Schneider Electric Acti9 Vigi NG125 19010 modell kiváló elektromágneses kompatibilitással rendelkezik, képes elviselni a 8/20 μs impulzusokat 3000A erősségig. A készülék 3-as szennyezettségi fokozattal, 2-es tropikalizációs értékkel rendelkezik, és akár 95%-os relatív páratartalom mellett is megbízhatóan működik 55°C-on. Maximális működési magassága 2000 méter. A szigetelési feszültség 690V AC, míg az impulzus-állóság 8 kV az IEC/EN 60947-2 szabvány szerint. A termék alkalmazható mind kimeneti, mind csoportos bemeneti rendszerekben, rugalmas felhasználási lehetőségeket kínálva a különböző villamos installációkhoz.
Schneider Electric Acti 9 Vigi NG125 - 19010 - áram - védőkioldó, A osztály, 2P, 63A, 30mA műszaki adatok
Főbb tulajdonságok
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Termék vagy komponens típusa: Add-on áram-védőkioldó
Eszköz rövid neve: Vigi NG125
Pólusok leírása: 2P
Névleges áram: 63 A
Hálózat típusa: AC
Földzárlat-érzékenység: 30 mA
Földzárlat-védelem késleltetési idő: Azonnali
Földzárlat-védelem osztálya: A típus
Szabványok: IEC/EN 60947-2:B melléklet
Kiegészítő információk
Eszköz elhelyezkedése a rendszerben: Kimenő / Csoport bemenő
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 230...415 V AC 50/60 Hz
Maradékáram-kioldási technológia: Feszültségfüggetlen
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC/EN 60947-2 szerint
Névleges impulzus-állóság: 8 kV az IEC/EN 60947-2 szerint
Szerelési tartó: 35 mm szimmetrikus DIN sín
Elektromos csatlakozás a megszakítóhoz: Csavarokkal
9 mm-es osztások: 5
Fizikai jellemzők
Magasság: 118 mm
Szélesség: 99 mm
Mélység: 81 mm
Elektromos tulajdonságok
Elektromos élettartam: 10000 ciklus az IEC/EN 60947-2 szerint
Csatlakozások - kapcsok: Alagút típusú csatlakozók 1…35 mm² rugalmas / 1,5…50 mm² merev
Vezeték csupaszolási hossza: 20 mm
Meghúzási nyomaték: 3,5 N.m
Környezeti jellemzők
IP védettségi fokozat: IP40 az IEC/EN 60947-2 szerint
Szennyezettségi fokozat: 3 az IEC/EN 60947-2 szerint
Elektromágneses kompatibilitás: 8/20 μs impulzus-állóság, 3000 A az IEC/EN 60947-2 szerint
Tropikalizáció: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95% 55°C-on
Üzemi magasság: 2000 m
