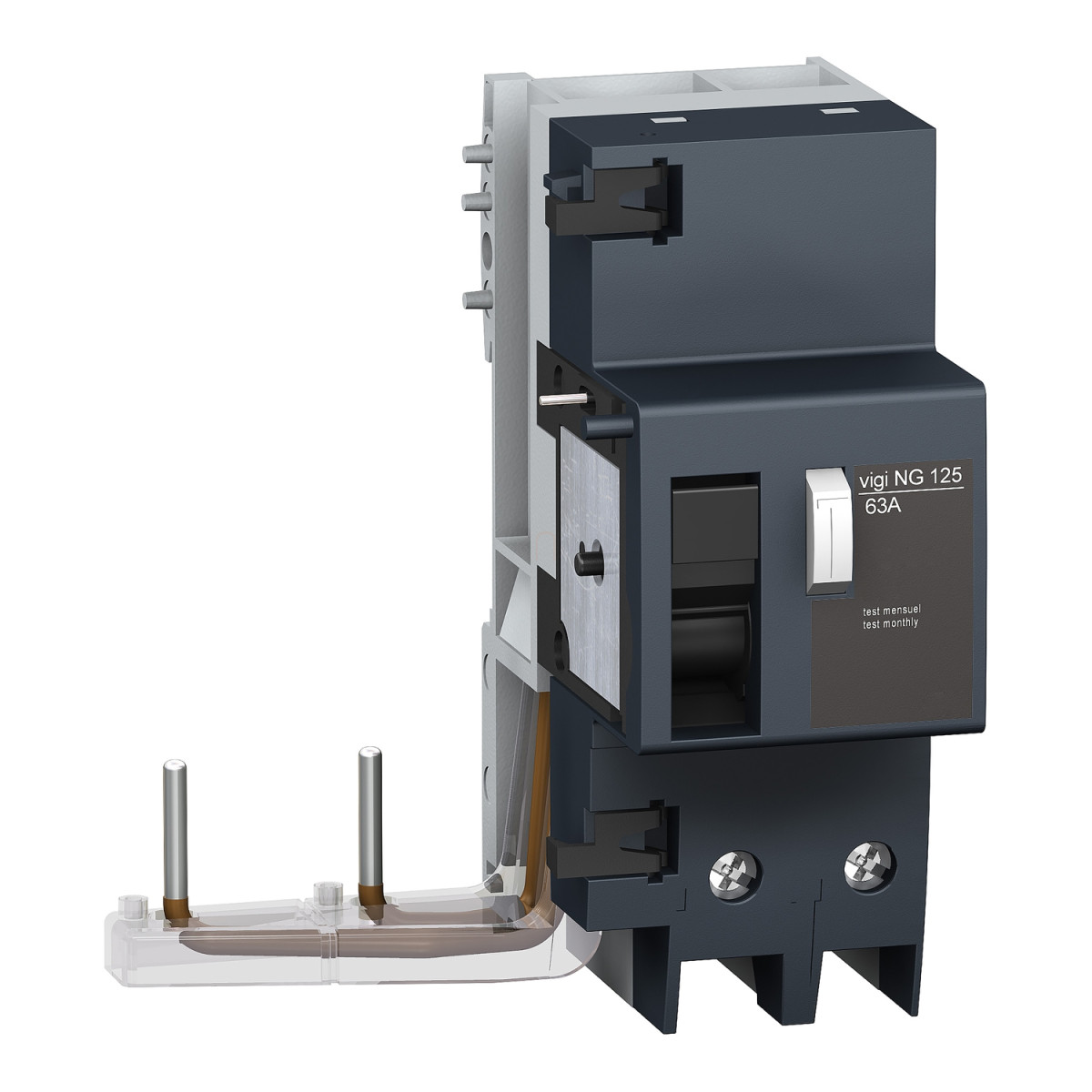

Az Acti9 Vigi NG125 egy professzionális, kiegészítő áram-védőkioldó (RCD), amelyet a Schneider Electric kifejezetten ipari és kereskedelmi alkalmazásokhoz fejlesztett. A 19009 cikkszámú modell az Acti9 termékcsalád része, amely világszerte elismerést szerzett megbízhatóságáról és hatékonyságáról a villamos rendszerek védelme terén.
Ez a kétpólusú (2P), 63A névleges áramerősségű, A típusú áram-védőkioldó pillanatos kioldással rendelkezik, és 300 mA érzékenységgel működik. Különleges jellemzője a feszültségfüggetlen hibaáram-kioldási technológia, amely biztosítja a megbízható működést különböző hálózati körülmények között is. A készülék 110-220V AC üzemi feszültségtartományban működik, és 50/60 Hz hálózati frekvenciára tervezték, így rendkívül sokoldalúan használható különböző elektromos rendszerekben.
A Schneider Electric Acti9 Vigi NG125 19009 modell megfelel a szigorú IEC/EN 60947-2:B melléklet nemzetközi szabványoknak, ami garantálja a magas minőséget és a biztonságos üzemeltetést. Műszaki paraméterei kiemelkedőek: 690V névleges szigetelési feszültség, 8 kV névleges lökőfeszültség-állóság, ami ideálissá teszi olyan környezetben, ahol a hálózati zavarok előfordulhatnak. A készülék IP40 védettségi fokozattal rendelkezik, és 3-as szennyezettségi fokozatú környezetben is használható az IEC/EN 60947-2 szabvány szerint. Elektromágneses kompatibilitása kiterjed a 8/20 μs impulzus állóképességre, akár 3000A-ig.
A telepítést és használatot számos műszaki jellemző teszi egyszerűbbé: 35 mm-es szimmetrikus DIN-sínre szerelhető, a kismegszakítóhoz csavarokkal csatlakoztatható, a 9 mm-es osztástávolság pedig 5 egységnyi helyet foglal el a szerelősínen. A készülék méretei kompaktak: 118 mm magas, 99 mm széles és 81 mm mély, így könnyen elhelyezhető a kapcsolószekrényekben. Csatlakoztatása rugalmas lehetőségeket biztosít a tunnel típusú terminálokon keresztül, amelyek 1-35 mm² rugalmas vagy 1,5-50 mm² merev vezetékeket fogadnak. A vezetékcsupaszítási hossz 20 mm, a javasolt meghúzási nyomaték pedig 3,5 Nm. Az Acti9 Vigi NG125 akár 10.000 villamos ciklust is teljesít az IEC/EN 60947-2 szerint, ami hosszú élettartamot biztosít. Rendszeren belüli elhelyezés szempontjából a készülék egyaránt használható kimeneti és csoportos bemeneti helyzetben is, így rugalmasan igazítható a különböző rendszerfelépítésekhez.
Schneider Electric Acti 9 Vigi NG125 - 19009 - áram - védőkioldó, A osztály, 2P, 63A, 300mA műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Termék vagy komponens típusa: Kiegészítő áram-védőkioldó
Eszköz rövid neve: Vigi NG125
Pólusok leírása: 2P
Névleges áramerősség [In]: 63 A
Hálózat típusa: AC
Hibaáram érzékenység: 300 mA
Hibaáram-védelem késleltetési ideje: Pillanatos
Hibaáram-védelem osztálya: A típus
Szabványok: IEC/EN 60947-2:B melléklet
Kiegészítő információk
Eszköz elhelyezkedése a rendszerben: Kimeneti, Csoportos bemeneti
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség [Ue]: 110...220 V AC 50/60 Hz
Hibaáram kioldási technológia: Feszültségfüggetlen
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC/EN 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az IEC/EN 60947-2 szerint
Szerelési tartó: 35 mm szimmetrikus DIN-sín
Elektromos csatlakozás a kismegszakítóhoz: Csavarokkal
9 mm-es osztások: 5
Fizikai jellemzők
Magasság: 118 mm
Szélesség: 99 mm
Mélység: 81 mm
Elektromos tartósság: 10000 ciklus az IEC/EN 60947-2 szerint
Csatlakozások és bekötés
Csatlakozók - terminálok: Tunnel típusú terminálok 1…35 mm² rugalmas, Tunnel típusú terminálok 1,5…50 mm² merev
Vezeték csupaszítási hossz: 20 mm
Meghúzási nyomaték: 3,5 N.m
Környezeti jellemzők
IP védettségi fokozat: IP40 az IEC/EN 60947-2 szerint
Szennyezettségi fokozat: 3 az IEC/EN 60947-2 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzus állóképesség, 3000 A az IEC/EN 60947-2 szerint
Trópusi kivitel: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemi magasság: 2000 m
