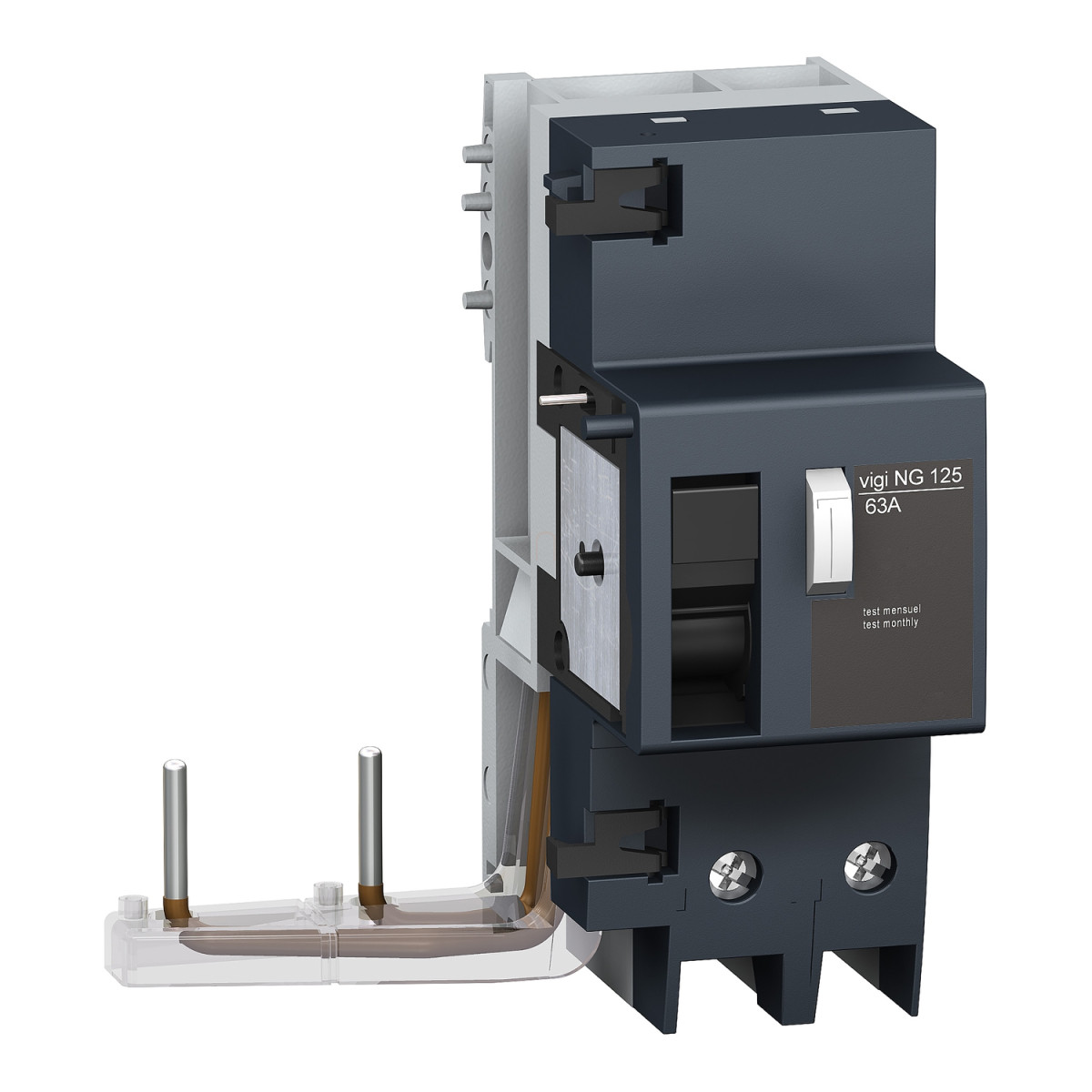

A Schneider Electric Acti9 Vigi NG125 egy professzionális add-on áramvédő kapcsoló (áram-védőkioldó), amely kifejezetten ipari és kereskedelmi villamos elosztóhálózatokba történő beépítésre készült. A 19008 cikkszámú modell a megbízható védelem és a kompakt kialakítás tökéletes kombinációját nyújtja, így ideális választás modern villamos rendszerek kialakításához.
Ez az A típusú áramvédő kapcsoló 2 pólusú kivitelben készült, és 63 A névleges áramerősségre tervezték. A 30 mA-es hibaáram-érzékenység azonnali lekapcsolással párosul, amely hatékony védelmet nyújt az áramütés ellen, különösen olyan helyeken, ahol fokozott biztonságra van szükség. A készülék 110-220 V AC feszültségtartományban működik, és teljesen megfelel az IEC/EN 60947-2:Annex B szabványoknak, így biztosítva a nemzetközi előírásoknak való teljes megfelelést.
A Vigi NG125 egyik kiemelkedő tulajdonsága a feszültségtől független hibaáram-kioldási technológia, amely megbízható működést garantál változó hálózati feltételek mellett is. A készülék 8 kV névleges lökőfeszültség-állósággal rendelkezik az IEC/EN 60947-2 szabvány szerint, ami kiváló védelmet biztosít túlfeszültség esetén. A 690 V AC névleges szigetelési feszültség szintén kiemelkedő értéknek számít ebben a kategóriában. Az Acti9 Vigi NG125 egyszerűen felszerelhető 35 mm-es szimmetrikus DIN-sínre, és csavaros csatlakozással kapcsolható a megszakítóhoz, ami gyors és biztonságos telepítést tesz lehetővé.
A műszaki adatok tekintetében a készülék 118 mm magas, 99 mm széles és 81 mm mély. Csatlakoztatása alagút típusú csatlakozókon keresztül történik, amelyek 1-35 mm² rugalmas vagy 1,5-50 mm² merev vezetékek fogadására alkalmasak, 3,5 Nm meghúzási nyomaték mellett. Az elektromos tartósság szempontjából kiemelkedő, 10000 ciklust garantál az IEC/EN 60947-2 szabvány szerint. A készülék IP40 védettséggel rendelkezik, és 3-as szennyezettségi fokozatú környezetben is megbízhatóan működik. Elektromágneses kompatibilitása kiváló, 8/20 μs impulzus mellett 3000 A-t képes elviselni. A működési környezet tekintetében 2000 méter tengerszint feletti magasságig és 95% relatív páratartalom mellett (55°C-on) használható, ami széles alkalmazási területet biztosít a Schneider Electric 19008 cikkszámú Acti9 Vigi NG125 áramvédő kapcsoló számára.
Schneider Electric Acti 9 Vigi NG125 - 19008 - áram - védőkioldó, A osztály, 2P, 63A, 30mA műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Termék típusa: Add-on áramvédő készülék
Eszköz rövid neve: Vigi NG125
Pólusok leírása: 2P
Névleges áramerősség: 63 A
Hálózat típus: AC
Hibaáram-védelem tulajdonságai
Hibaáram-érzékenység: 30 mA
Hibaáram-védelem késleltetési ideje: Azonnali
Hibaáram-védelem osztálya: A típus
Szabványok: IEC/EN 60947-2:Annex B
Műszaki paraméterek
Eszköz elhelyezkedése a rendszerben: Kimenő / Csoport bemenő
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 110...220 V AC 50/60 Hz
Hibaáram kioldási technológia: Feszültségtől független
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC/EN 60947-2 szerint
Névleges lökőfeszültség-állóság: 8 kV az IEC/EN 60947-2 szerint
Fizikai jellemzők
Szerelési támogatás: 35 mm szimmetrikus DIN-sín
Elektromos csatlakozás az MCB-hez: Csavarokkal
9 mm-es osztások: 5
Magasság: 118 mm
Szélesség: 99 mm
Mélység: 81 mm
Csatlakozások, környezeti paraméterek
Elektromos tartósság: 10000 ciklus az IEC/EN 60947-2 szerint
Csatlakozó kivezetések: Alagút típusú csatlakozók 1…35 mm² rugalmas vezetékhez
Alagút típusú csatlakozók 1,5…50 mm² merev vezetékhez
Huzal csupaszítási hossz: 20 mm
Meghúzási nyomaték: 3,5 N.m
IP védettségi fokozat: IP40 az IEC/EN 60947-2 szerint
Szennyezettségi fokozat: 3 az IEC/EN 60947-2 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzus állóság, 3000 A az IEC/EN 60947-2 szerint
Trópusállóság: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemeltetési tengerszint feletti magasság: 2000 m
