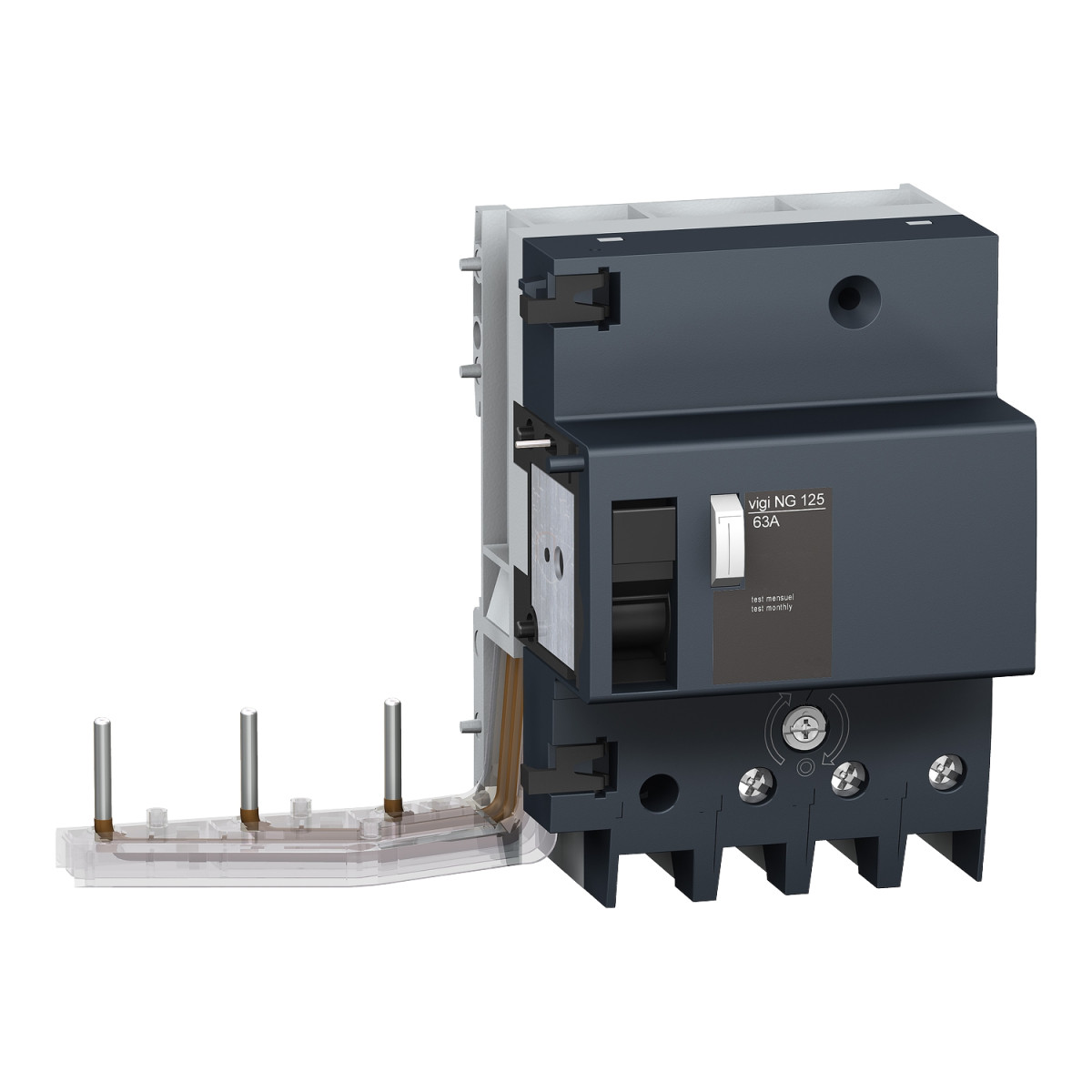

Az Acti9 Vigi NG125 áram-védőkioldó a Schneider Electric professzionális áramvédelmi eszközeinek kiemelkedő tagja. A 19003 cikkszámmal ellátott termék magas minőséget és megbízhatóságot képvisel a villamos hálózatok védelmében. Ez az AC típusú kiegészítő áram-védőkioldó három pólusú (3P) kialakítással és 63A névleges áramerősséggel rendelkezik, ami széles alkalmazási területet biztosít különböző villamossági rendszerekben.
A készülék pillanatnyi (instantaneous) működésű, 300 mA-es földzárlatvédelmi érzékenységgel, ami különösen alkalmassá teszi olyan helyeken, ahol a személyek védelme mellett a berendezések védelmét is biztosítani kell. A 230-415V AC üzemi feszültségtartományban működik 50/60 Hz hálózati frekvencián, így a legtöbb kereskedelmi és ipari alkalmazáshoz tökéletesen megfelel. Az eszköz kialakítása megfelel az IEC/EN 60947-2:Annex B szabványnak, ami garantálja a megbízható és biztonságos működést a legkülönfélébb felhasználási területeken.
Az Acti9 Vigi NG125 áram-védőkioldó technikai jellemzői között kiemelkedő a feszültségtől független kioldási technológia, a 690V-os szigetelési feszültség, valamint a 8 kV-os névleges lökőfeszültség-állóság. Szerelhetőség szempontjából rendkívül praktikus, hiszen 35 mm-es szimmetrikus DIN sínre rögzíthető, míg a kismegszakítóhoz csavarokkal csatlakoztatható. Méreteivel (118 mm magasság, 162 mm szélesség és 81 mm mélység) tökéletesen illeszkedik a szabványos kapcsolószekrényekbe. A termék 9 mm-es egységnyi helyigényű, és összesen 9 modult foglal el a DIN sínen.
A Schneider Electric Acti9 Vigi NG125 készülék IP40-es védettséggel rendelkezik az IEC/EN 60947-2 szerint, ami megfelelő védelmet biztosít a szilárd tárgyak behatolása ellen. Elektromos csatlakoztatása alagút típusú sorkapcsokkal történik, amelyek 1-35 mm² rugalmas és 1,5-50 mm² merev vezetékeket fogadnak. A vezeték csupaszolási hossza 20 mm, míg a csavarok meghúzási nyomatéka 3,5 Nm. Az eszköz elektromos élettartama 10000 ciklus, amely megfelel az IEC/EN 60947-2 szabványnak. A készülék kitűnő elektromágneses kompatibilitással rendelkezik, képes elviselni a 8/20 µs impulzust 3000 A áramerősségig. A termék 2000 méteres tengerszint feletti magasságig üzemeltethető, és 95%-os relatív páratartalmat képes elviselni 55°C-on.
Schneider Electric Acti9 Vigi NG125 - 19003 - áram - védőkioldó, AC osztály, 3P, 63A, 300mA műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Termék típusa: Kiegészítő áram-védőkioldó
Rövid eszköznév: Vigi NG125
Pólusok: 3P
Névleges áramerősség: 63 A
Hálózat típus: AC
Földzárlat érzékenység: 300 mA
Földzárlat-védelmi időkésleltetés: Pillanatnyi
Földzárlat-védelmi osztály: AC típus
Szabványok: IEC/EN 60947-2:Annex B
Kiegészítő információk
Eszköz helye a rendszerben: Kimenő, Csoportos bemenő
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 230...415 V AC 50/60 Hz
Maradékáram kioldási technológia: Feszültségtől független
Névleges szigetelési feszültség: 690 V AC 50/60 Hz, megfelel az IEC/EN 60947-2 szabványnak
Névleges lökőfeszültség-állóság: 8 kV, megfelel az IEC/EN 60947-2 szabványnak
Rögzítés: 35 mm-es szimmetrikus DIN sín
Elektromos csatlakozás a kismegszakítóhoz: Csavarokkal
9 mm-es osztások: 9
Magasság: 118 mm
Szélesség: 162 mm
Mélység: 81 mm
Elektromos élettartam: 10000 ciklus, megfelel az IEC/EN 60947-2 szabványnak
Csatlakozók: Alagút típusú sorkapcsok 1…35 mm² rugalmas, Alagút típusú sorkapcsok 1,5…50 mm² merev
Vezeték csupaszolási hossz: 20 mm
Meghúzási nyomaték: 3,5 N.m
Környezeti jellemzők
IP védettségi fokozat: IP40, megfelel az IEC/EN 60947-2 szabványnak
Szennyezettségi fokozat: 3, megfelel az IEC/EN 60947-2 szabványnak
Elektromágneses kompatibilitás: 8/20 µs impulzus állóság, 3000 A, megfelel az IEC/EN 60947-2 szabványnak
Trópusi klímavédelem: 2, megfelel az IEC 60068-1 szabványnak
Relatív páratartalom: 95% 55°C-on
Üzemi tengerszint feletti magasság: 2000 m
