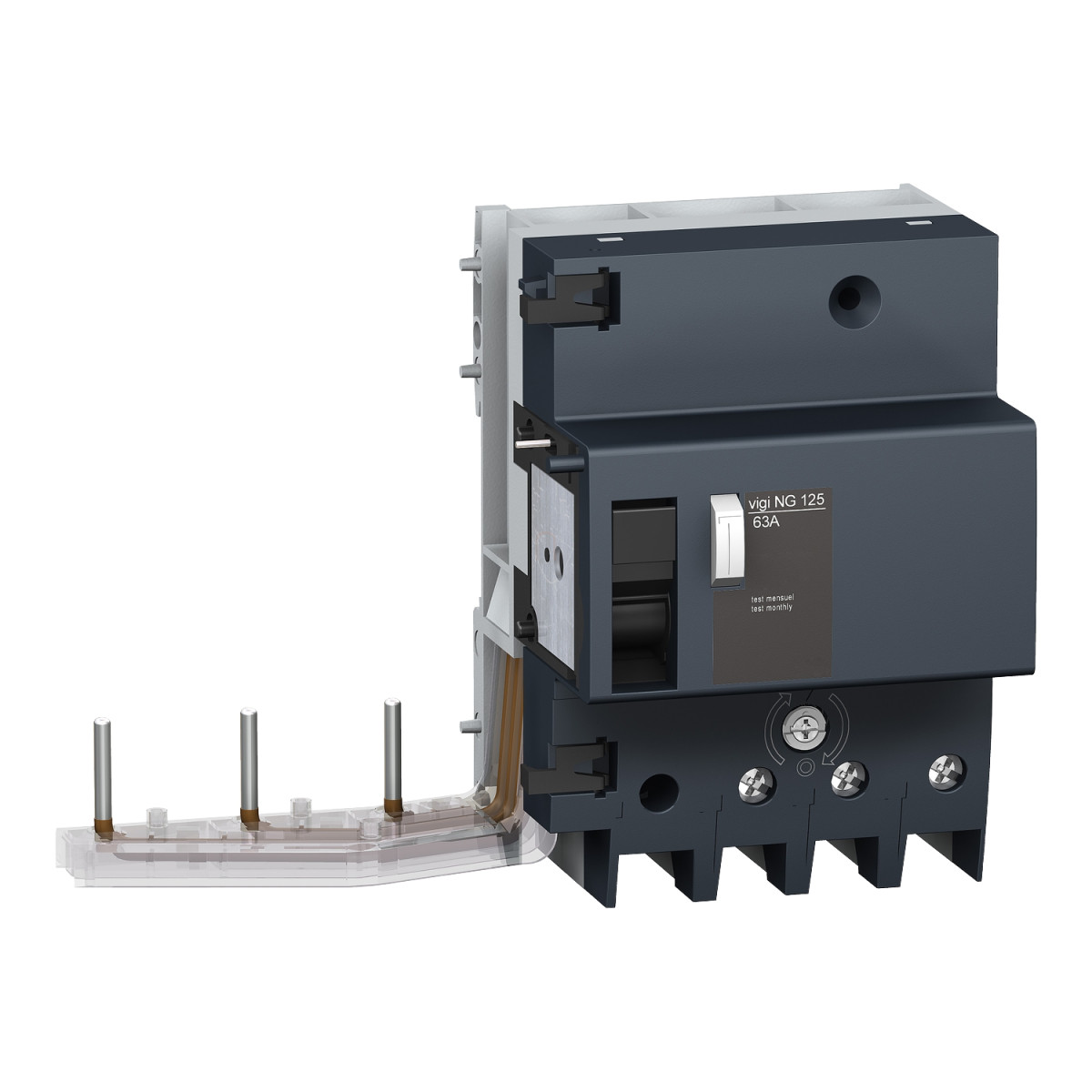

Az Acti9 Vigi NG125 egy prémium kategóriás kiegészítő áramvédő eszköz a Schneider Electric kínálatából, amely maximális védelmet biztosít az elektromos rendszerekben. A 19002 cikkszámú modell kifejezetten ipari és kereskedelmi alkalmazásokra lett kifejlesztve, ahol a megbízhatóság és a biztonság kiemelkedően fontos. Ez a 3 pólusú eszköz 63A névleges árammal rendelkezik, és AC típusú, azonnali kioldású védelmet nyújt 30mA érzékenységgel.
A Schneider Electric Acti9 Vigi NG125 áramvédő kioldó az IEC/EN 60947-2:Annex B szabványnak megfelelően tervezett, így maximális biztonságot garantál a teljes elektromos rendszerednek. A készülék 230-415V AC üzemi feszültségtartományban működik, 50/60 Hz hálózati frekvencián, és feszültségfüggetlen hibaáram kioldási technológiával rendelkezik. Ez azt jelenti, hogy megbízhatóan működik még feszültségingadozások esetén is, így folyamatos védelmet biztosít a személyek és berendezések számára.
A termék szerelése rendkívül egyszerű a 35 mm-es szimmetrikus DIN sínre történő rögzítésnek köszönhetően. Az MCB-hez való elektromos csatlakoztatás csavarokkal történik, így biztonságos és stabil kapcsolatot biztosít. A Schneider Electric Acti9 Vigi NG125 - 19002 modell méreteiben kompakt (118 mm magas, 162 mm széles és 81 mm mély), ugyanakkor rendkívül strapabíró, amit a 10000 ciklusos elektromos tartósság is bizonyít az IEC/EN 60947-2 szabványnak megfelelően. A csatlakozókhoz 1-35 mm² rugalmas vagy 1,5-50 mm² merev vezetékek használhatók, 20 mm vezeték csupaszítási hosszal és 3,5 Nm meghúzási nyomatékkal.
A Schneider Electric Acti9 Vigi NG125 áramvédő kioldó környezeti jellemzői is figyelemre méltóak. IP40 védettséggel rendelkezik az IEC/EN 60947-2 szerint, ami megfelelő védelmet nyújt por és szennyeződések ellen. A 3-as szennyezettségi fokozatnak megfelel, és kiemelkedő elektromágneses kompatibilitással bír, hiszen 8/20 μs impulzus ellenállása 3000A az IEC/EN 60947-2 szerint. A termék tropikalizációs értéke 2 az IEC 60068-1 szerint, és akár 95% relatív páratartalmat is elvisel 55°C-on. Működési magassága 2000 méterig garantált. A Schneider Electric Acti9 Vigi NG125 - 19002 cikkszámú áramvédő kioldó ideális választás minden olyan elektromos rendszerhez, ahol a biztonság és a megbízhatóság elsődleges szempont.
Schneider Electric Acti 9 Vigi NG125 - 19002 - áram - védőkioldó, AC osztály, 3P, 63A, 30mA műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Termék vagy komponens típus: Kiegészítő áramvédő eszköz
Eszköz rövid neve: Vigi NG125
Pólusok száma: 3P
Névleges áram: 63 A
Hálózat típusa: AC
Hibaáram-érzékenység: 30 mA
Hibaáram-védelem késleltetési ideje: Azonnali
Hibaáram-védelem osztálya: AC típus
Szabványok: IEC/EN 60947-2:B melléklet
Kiegészítő jellemzők
Eszköz elhelyezkedése a rendszerben: Kimenő / Csoportos bemeneti
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 230...415 V AC 50/60 Hz
Hibaáram-kioldási technológia: Feszültségfüggetlen
Névleges szigetelési feszültség: 690 V AC 50/60 Hz (IEC/EN 60947-2 szerint)
Névleges lökőfeszültség-állóság: 8 kV (IEC/EN 60947-2 szerint)
Szerelési alap: 35 mm-es szimmetrikus DIN sín
Elektromos csatlakozás: Csavarokkal az MCB-hez
9 mm-es osztások: 9
Magasság: 118 mm
Szélesség: 162 mm
Mélység: 81 mm
Elektromos tartósság: 10000 ciklus (IEC/EN 60947-2 szerint)
Csatlakozók: Alagút típusú csatlakozók 1…35 mm² rugalmas, 1,5…50 mm² merev
Vezeték csupaszítási hossz: 20 mm
Meghúzási nyomaték: 3,5 N.m
Környezeti tulajdonságok
IP védettségi fokozat: IP40 (IEC/EN 60947-2 szerint)
Szennyezettségi fokozat: 3 (IEC/EN 60947-2 szerint)
Elektromágneses kompatibilitás: 8/20 µs impulzus ellenállás, 3000 A (IEC/EN 60947-2 szerint)
Tropikalizáció: 2 (IEC 60068-1 szerint)
Relatív páratartalom: 95% 55°C-on
Működési magasság: 2000 m
