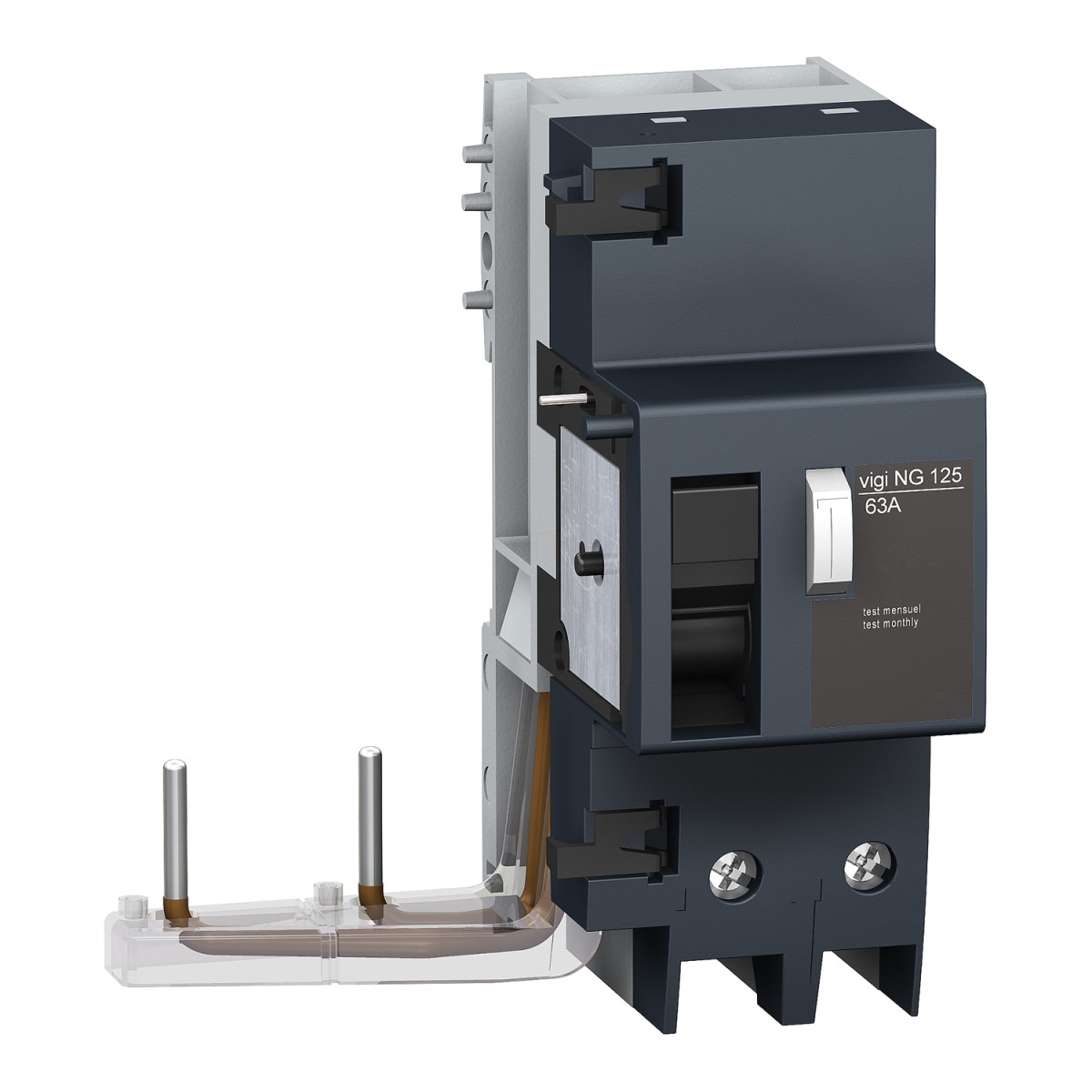

Az Acti9 Vigi NG125 egy professzionális minőségű, hozzáadott áram-védőkioldó eszköz, amely a Schneider Electric Acti9 termékcsaládjának része. A 19001 cikkszámú modell kifejezetten villamos hálózatok magas szintű védelméhez lett tervezve, hogy biztosítsa mind a rendszerek, mind a személyek védelmét a veszélyes hibaáramokkal szemben.
A termék 2 pólusú (2P) kialakítással rendelkezik, amely 63 amper névleges áramerősség mellett működik. AC típusú védelmi osztályba tartozik, ami azt jelenti, hogy hatékonyan érzékeli és kezeli a szinuszos váltakozó hibaáramokat. A készülék 300 milliamper érzékenységgel rendelkezik, és azonnali, késleltetés nélküli kioldást biztosít földzárlat esetén. Ez az eszköz 230-415V AC üzemi feszültségtartományban használható, ami kifejezetten alkalmassá teszi lakó- és kereskedelmi épületek elektromos hálózataiban való alkalmazásra.
A Schneider Electric Acti9 Vigi NG125 19001 modell feszültségfüggetlen hibaáram-kioldási technológiával van felszerelve, ami növeli a működési megbízhatóságot változó hálózati körülmények között is. A készülék megfelel az IEC/EN 60947-2:Annex B szabványoknak, garantálva a nemzetközi minőségi és biztonsági előírásoknak való megfelelést. Műszaki specifikációi között szerepel a 690V AC szigetelési feszültség és a 8 kV impulzus-állóképesség, ami magas szintű védelmet nyújt túlfeszültség ellen.
A telepítés szempontjából fontos, hogy az eszköz 35 mm-es szimmetrikus DIN-sínre szerelhető, és csavaros csatlakozással kapcsolható a megszakítóhoz. Méretei kompakt kialakítást biztosítanak: 118 mm magas, 99 mm széles és 81 mm mély, 5 darab 9 mm-es osztásközzel. A csatlakozó kapcsok alagút típusúak, amelyek 1-35 mm² rugalmas és 1,5-50 mm² merev vezetékek fogadására alkalmasak. A vezetékek csupaszítási hossza 20 mm, a javasolt meghúzási nyomaték pedig 3,5 Nm. A készülék elektromos élettartama 10000 ciklus az IEC/EN 60947-2 szabvány szerint, ami hosszú távú, megbízható működést biztosít még gyakori kapcsolási műveletek esetén is.
A Vigi NG125 áram-védőkioldót elsősorban elosztóhálózatok vagy csoportos betáplálások kimenő áramköreiben ajánlott alkalmazni. IP40-es védelmi fokozatával megfelelő védelmet nyújt a por és a szilárd tárgyak behatolása ellen. A termék 3-as szennyezettségi fokozatú környezetben is alkalmazható, és magas elektromágneses kompatibilitással rendelkezik, 8/20 μs impulzus esetén akár 3000A-t is képes elviselni. Működési környezetét tekintve 2000 méter tengerszint feletti magasságig és 95%-os relatív páratartalom mellett (55°C-on) is megbízhatóan működik.
Schneider Electric Acti 9 Vigi NG125 - 19001 - áram - védőkioldó, AC osztály, 2P, 63A, 30mA műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Termék típusa: Hozzáadott áram-védőkioldó
Eszköz rövid neve: Vigi NG125
Pólusok száma: 2P
Névleges áramerősség: 63 A
Hálózat típusa: AC
Hibaáram-érzékenység: 300 mA
Hibaáram-védelem késleltetési ideje: Azonnali
Hibaáram-védelem osztálya: AC típus
Szabványok: IEC/EN 60947-2:Annex B
Kiegészítő adatok
Eszköz elhelyezkedése a rendszerben: Kimenő áramkör, Csoport betáplálás
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 230...415 V AC 50/60 Hz
Hibaáram-kioldási technológia: Feszültségfüggetlen
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC/EN 60947-2 szerint
Névleges lökőfeszültség-állóság: 8 kV az IEC/EN 60947-2 szerint
Szerelési alap: 35 mm szimmetrikus DIN-sín
Elektromos csatlakozás az mcb-hez: Csavarokkal
9 mm-es osztásközök: 5
Fizikai jellemzők
Magasság: 118 mm
Szélesség: 99 mm
Mélység: 81 mm
Csatlakozás és elektromos tulajdonságok
Elektromos élettartam: 10000 ciklus az IEC/EN 60947-2 szerint
Csatlakozások - kapcsok: Alagút típusú kapcsok 1…35 mm² rugalmas vezetékhez
Alagút típusú kapcsok 1,5…50 mm² merev vezetékhez
Vezeték csupaszítási hossza: 20 mm
Meghúzási nyomaték: 3,5 N.m
Környezeti tulajdonságok
IP védettségi fokozat: IP40 az IEC/EN 60947-2 szerint
Szennyezettségi fokozat: 3 az IEC/EN 60947-2 szerint
Elektromágneses kompatibilitás: 8/20 µs impulzus-állóság, 3000 A az IEC/EN 60947-2 szerint
Trópusi klíma-állóság: 2 az IEC 60068-1 szerint
Relatív páratartalom: 95 % 55 °C-on
Üzemi magasság: 2000 m
