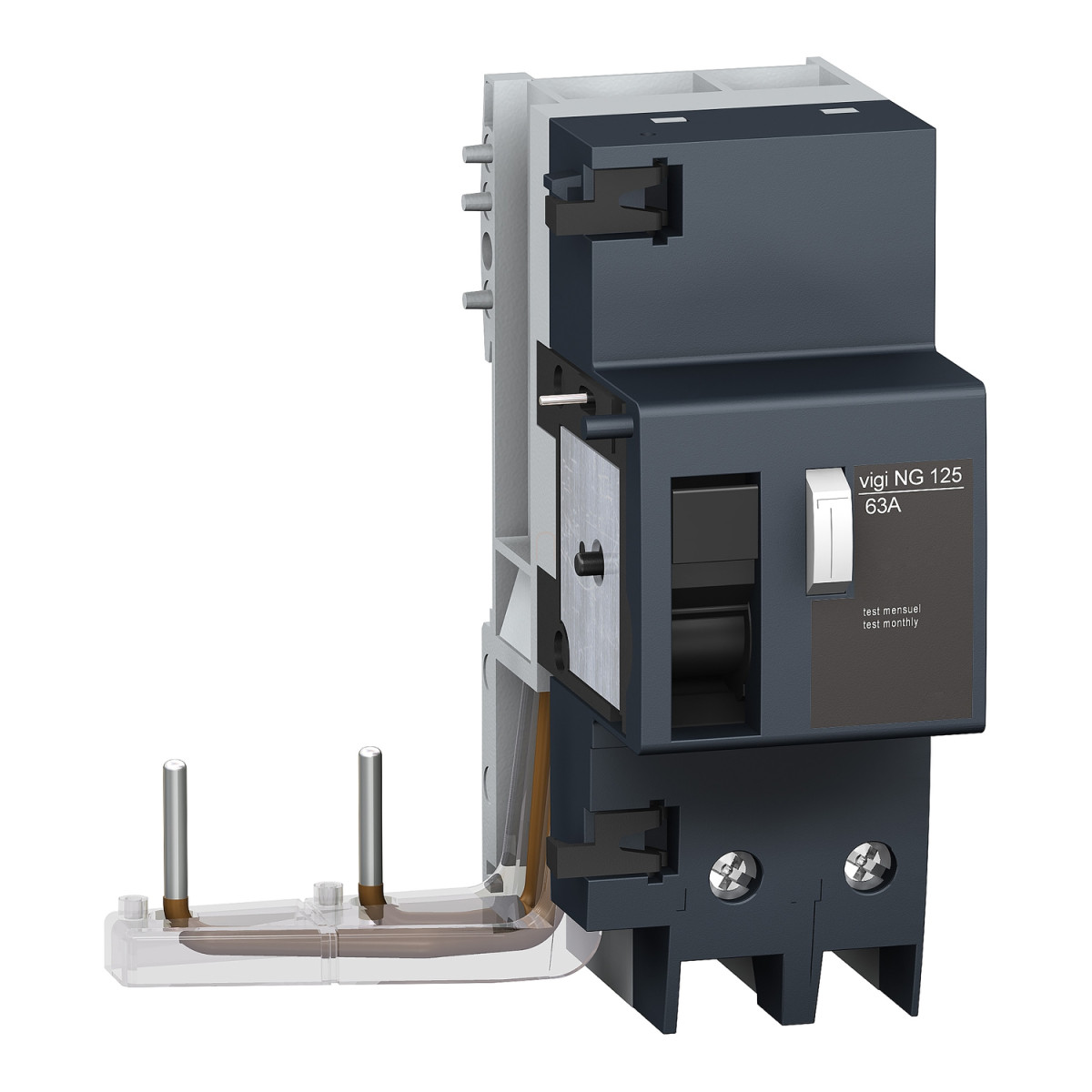

Az Acti9 Vigi NG125 típusú áram-védőkioldó a Schneider Electric Acti9 termékcsaládjának kiváló tagja, amely a 19000 cikkszámmal rendelkező modell kiemelkedő védelmi megoldást kínál elektromos rendszerek számára. Ez a kiegészítő áram-védőkioldó eszköz kifejezetten a modern villamos hálózatok biztonságának fokozására lett tervezve, ahol a személyi és vagyonvédelem elsődleges szempont.
Az Acti9 Vigi NG125 19000 modell egy 2 pólusú kivitelben készült, 63A névleges áramerősségű eszköz, amely AC típusú érzékelési technológiával és azonnali (instantaneous) kioldási idővel rendelkezik. A 30mA-es hibaáram-érzékenység ideális személyvédelmi alkalmazásokhoz, megfelel az IEC/EN 60947-2: B melléklet szabványnak. Az eszköz 230-415V AC működési feszültségtartományban használható, amely alkalmassá teszi különböző hálózati környezetben történő alkalmazásra, 50/60 Hz hálózati frekvencia mellett.
A termék kiemelkedő műszaki paraméterekkel rendelkezik: 690V AC szigetelési feszültséggel és 8 kV lökőfeszültség-állósággal bír, ami megbízható teljesítményt biztosít még szélsőséges hálózati körülmények között is. Elektromos tartóssága 10000 ciklus az IEC/EN 60947-2 szabvány szerint. A Vigi NG125 áram-védőkioldó feszültségfüggetlen hibaáram kioldási technológiával működik, ami extra biztonságot jelent. Az IP40-es védettségi fokozat és a 3-as szennyezettségi fok szerinti megfelelőség tovább növeli a termék alkalmazhatóságát különböző környezetekben. Az elektromágneses kompatibilitás terén 8/20 μs impulzus-állósággal rendelkezik, 3000A terhelhetőséggel.
A Schneider Electric Acti9 Vigi NG125 19000 modell telepítése rendkívül egyszerű: 35 mm-es szimmetrikus DIN sínre szerelhető, a megszakítóhoz történő elektromos csatlakoztatása csavarozással történik. A készülék 5 darab 9 mm-es osztásegységet foglal el a DIN sínen. Méreteivel (118 mm magasság, 99 mm szélesség, 81 mm mélység) kompakt megoldást kínál kapcsolószekrények és elosztók számára. A termék alagút típusú csatlakozókkal rendelkezik, amelyek 1...35 mm² rugalmas és 1,5...50 mm² merev vezetékek fogadására alkalmasak, 20 mm-es vezeték-csupaszítási hosszt és 3,5 Nm meghúzási nyomatékot igényelnek. Az Acti9 Vigi NG125 19000 modell ideális választás leágazási és csoportos betáplálási pontokon, ahol megbízható személyvédelemre van szükség.
Schneider Electric Acti 9 Vigi NG125 - 19000 - áram - védőkioldó, AC osztály, 2P, 25A, 30mA műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 Vigi NG125
Termék típusa: Kiegészítő áram-védőkioldó
Rövid terméknév: Vigi NG125
Pólusok leírása: 2P
Névleges áram: 63 A
Hálózat típusa: AC
Hibaáram érzékenység: 30 mA
Hibaáram-védelem késleltetése: Azonnali
Hibaáram-védelem osztálya: AC típus
Szabványok: IEC/EN 60947-2:B melléklet
Kiegészítő jellemzők
Eszköz elhelyezkedése a rendszerben: Leágazás, Csoport betáplálás
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 230...415 V AC 50/60 Hz
Hibaáram kioldás technológia: Feszültségfüggetlen
Névleges szigetelési feszültség: 690 V AC 50/60 Hz (IEC/EN 60947-2 szerint)
Névleges lökőfeszültség-állóság: 8 kV (IEC/EN 60947-2 szerint)
Szerelési alap: 35 mm szimmetrikus DIN sín
Elektromos csatlakoztatás a kismegszakítóhoz: Csavarokkal
9 mm-es osztásegységek: 5
Magasság: 118 mm
Szélesség: 99 mm
Mélység: 81 mm
Elektromos élettartam: 10000 ciklus (IEC/EN 60947-2 szerint)
Csatlakozások - kapcsok: Alagút típusú kapcsok 1...35 mm² rugalmas vezetékekhez, Alagút típusú kapcsok 1,5...50 mm² merev vezetékekhez
Vezeték csupaszítási hossza: 20 mm
Meghúzási nyomaték: 3,5 N.m
Környezeti jellemzők
IP védettség: IP40 (IEC/EN 60947-2 szerint)
Szennyezettségi fok: 3 (IEC/EN 60947-2 szerint)
Elektromágneses kompatibilitás: 8/20 µs impulzusállóság, 3000 A (IEC/EN 60947-2 szerint)
Trópusi környezetállóság: 2 (IEC 60068-1 szerint)
Relatív páratartalom: 95% 55 °C-on
Üzemeltetési magasság: 2000 m
