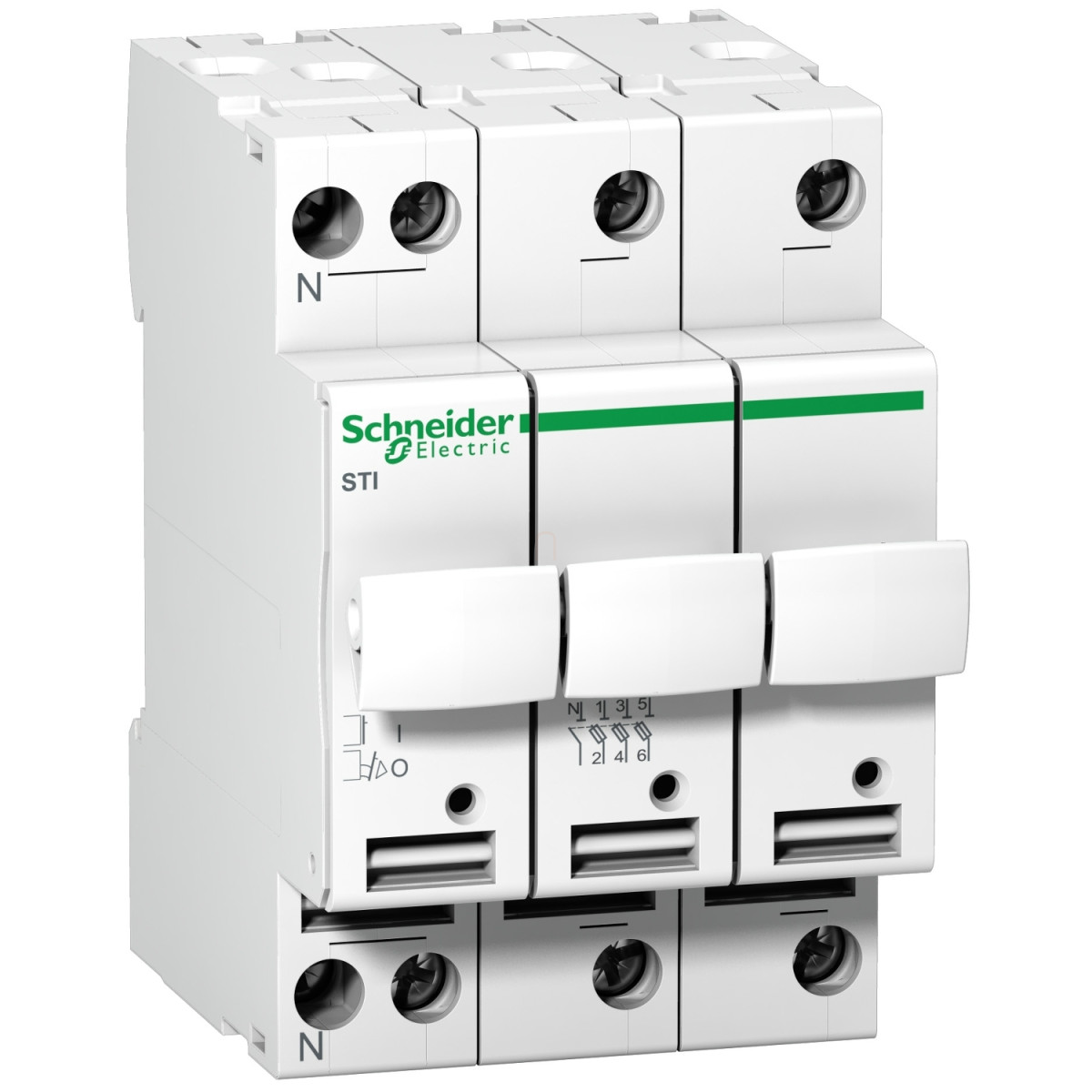

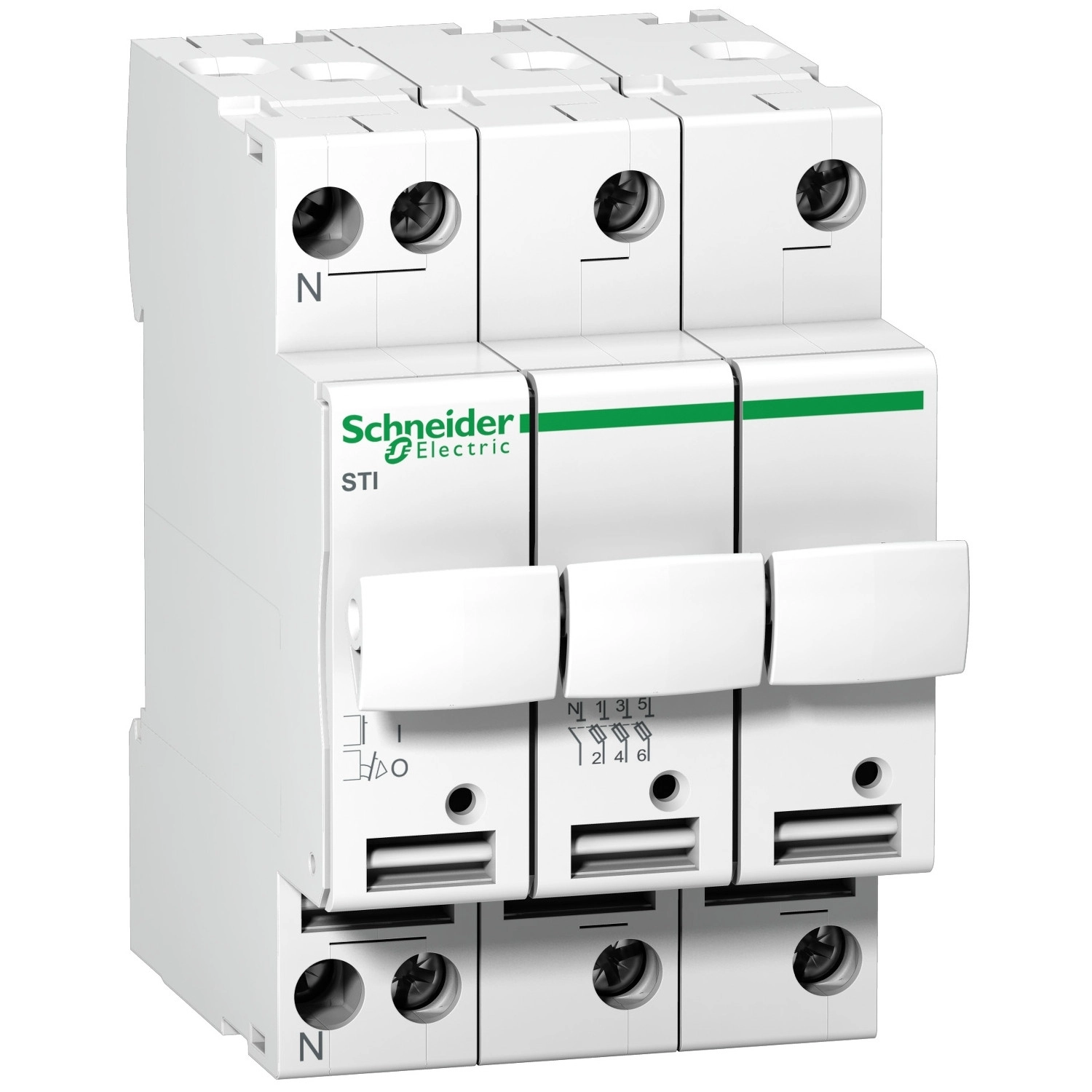

Az Acti9 STI A9N15658 olvadóbiztosítós szakaszolókapcsoló a Schneider Electric átfogó Acti9 termékcsaládjának része, amely megbízható védelmet és rugalmas működést biztosít különböző elektromos hálózatokban. Ez a 3P+N kivitelű modell kifejezetten 10,3 x 38 mm méretű olvadóbiztosítókhoz készült, és 25 A-es névleges árammal rendelkezik, így ideális megoldást kínál mind lakó-, mind ipari környezetben történő alkalmazásokhoz.
A készülék konstrukciója kiváló minőséget és hosszú élettartamot garantál. Az A9N15658 modell kompakt méretei (magasság: 81 mm, szélesség: 54 mm, mélység: 75 mm) lehetővé teszik a helytakarékos beépítést elosztószekrényekbe vagy kapcsolótáblákba. A DIN-sínre pattintható kivitel gyors és egyszerű felszerelést biztosít, míg a fehér színű ház jól illeszkedik a modern villamos installációk esztétikájához. Az eszköz 6 darab 9 mm-es osztást foglal el a szerelősínen.
A Schneider Electric Acti9 STI A9N15658 szakaszolókapcsoló műszaki paraméterei kiemelkedőek: 500 V AC névleges üzemi feszültséggel és azonos szigetelési feszültséggel rendelkezik 50/60 Hz-en. A készülék többféle névleges áramértékkel használható, így 2 A, 4 A, 6 A, 10 A, 16 A, 20 A és 25 A-es alkalmazásokhoz egyaránt megfelelő. Mind az AM, mind a GG típusú olvadóbiztosítókkal kompatibilis, ami széles körű felhasználási lehetőségeket kínál. Az IP20-as védettség biztosítja, hogy a készülék megfelelően védett legyen a környezeti hatásoktól, emellett a termék -20°C és +60°C közötti üzemi hőmérséklet-tartományban használható, ami szélsőséges környezeti feltételek mellett is stabil működést garantál.
A csatlakoztathatóság területén is rendkívül rugalmas megoldást kínál az A9N15658. A csavarszorítós csatlakozók lehetővé teszik 1 darab 0,75-10 mm² merev vagy 0,5-6 mm² hajlékony vezeték, illetve 2 darab 0,75-4 mm² merev vagy 0,5-6 mm² hajlékony vezeték biztonságos rögzítését. A vezetékek csupaszolási hossza 12 mm, a csatlakozók meghúzási nyomatéka pedig 2 N.m. Ez a sokoldalú csatlakozási lehetőség különösen előnyös komplex rendszerek kiépítésénél vagy felújításoknál. A termék megfelel a szigorú IEC 60269-1/2 és IEC EN 60947-3 szabványok előírásainak, ami biztosítja a megbízható működést és a hosszú élettartamot.
Schneider Electric Acti 9 STI - A9N15658 - olvadóbiztosítós szakaszolókapcsoló, 3P - N, 25A, 10.3x38mm műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 STI
Terméktípus: Olvadóbiztosítós szakaszolókapcsoló
Rövid terméknév: STI
Pólusok: 3P + N
Kiegészítő adatok
Névleges áram: 2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A
Biztosító karakterisztika: AM, GG
Biztosító méret: 10.3 x 38 mm
Névleges üzemi feszültség: 500 V AC
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Szerelési mód: Rápattintható
Szerelési alap: DIN sín
9 mm-es osztások: 6
Fizikai jellemzők
Magasság: 81 mm
Szélesség: 54 mm
Mélység: 75 mm
Szín: Fehér
Csatlakozások
Terminálok: Csavarszorítós csatlakozók 1 vezeték 0.75…10 mm² merev
Csavarszorítós csatlakozók 1 vezeték 0.5…6 mm² hajlékony
Csavarszorítós csatlakozók 2 vezeték 0.75…4 mm² merev
Csavarszorítós csatlakozók 2 vezeték 0.5…6 mm² hajlékony
Vezeték csupaszolási hossz: 12 mm
Meghúzási nyomaték: 2 N.m
Környezeti jellemzők
Szabványok: IEC 60269-1/2, IEC EN 60947-3
IP védettség: IP20
Szennyezettségi fok: 3
Üzemi környezeti hőmérséklet: -20…60 °C
Tárolási környezeti hőmérséklet: -40…80 °C
