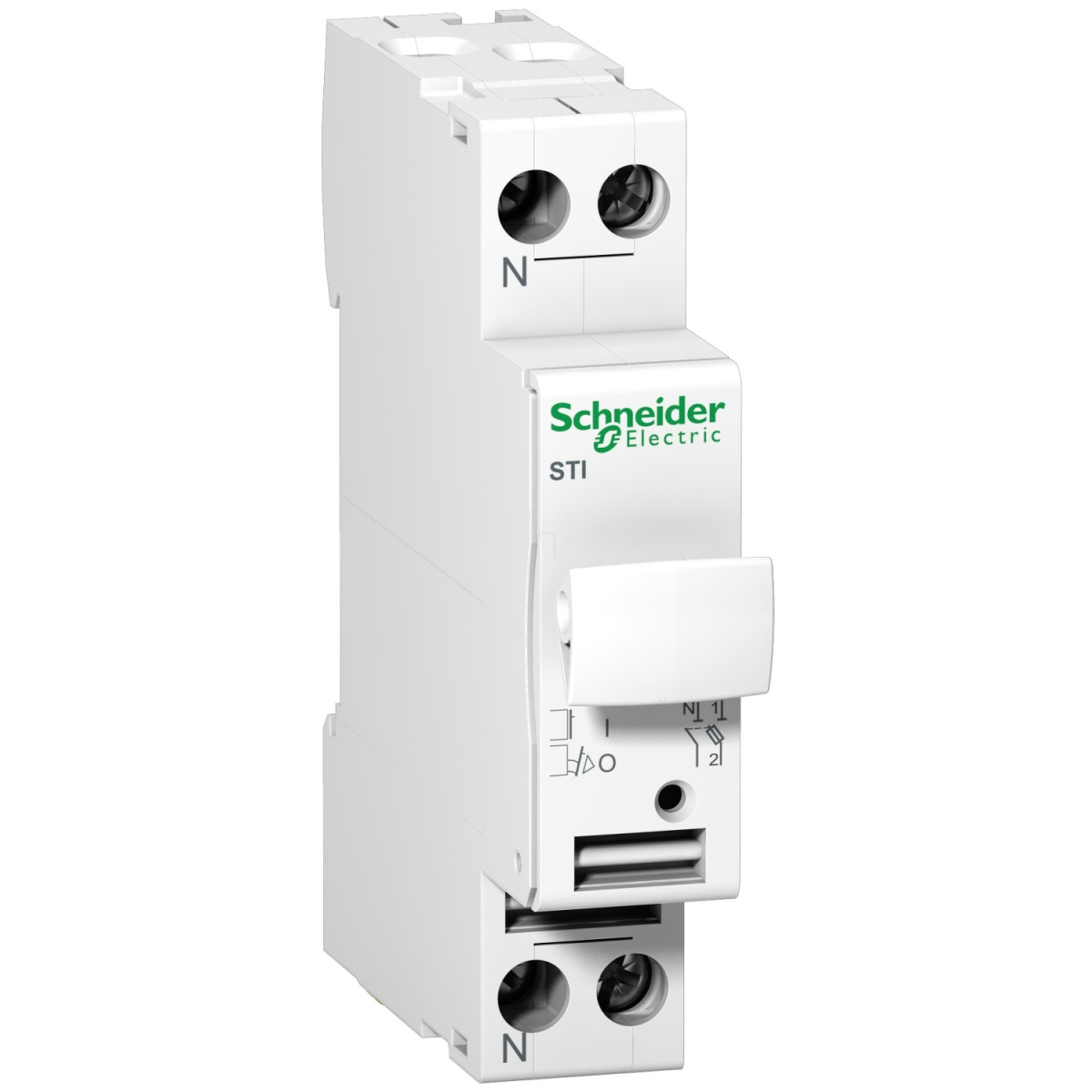

Az Acti9 STI olvadóbiztosítós szakaszolókapcsoló a Schneider Electric korszerű készülékcsaládjának megbízható tagja, amely kiválóan alkalmazható lakossági és ipari villamos rendszerekben egyaránt. Az A9N15646 cikkszámú, 1P + N kialakítású modell tökéletes választás, ha biztonságos és megbízható védelmi megoldást keresel 10,3 x 38 mm méretű olvadóbiztosítók alkalmazásával, akár 25 A névleges áramerősségig.
A készülék DIN sínre pattintható kivitelben készül, így könnyen és gyorsan telepíthető elosztószekrényekbe, mindössze 2 darab 9 mm-es modul szélességet foglalva. A fehér színű ház kompakt méretekkel rendelkezik: 81 mm magas, 18 mm széles és 75 mm mély. Az IP20-as védelmi fokozat biztosítja a megfelelő érintésvédelmet, miközben a készülék -20 és +60 °C közötti hőmérséklettartományban megbízhatóan üzemel. A Schneider Electric Acti9 STI szakaszolókapcsoló az IEC 60269-1/2 és IEC EN 60947-3 szabványoknak megfelelően készül, így teljes mértékben megfelel az európai villamos berendezésekre vonatkozó követelményeknek.
A csavaros csatlakozókkal történő bekötés rendkívül rugalmas: csatlakoztathatsz egyetlen 0,75-10 mm² merev vagy 0,5-6 mm² hajlékony vezetéket, de akár két párhuzamos 0,75-4 mm² merev vagy 0,5-6 mm² hajlékony vezetéket is. A vezetékek ideális csupaszolási hossza 12 mm, a csatlakozók meghúzási nyomatéka pedig 2 Nm. Ez a kialakítás biztosítja a stabil elektromos kapcsolatot és a hosszú távú megbízható működést. Az A9N15646 olvadóbiztosítós szakaszolókapcsoló különböző névleges áramerősségű biztosítékokkal használható: 2 A, 4 A, 6 A, 10 A, 16 A, 20 A vagy 25 A, AM vagy GG karakterisztikájú olvadóbiztosítók esetén. A maximális üzemi feszültség 500 V AC, szigetelési feszültsége szintén 500 V AC 50/60 Hz.
A Schneider Electric Acti9 STI olvadóbiztosítós szakaszolókapcsoló különösen ajánlott olyan alkalmazásokhoz, ahol fontos a kompakt méret, a magas üzembiztonság és a megfelelő védelmi funkció. Ideális választás elosztószekrényekbe, ipari kapcsolóberendezésekbe, valamint kisebb ipari és kereskedelmi létesítmények villamos rendszereibe. A 3-as szennyezettségi fokozat szerinti minősítés lehetővé teszi a készülék használatát olyan környezetben is, ahol vezetőképes szennyeződés vagy kondenzáció fordulhat elő. Az A9N15646 cikkszámú szakaszolókapcsolót elsősorban olyan szakembereknek ajánljuk, akik minőségi, megbízható és széles körben alkalmazható védelmi eszközt keresnek különböző villamos rendszerekhez.
Schneider Electric Acti 9 STI - A9N15646 - olvadóbiztosítós szakaszolókapcsoló műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméknév: Acti9 STI
Terméktípus: Olvadóbiztosítós szakaszolókapcsoló
Rövid terméknév: STI
Póluskialakítás: 1P + N
Műszaki paraméterek
Névleges áramerősség: 2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A
Biztosíték karakterisztika: AM, GG
Biztosíték méret: 10,3 x 38 mm
Névleges üzemi feszültség: 500 V AC
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Szerelési jellemzők
Szerelési mód: Felkattintható
Szerelési alap: DIN sín
9 mm modulszélesség: 2
Magasság: 81 mm
Szélesség: 18 mm
Mélység: 75 mm
Szín: Fehér
Csatlakozási adatok
Csatlakozás típusa: Csavaros csatlakozók
1 vezeték 0,75...10 mm² merev
1 vezeték 0,5...6 mm² hajlékony
2 vezeték 0,75...4 mm² merev
2 vezeték 0,5...6 mm² hajlékony
Vezeték csupaszolási hossz: 12 mm
Meghúzási nyomaték: 2 Nm
Környezeti feltételek
Szabványok: IEC 60269-1/2, IEC EN 60947-3
IP védettség: IP20
Szennyezettségi fokozat: 3
Üzemi környezeti hőmérséklet: -20...60 °C
Tárolási környezeti hőmérséklet: -40...80 °C
