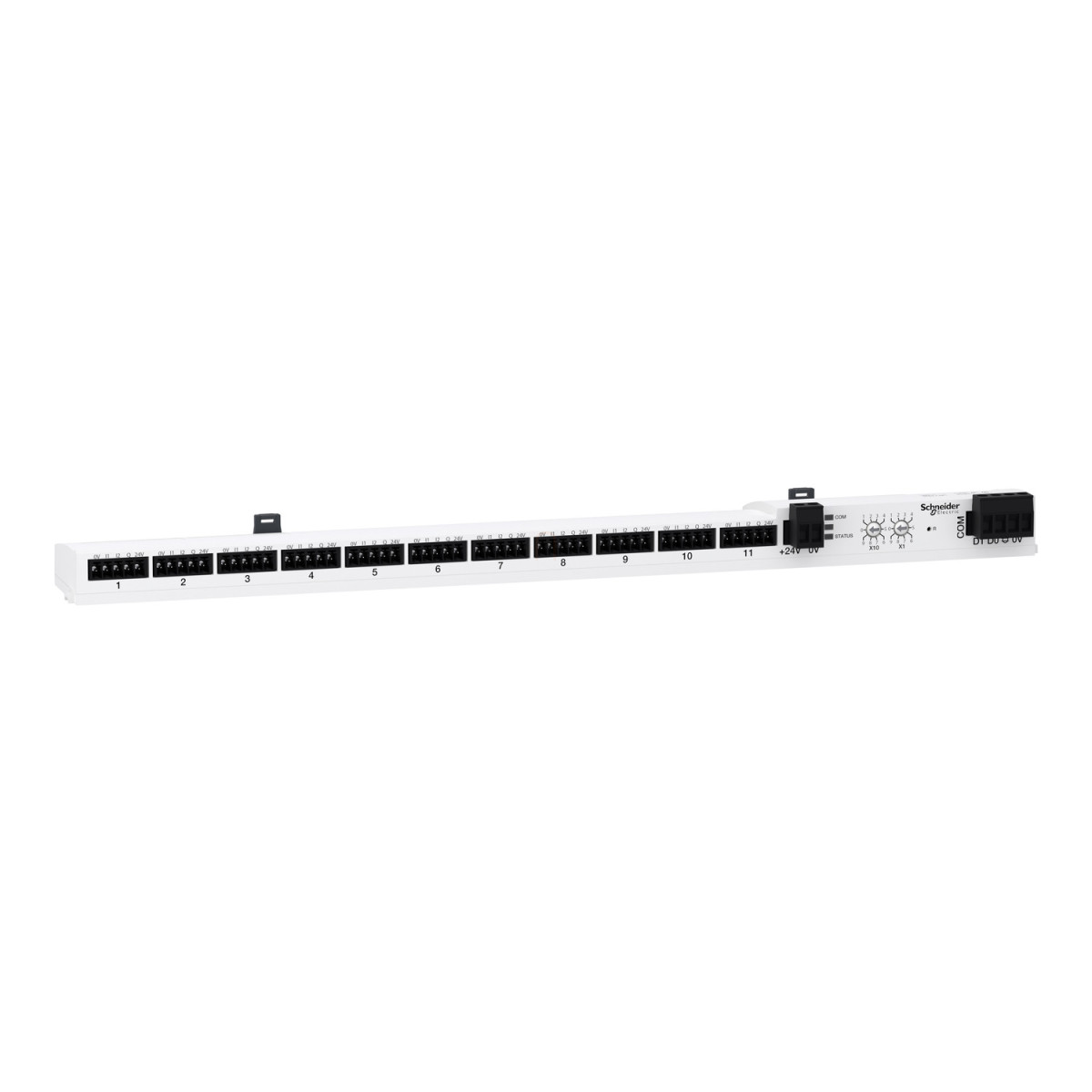

A Schneider Electric EcoStruxure I/O Smart Link kommunikációs modulja (A9XMSB11) egy intelligens, Modbus RS485 protokollt használó eszköz, amely az Acti 9 termékcsaládhoz tartozik. Ez a modul kiválóan alkalmazható load control (terhelés vezérlés), megszakító állapotfelügyelet és alapvető energia mérés területeken, így ideális választás épületüzemeltetési rendszerekhez és kisebb kereskedelmi létesítményekhez.
Az I/O Smart Link modul akár 11 vezetékes eszköz csatlakoztatását teszi lehetővé egyetlen csoportban, 11 digitális csatornán keresztül. Minden digitális csatorna 2 bemenettel és 1 kimenettel rendelkezik, ami rendkívül rugalmas integrációs lehetőségeket biztosít. A beépített BMS (Building Management System) kompatibilis webszerver, valamint a Modbus szerver funkció lehetővé teszi a rendszer könnyű integrálását épületfelügyeleti rendszerekbe.
A modul működéséhez 24 V DC ±20% tápfeszültség szükséges, maximális áramfelvétele pedig 1,5 A. A digitális bemenetek áramnyelvűek, 24 V DC ±20% feszültséggel működnek 2,5 mA áramerősség mellett, és 2 ms elektronikus szűrési idővel rendelkeznek a 0-ról 1-es állapotra váltáskor. A digitális kimenet logikai áramforrás típusú, 24 V DC - 100 mA jellemzőkkel, kevesebb mint 1 V feszültségeséssel 1-es állapotban. Az eszköz védett a fordított polaritás ellen mind a tápellátás, mind a bemenetek esetén, valamint túlfeszültség ellen 33 V DC-nél a digitális kimeneteknél. 10 ms-os immunitással rendelkezik a mikro-megszakításokkal szemben.
Az A9XMSB11 modul helyi jelzőfényekkel is el van látva: egy sárga LED jelzi a kommunikációt, míg egy másik LED (zöld, narancssárga és piros színnel) az állapotot mutatja. A Modbus címet (01-99) címkódolókkal lehet beállítani, és több reset lehetőség áll rendelkezésre: gyári visszaállítás az előlapon, bootolt nyomógombbal, címkódolóval, illetve a tápellátás ki-be kapcsolásával. A modul vízszintesen és függőlegesen is felszerelhető DIN sínre, színe fehér (RAL 9003).
Csatlakozási szempontból a készülék elülső oldalán találhatók a csatlakozók. A digitális be-/kimenetekhez 11 rugós Ti24 sorkapocs szükséges (külön rendelendő), valamint egy-egy dugaszolható csatlakozó a tápáramkörhöz és a kommunikációs buszhoz. Különböző vezetékkeresztmetszetek csatlakoztatására alkalmas, mind a kommunikációs busz, mind a vezérlés és tápáramkör esetében. A csatlakoztatható vezetékek mérete 0,2-1,5 mm² között változhat, rugalmas vagy merev, érvéghüvellyel vagy anélkül.
A kommunikációs hálózat típusa RS485 Modbus RTU kliens/szerver SUB-D 9, amely 4800 bps, 9600 bps, 19200 bps és 38,4 Kbps sebességgel működhet. A készülék fizikai méretei: 22,5 mm magasság, 359 mm szélesség és 42 mm mélység, nettó tömege 188 g. A csomagban található egy busz csatlakozó készlet, egy tápcsatlakozó készlet és két rögzítőkapocs készlet.
Az I/O Smart Link modul széles kompatibilitási tartománnyal rendelkezik, amely magában foglalja az Acti 9, Multi9 és Linergy termékcsaládok számos eszközét, például: Acti 9 iTL kiegészítő, Linergy FM, Acti 9 iOF+SD 24, Acti 9 iACT24, Acti 9 iATL24, PowerLogic impulzuskimeneti mérő, valamint különböző Acti 9 és Multi9 megszakítók és egyéb készülékek. Az üzembe helyezéshez az EcoStruxure Power Commission interfész használható. Az eszköz IP20 védettséggel és IK06 ütésállósággal rendelkezik, működési hőmérséklet-tartománya -25...60°C, tárolási hőmérséklet-tartománya pedig -40...85°C.
Schneider Electric Acti 9 Smartlink Modbus - A9XMSB11 műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Termékcsalád: EcoStruxure
Terméktípus: Smart kommunikációs modul
Terméknév: EcoStruxure I/O Smart Link
Eszköz rövid neve: I/O Smart Link
Alkalmazás típusa: Terhelésvezérlés, megszakító állapotfigyelés, alapvető energiamérés
Műszaki specifikációk
Maximális csatlakoztatható eszközök száma: 11 vezetékes eszköz
Csatornák csoportja: 1 csoport 11 digitális csatornával
Maximális tápáram: 1,5 A
Névleges tápfeszültség: 24 V DC +/- 20 %
Eszközökhöz való csatlakoztatás: Digitális bemenet és kimenet, impulzus kimenet mérő
Kommunikációs szolgáltatás: Modbus szerver RS485-höz, BMS vezérlővel kompatibilis webszerver
Bemenet/kimenet jellemzők
Be-/kimenet típusa: 2 bemenet + 1 kimenet digitális csatornánként
Bemenet típusa: Áramelnyelő digitális bemenethez, 24 V DC +/- 20 % 2,5 mA-nél
Maximális állandó áram: 5 mA digitális bemenetnél
Elektronikus szűrési idő: 2 ms digitális bemenetnél 0 állapotból 1 állapotba
Kimenet típusa: Logikai áramforrás: 24 V - DC - 100 mA
Maximális feszültségesés: <1 V 1-es állapotú digitális kimenetnél
Védelem és helyi jelzések
Védelem típusa: Fordított polaritás ellen tápellátásnál, fordított polaritás ellen bemenetnél, túlfeszültség ellen 33 V DC-nél digitális kimenethez
Mikromegszakításokkal szembeni immunitás: 10 ms
Visszaállítás: Gyári visszaállítás az előlapon, bootolt nyomógombbal, címkódolóval, tápellátás ki-be csatlakoztatásával
Helyi jelzések: Kommunikáció: 1 LED (sárga), Állapot: 1 LED (zöld, narancssárga és piros)
Fizikai jellemzők
Szerelési pozíció: Vízszintes és függőleges DIN sínen
Szín: Fehér (RAL 9003)
Csatlakozás helye: Elöl
Magasság: 22,5 mm
Szélesség: 359 mm
Mélység: 42 mm
Környezeti feltételek
IP védettségi fokozat: IP20
IK védettségi fokozat: IK06 IEC 62262 szerint
Szennyezettségi fok: 3
Relatív páratartalom: 0...93 % 40 °C-on
Működési magasság: 0...2000 m
Környezeti működési hőmérséklet: -25...60 °C
Környezeti tárolási hőmérséklet: -40...85 °C
