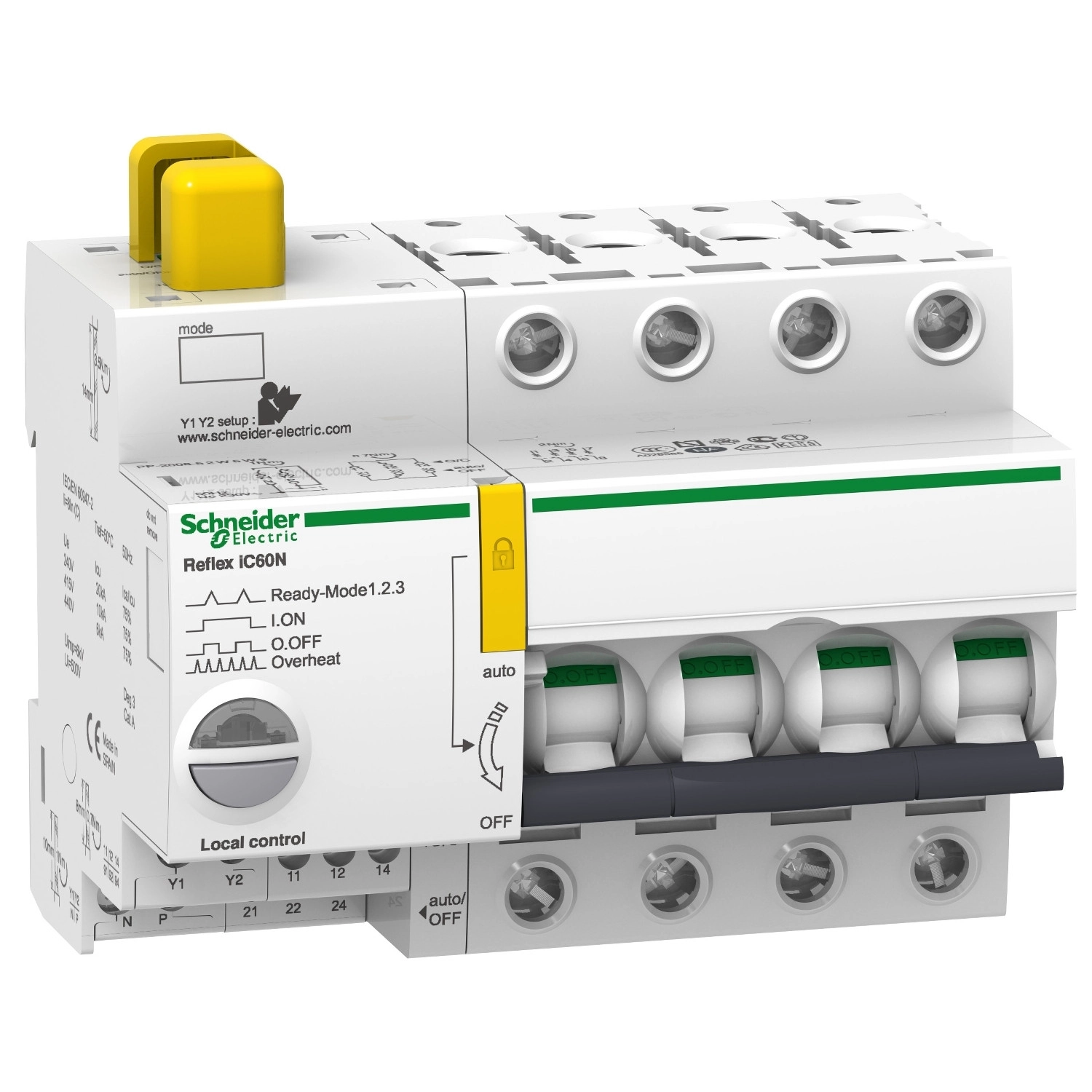

A Schneider Electric Acti 9 Reflex iC60N Ti24 63 A 4P C jelleggörbés integrált vezérlésű kismegszakító kiváló megoldást nyújt az ipari és kereskedelmi elosztórendszerek számára. Ez a termék egyesíti a hagyományos kismegszakítók védelmi funkcióit a fejlett távvezérlési képességekkel, így ideális választás olyan alkalmazásokhoz, ahol szükség van a távolról történő áramkör-felügyeletre és -vezérlésre.
A Reflex iC60N Ti24 (A9C62463) kismegszakító 63 amper névleges áramerősséggel és C jelleggörbével rendelkezik, ami megfelelő védelmet biztosít mind túlterhelés, mind rövidzárlat esetén. A 4 pólusú kialakítás teljes körű védelmet nyújt mind a négy vezetéken. A termék megszakítóképessége 20 kA 220-240 V AC esetén, illetve 10 kA 380-415 V AC esetén az EN/IEC 60947-2 szabványnak megfelelően, így megfelelő védelmet biztosít a legtöbb alkalmazási területen. Az 500 V AC névleges szigetelési feszültség további biztonságot garantál.
A Reflex iC60N kismegszakító különlegessége a beépített vezérlési funkció, amely lehetővé teszi a távolról történő működtetést. A vezérlés többféle módon is megvalósítható: impulzus vezérléssel, folyamatos paranccsal, vagy a készüléken található ON/OFF gombbal. A vezérlőkör feszültségellátása rugalmasan alakítható: kompatibilis 230V AC, 24V AC, 48V AC, 24V DC és 48V DC vezérlőfeszültségekkel is. A termék állapotát színes LED-ek jelzik: a piros LED a hibát, a zöld LED a bekapcsolt állapotot, míg a villogó LED-ek különböző üzemállapotokat (kioldás, túlmelegedés, készenlét) mutatnak.
A Reflex iC60N kismegszakító fizikai jellemzői is praktikusak: 35 mm-es szimmetrikus DIN sínre szerelhető, méretei pedig kompaktak (magasság 84 mm, szélesség 117 mm, mélység 77 mm). A mechanikai tartósság 50000 kapcsolási ciklus, míg az elektromos tartósság AC-1 kategóriában szintén 50000 ciklus. A termék padlózárral is ellátható az OFF pozícióban, ami növeli a biztonságot karbantartási műveletek során. Földzárlat elleni védelemként külön blokk csatlakoztatható hozzá, és kompatibilis PLC rendszerekkel is. Az IP20-as védettség megfelelő védelmet biztosít a por és az érintés ellen, míg a 3-as szennyezettségi fok és a 2-es tropikalizáció jelzi, hogy ipari környezetben is megbízhatóan működik, akár 93%-os relatív páratartalom és 40°C hőmérséklet mellett.
Schneider Electric Acti 9 Reflex iC60N - A9C62463 - beépített megszakító vezérlés, 4P, C, 63A műszaki adatok
Fő jellemzők
Alkalmazási terület: Elosztás, Vezérlés
Termékcsalád: Acti9
Termék neve: Reflex iC60
Termék rövid neve: Reflex iC60N
Termék vagy alkatrész típusa: Integrált vezérlésű kismegszakító
Pólusok leírása: 4P
Védett pólusok száma: 4
Hálózat típusa: AC
Kioldóegység technológiája: Hőmágneses
Jelleggörbe kód: C
Kiegészítő információk
Névleges áram [In]: 63 A
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kód: N
Megszakítóképesség: 20 kA Icu 220...240 V AC 50/60 Hz az EN/IEC 60947-2 szerint
10 kA Icu 380...415 V AC 50/60 Hz az EN/IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 500 V AC
Érintkezőpozíció-jelző: Igen
Vezérlés típusa: Távvezérlés impulzussal
Kapcsoló
Távvezérlés folyamatos paranccsal
ON/OFF gomb
Vezérlőjel típusa: Impulzus
Fenntartott
Fenntartott nagyon alacsony feszültség
Helyi jelzés: Piros LED: hiba
Zöld LED: eszköz BE
Villogó LED: eszköz kioldott
Villogó LED: eszköz túlmelegedett
Villogó LED: eszköz készenléti állapotban
Vezérlőáramkör feszültsége [Uc]: 230 V AC 50/60 Hz
24 V AC 50/60 Hz
48 V AC 50/60 Hz
24 V DC
48 V DC
Névleges tápfeszültség [Us]: 230 V AC 50/60 Hz-en
Szerelési mód: Rögzített
Szerelési alap: 35 mm szimmetrikus DIN-sín
9 mm-es osztás: 13
Magasság: 84 mm
Szélesség: 117 mm
Mélység: 77 mm
Szín: Fehér
Mechanikai tartósság: 50000 ciklus
Elektromos tartósság: AC-1: 50000 ciklus AC 50 Hz
Lakattal lezárható: Lakattal lezárható
Zárolási lehetőségek leírása: Lakat KI állásban
Hibaáram elleni védelem: Külön blokk
Termék kompatibilitás: PLC-vel
Környezeti adatok
IP védelmi fokozat: IP20 az IEC 60529 szerint
Szennyezettségi fok: 3
Trópusállóság: 2
Relatív páratartalom: 93% 40 °C-on
