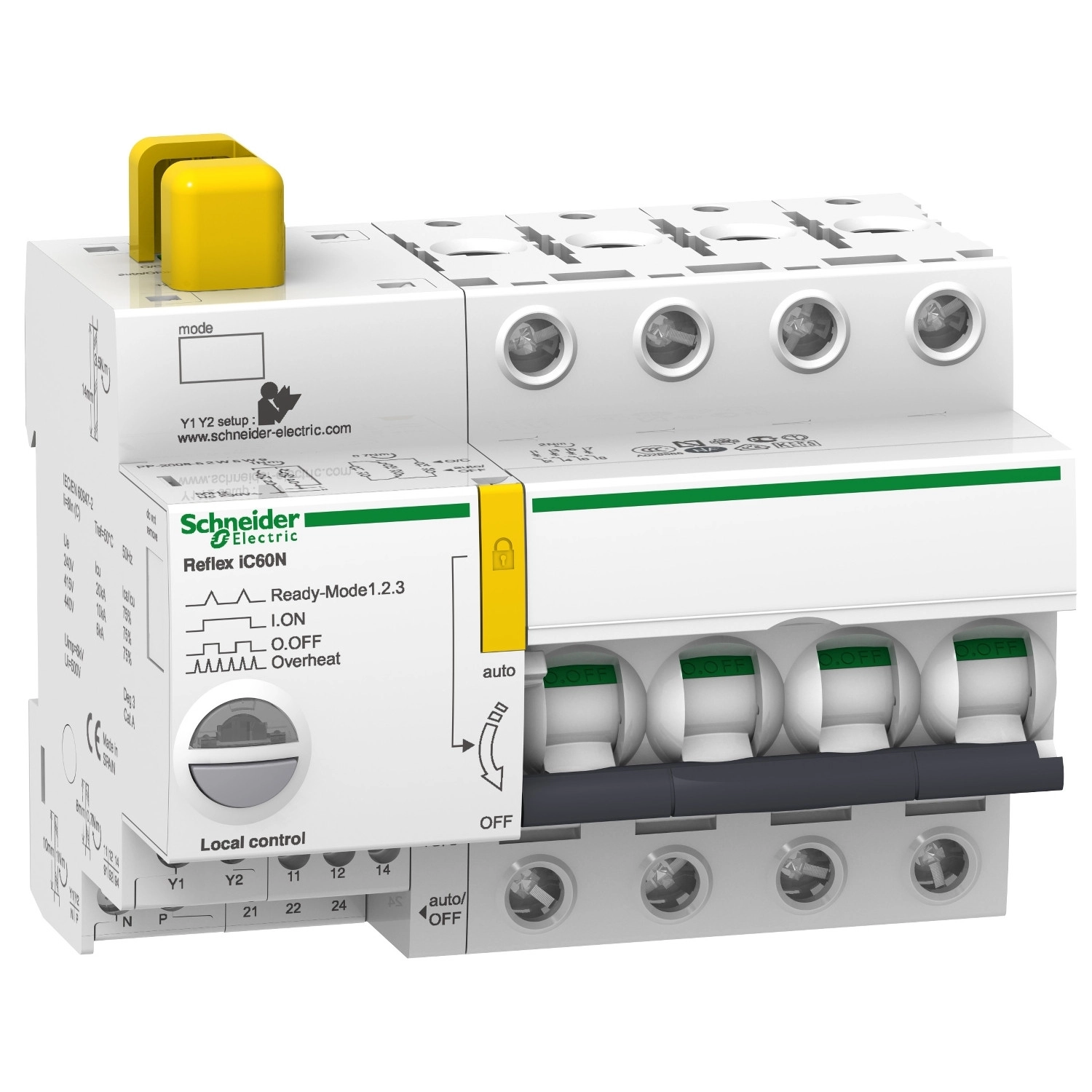

A Schneider Electric Acti9 Reflex iC60N Ti24 40A 4P C típusú integrált vezérlésű kismegszakító (A9C62440) egy rendkívül fejlett villamos védelmi és vezérlési megoldás, amely ötvözi a hagyományos kismegszakító védelmi funkciókat a távvezérelhetőség előnyeivel. Ez a termék ideális választás korszerű épületautomatizálási és energiamenedzsment rendszerekhez, ahol a távolról történő áramkörvezérlés alapvető követelmény.
A Reflex iC60N kismegszakító 4 pólusú kivitelben készült, C karakterisztikával és 40A névleges áramerősséggel. A beépített vezérlési funkcióknak köszönhetően a készülék nem csak védelmi eszközként működik, hanem intelligens kapcsolóelemként is használható. A termék különböző vezérlési módokat támogat: folyamatos vezérlés, impulzusvezérlés, átváltó funkció, valamint helyi ON/OFF gombbal is rendelkezik, ami maximális rugalmasságot biztosít a felhasználás során. A vezérlési feszültség széles tartományban választható: 24V AC, 48V AC, 230V AC (50/60 Hz), illetve 24V DC vagy 48V DC.
A megszakító kiváló védelmi paraméterekkel rendelkezik: 20 kA megszakítóképesség 220-240V AC hálózaton, illetve 10 kA 380-415V AC esetén, az EN/IEC 60947-2 szabványnak megfelelően. A termék kompatibilis PLC-vel, így ipari környezetben is kiválóan alkalmazható. A készülék állapotát LED-jelzések teszik egyértelművé: a zöld LED a bekapcsolt állapotot, a villogó LED a kioldott vagy túlmelegedett állapotot, a piros LED pedig a hibaállapotot jelzi. A 35 mm-es DIN-sínre szerelhető készülék fizikai méretei: 84 mm magasság, 117 mm szélesség és 77 mm mélység.
A Reflex iC60N kiemelkedő tartóssággal bír: mechanikai élettartama 50000 kapcsolási ciklus, míg elektromos élettartama AC-1 kategóriában szintén 50000 ciklus. A készülék IP20 védettséggel rendelkezik az IEC 60529 szabvány szerint, és 3-as szennyezettségi fokozatú környezetben is alkalmazható. További biztonsági funkciókat biztosít a lakattal való lezárás lehetősége kikapcsolt állapotban, valamint a földzárlat elleni védelem külön blokként történő csatlakoztatásának támogatása.
Schneider Electric Acti 9 Reflex iC60N - A9C62440 - beépített megszakító vezérlés, 4P, C, 40A műszaki adatok
Fő jellemzők
Eszköz alkalmazás: Elosztás, Vezérlés
Termékcsalád: Acti9
Terméknév: Reflex iC60
Eszköz rövid neve: Reflex iC60N
Termék vagy komponens típus: Integrált vezérlésű megszakító
Pólusok leírása: 4P
Védett pólusok száma: 4
Hálózat típusa: AC
Kioldó technológia: Termikus-mágneses
Karakterisztika kód: C
Kiegészítő jellemzők
Névleges áramerősség: 40 A
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kódja: N
Megszakítóképesség: 20 kA Icu 220...240 V AC 50/60 Hz (EN/IEC 60947-2 szerint), 10 kA Icu 380...415 V AC 50/60 Hz (EN/IEC 60947-2 szerint)
Névleges szigetelési feszültség: 500 V AC
Érintkező pozíció jelző: Igen
Vezérlés típusa: Távvezérlés folyamatos paranccsal, Távvezérlés impulzussal, Átváltó, BE/KI gomb
Vezérlőjel típusa: Impulzus, Fenntartott nagyon alacsony feszültség, Fenntartott
Helyi jelzés: Villogó LED: eszköz kioldott, Zöld LED: eszköz BE, Piros LED: hiba, Villogó LED: eszköz kész, Villogó LED: eszköz túlmelegedett
Vezérlő áramkör feszültsége: 230 V AC 50/60 Hz, 24 V AC 50/60 Hz, 48 V AC 50/60 Hz, 24 V DC, 48 V DC
Névleges tápfeszültség: 230 V AC 50/60 Hz-nél
Szerelési mód: Rögzített
Szerelési alap: 35 mm szimmetrikus DIN sín
9 mm-es osztás: 13
Magasság: 84 mm
Szélesség: 117 mm
Mélység: 77 mm
Szín: Fehér
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: AC-1: 50000 ciklus AC 50 Hz
Lakattal történő rögzítés lehetősége: Lakattal zárható
Reteszelési opciók leírása: Lakat KI pozícióban
Földzárlat védelem: Külön blokk
Termék kompatibilitás: PLC-vel
Környezet
IP védettségi fokozat: IP20 (IEC 60529 szerint)
Szennyezettségi fokozat: 3
Trópusi kivitel: 2
Relatív páratartalom: 93 % 40 °C-on
