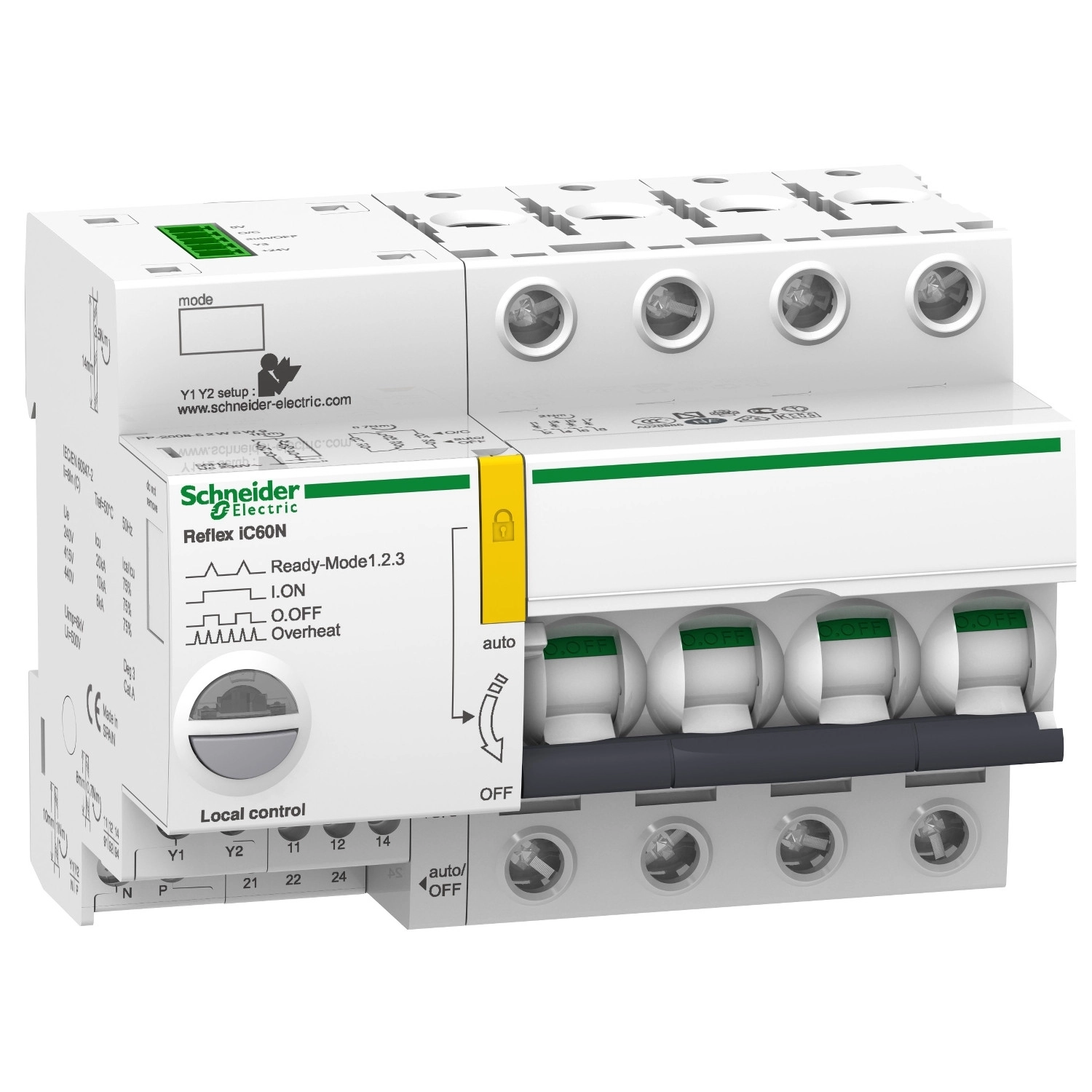

A Schneider Electric Acti 9 termékcsaládjába tartozó Reflex iC60N Ti24 25 A 4P C jelleggörbéjű megszakító egy innovatív, integrált vezérlésű kismegszakító, amely egyesíti a hagyományos megszakítók védőfunkcióit a fejlett távvezérlési lehetőségekkel. Az A9C62425 cikkszámú berendezés különösen alkalmas elosztó rendszerek és távvezérlést igénylő áramkörök számára.
A Reflex iC60N megszakító négy védett pólust kínál, amely teljes körű védelmet biztosít a háromfázisú és nulla vezetős hálózatokban. A termék termikus-mágneses kioldási technológiát alkalmaz, amely hatékonyan véd a túlterhelés és rövidzárlat ellen. A C jelleggörbéjű kioldási karakterisztika elsősorban általános célú alkalmazásokhoz ajánlott, így ideális választás irodai, kereskedelmi és ipari környezetben egyaránt. Az eszköz AC hálózatokon használható, és 25 amper névleges áramerősséggel rendelkezik, ami széles alkalmazási kört tesz lehetővé a villamossági rendszerekben.
A megszakító kimagasló szakítóképessége - 20 kA 220-240V AC feszültségen és 10 kA 380-415V AC feszültségen (az EN/IEC 60947-2 szabványnak megfelelően) - rendkívül robusztus védelmet biztosít még ipari környezetben is. A 500V AC névleges szigetelési feszültség tovább növeli a biztonságot. A beépített vezérlési funkcionalitás lehetővé teszi a távoli működtetést impulzusokkal, folyamatos paranccsal vagy kapcsolóval, ami rugalmassá teszi az automatizálási rendszerekbe való integrálást. A vezérlő áramkör többféle feszültségen működtethető: 230V AC, 24V AC, 48V AC, 24V DC és 48V DC.
Az eszköz fejlett helyi állapotjelzést kínál többféle LED-del: villogó LED jelzi a túlmelegedést, a kioldást és az üzemkész állapotot, míg a zöld LED a bekapcsolt állapotot, a piros pedig a hibát mutatja. Mechanikailag rendkívül tartós, akár 50000 működési ciklust is kibír, elektromos élettartama AC-1 üzemmódban szintén 50000 ciklus. Fizikai méretei (magasság: 84 mm, szélesség: 117 mm, mélység: 77 mm) és a 35 mm-es szimmetrikus DIN-sínre való szerelhetőség jól illeszkedik a szabványos elosztószekrényekhez. A 13 darab 9 mm-es osztásegységnyi szélesség megfelelő helyet biztosít a kompakt telepítéshez. A készülék fehér színű, IP20 védettséggel rendelkezik az IEC 60529 szabvány szerint, és ellenáll a 3-as szennyezettségi fokozatnak, valamint a 2-es tropikalizációs fokozatú környezetnek is.
Schneider Electric Acti 9 Reflex iC60N - A9C62425 - beépített megszakító vezérlés, 4P, C, 25A műszaki adatok
Általános tulajdonságok
Alkalmazási terület: Elosztás, Vezérlés
Termékcsalád: Acti9
Terméknév: Reflex iC60
Eszköz rövid neve: Reflex iC60N
Termék vagy komponens típusa: Integrált vezérlésű megszakító
Elektromos tulajdonságok
Pólusok leírása: 4P
Védett pólusok száma: 4
Hálózat típusa: AC
Kioldó egység technológiája: Termikus-mágneses
Jelleggörbe kód: C
Névleges áramerősség [In]: 25 A
Hálózati frekvencia: 50/60 Hz
Szakítóképesség kód: N
Szakítóképesség: 20 kA Icu 220...240 V AC 50/60 Hz esetén az EN/IEC 60947-2 szerint
10 kA Icu 380...415 V AC 50/60 Hz esetén az EN/IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 500 V AC
Vezérlési és jelzési funkciók
Érintkező pozíció kijelző: Igen
Vezérlés típusa: Távvezérlés impulzussal
Távvezérlés folyamatos paranccsal
Kapcsoló
BE/KI gomb
Vezérlőjel típusa: Impulzus
Fenntartott nagyon alacsony feszültség
Fenntartott
Helyi jelzés: Villogó LED: eszköz túlmelegedés
Villogó LED: eszköz kioldott
Villogó LED: eszköz üzemkész
Zöld LED: eszköz BE
Piros LED: hiba
Vezérlő áramkör feszültsége [Uc]: 230 V AC 50/60 Hz
24 V AC 50/60 Hz
48 V AC 50/60 Hz
24 V DC
48 V DC
Névleges tápfeszültség [Us]: 230 V AC 50/60 Hz
Mechanikai tulajdonságok
Rögzítési mód: Rögzített
Rögzítőelem: 35 mm-es szimmetrikus DIN-sín
9 mm-es osztásegységek: 13
Magasság: 84 mm
Szélesség: 117 mm
Mélység: 77 mm
Szín: Fehér
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: AC-1: 50000 ciklus AC 50 Hz
Biztonsági funkciók
Lakattal lezárható: Igen
Zárolási opciók leírása: Lakat KI pozícióban
Földzárlat védelem: Külön blokk
Termék kompatibilitás: PLC-vel
Környezeti paraméterek
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szennyezési fokozat: 3
Trópusi kivitel: 2
Relatív páratartalom: 93% 40°C-on
