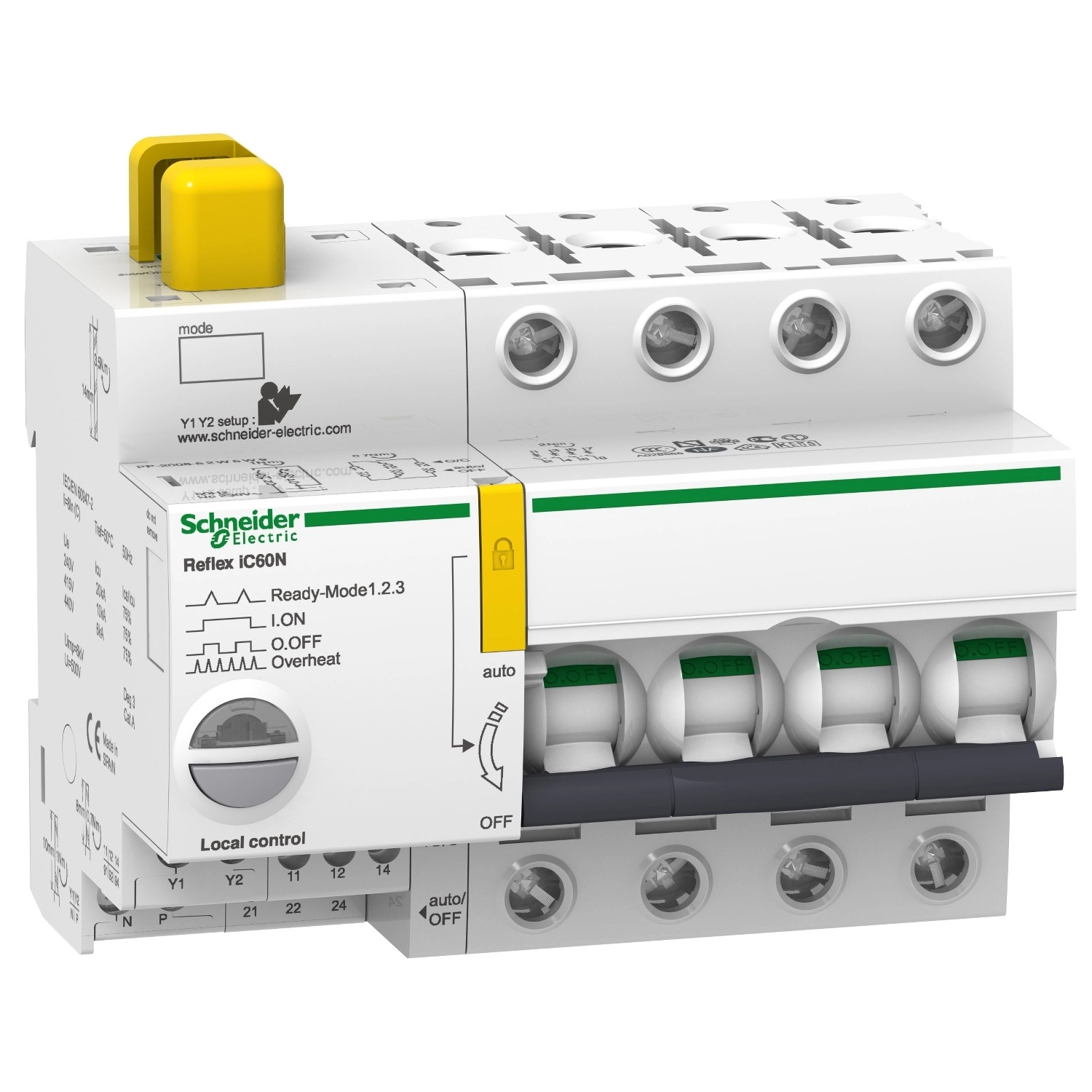

A Schneider Electric Acti 9 Reflex iC60N Ti24 16 A 4P C-görbe típusú integrált vezérlésű kismegszakító (A9C62416) a modern villamosenergia-elosztás és vezérlés terén kiemelkedő megoldást nyújt. Ez a sokoldalú készülék egyesíti a hagyományos megszakítók védelmi funkcióit a távoli vezérlés előnyeivel, így ideális választás mind ipari, mind kereskedelmi alkalmazásokhoz.
A Reflex iC60N az Acti 9 termékcsalád része, amely a Schneider Electric legkorszerűbb moduláris készülékeit foglalja magában. Ez a 4-pólusú (4P) megszakító 16 amper névleges áramerősséggel és C-karakterisztikával rendelkezik, amely kiegyensúlyozott védelmet biztosít mind a túlterhelés, mind a rövidzárlati áramok ellen. A termék a termikus-mágneses kioldási technológiát alkalmazza, amely megbízható védelmet garantál az elektromos rendszer számára. Az N típusú megszakítóképességének köszönhetően a készülék 20 kA zárlati áramot képes megszakítani 220-240V AC feszültségen, illetve 10 kA-t 380-415V AC hálózaton, az EN/IEC 60947-2 szabványnak megfelelően.
A megszakító különlegességét az integrált vezérlési képesség adja, amely többféle távvezérlési lehetőséget kínál. Vezérelhető impulzussal, folyamatos paranccsal vagy nagyon alacsony feszültségű tartott paranccsal, így rugalmasan illeszkedik különböző automatizálási igényekhez. A vezérlőfeszültség lehet 230V AC, 24V AC, 48V AC, valamint 24V DC és 48V DC, amely széleskörű kompatibilitást biztosít a különböző vezérlőrendszerekkel, beleértve a PLC-ket is. A helyi állapotjelzést többszínű LED-ek biztosítják: a zöld LED jelzi a bekapcsolt állapotot, a villogó LED-ek pedig különböző állapotokat jeleznek, mint például a készülék kioldását, készenléti állapotát vagy túlmelegedését, a piros LED pedig a hibát jelzi.
A Reflex iC60N Ti24 kismegszakító 35 mm-es szimmetrikus DIN-sínre szerelhető, 13 darab 9 mm-es modult foglal el a szerelősínen. A készülék méretei: 84 mm magas, 117 mm széles és 77 mm mély. A fehér színű eszköz IP20 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint. A mechanikai tartósság 50000 kapcsolási ciklus, míg az elektromos élettartam AC-1 kategóriában szintén 50000 ciklus. A készülék lakattal lezárható a kikapcsolt helyzetben, ami növeli a biztonságot karbantartási munkák során. A földzárlat-védelem külön blokként csatlakoztatható a rendszerhez. Az eszköz 3-as szennyezettségi fokozatú és 2-es trópusállósági szintű környezetben is megbízhatóan működik, akár 93% relatív páratartalom mellett 40°C-on.
Schneider Electric Acti 9 Reflex iC60N - A9C62416 - beépített megszakító vezérlés, 4P, C, 16A műszaki adatok
Fő jellemzők
Eszköz alkalmazása: Vezérlés, Elosztás
Termékcsalád: Acti9
Terméknév: Reflex iC60
Eszköz rövid neve: Reflex iC60N
Termék vagy komponens típusa: Integrált vezérlésű megszakító
Pólusok leírása: 4P
Védett pólusok száma: 4
Hálózat típusa: AC
Kioldó egység technológiája: Termikus-mágneses
Görbe kód: C
Kiegészítő adatok
Névleges áram [In]: 16 A
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kódja: N
Megszakítóképesség: 20 kA Icu 220...240 V AC 50/60 Hz az EN/IEC 60947-2 szerint
10 kA Icu 380...415 V AC 50/60 Hz az EN/IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 500 V AC
Érintkezőállás jelző: Igen
Vezérlés típusa: Távvezérlés impulzussal
Távvezérlés folyamatos paranccsal
Átkapcsolás
BE/KI gomb
Vezérlőjel típusa: Impulzus
Tartott
Tartott nagyon alacsony feszültség
Helyi jelzés: Villogó LED: eszköz kioldott
Zöld LED: eszköz BE
Villogó LED: eszköz kész
Villogó LED: eszköz túlmelegedett
Piros LED: hiba
Vezérlőáramkör feszültsége [Uc]: 230 V AC 50/60 Hz
24 V AC 50/60 Hz
48 V AC 50/60 Hz
24 V DC
48 V DC
Névleges tápfeszültség [Us]: 230 V AC 50/60 Hz
Szerelési mód: Rögzített
Fizikai jellemzők
Szerelési tartó: 35 mm szimmetrikus DIN sín
9 mm-es osztások: 13
Magasság: 84 mm
Szélesség: 117 mm
Mélység: 77 mm
Szín: Fehér
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: AC-1: 50000 ciklus AC 50 Hz
Lakattal lezárható: Igen
Lezárási opciók leírása: Lakat KI pozícióban
Földzárlatvédelem: Külön blokk
Termék kompatibilitás: PLC-vel
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szennyezettségi fok: 3
Trópusállóság: 2
Relatív páratartalom: 93% 40°C-on
