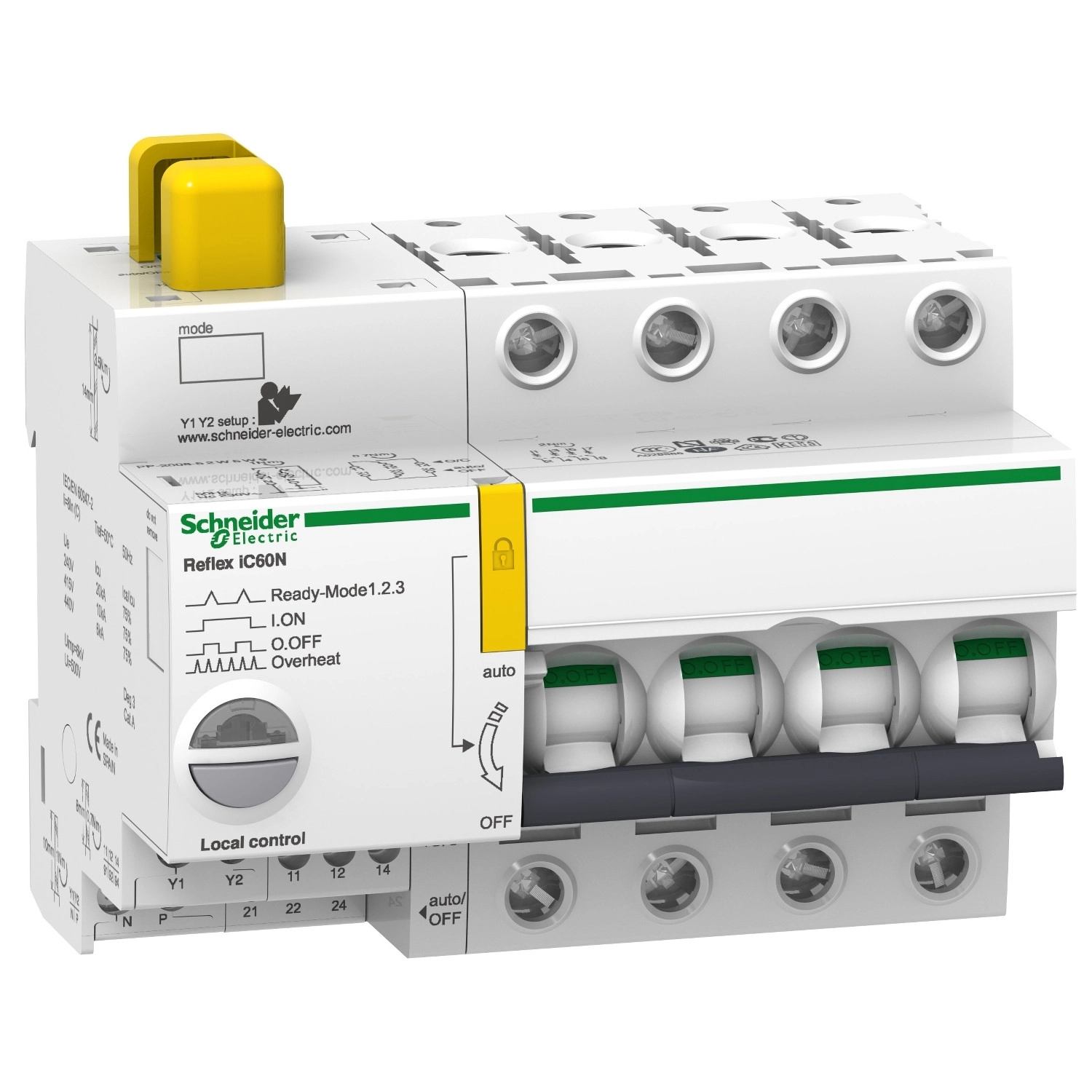

A Schneider Electric Acti 9 Reflex iC60N Ti24 10 A 4P C termékcsaládba tartozó A9C62410 típusú eszköz egy innovatív, integrált vezérlésű kismegszakító, amely egyesíti a hagyományos kismegszakítók védelmi funkcióit és a távvezérlési lehetőségeket. Ez a kompakt megoldás ideális választás olyan alkalmazásokhoz, ahol fontos a távolról történő kapcsolás és felügyelet, például intelligens épületekben, ipari létesítményekben vagy távfelügyelt energiaelosztó rendszerekben.
A Reflex iC60N beépített vezérléssel rendelkező kismegszakító 4 pólusú (4P) kivitelben készül, és mind a négy pólus védelmét biztosítja. A 10 amper névleges áramerősséggel és C karakterisztikájú kioldási görbével rendelkező készülék kiválóan alkalmas olyan áramkörök védelmére, amelyeknél közepes indítóáramú terhelések fordulnak elő. A termék rendelkezik 20 kA megszakítóképességgel 220-240V AC hálózaton és 10 kA megszakítóképességgel 380-415V AC hálózaton az EN/IEC 60947-2 szabványnak megfelelően. A termodinamikus-mágneses kioldóegységgel szerelt készülék AC hálózatokban használható, és 500V AC névleges szigetelési feszültséggel rendelkezik.
A Reflex iC60N Ti24 egyik legnagyobb előnye a sokoldalú vezérlési lehetőség. A készülék ON/OFF nyomógombbal, toggle kapcsolóval, valamint távolról - impulzus vagy folyamatos jel alapján - is működtethető. A vezérlőáramkör feszültsége többféle lehet: 24V AC/DC, 48V AC/DC vagy 230V AC 50/60 Hz. A termék állapotát LED-ek jelzik: zöld LED mutatja a bekapcsolt állapotot, a villogó LED a készülék túlmelegedését vagy kioldását, a piros LED pedig a hibaállapotot. Az érintkezőhelyzet-jelző segítségével a kismegszakító állása vizuálisan is ellenőrizhető. A termék biztonsági funkciói közé tartozik a lakatolhatóság, ami megakadályozza az illetéktelen működtetést - a lakatot kikapcsolt (OFF) helyzetben lehet felhelyezni.
A Schneider Electric Reflex iC60N szerelése egyszerű, 35 mm-es szimmetrikus DIN sínre rögzíthető, és 13 darab 9 mm-es osztásegységet foglal el. Méretei: 84 mm magas, 117 mm széles és 77 mm mély. A fehér színű készülék mechanikai tartóssága 50000 kapcsolási ciklus, elektromos tartóssága pedig AC-1 kategóriában 50000 ciklus. Környezeti jellemzői között említendő az IP20 védettségi fokozat, a 3-as szennyezettségi fokozat, valamint a 93%-os relatív páratartalom 40°C-on. A termék kompatibilis a PLC-vel, és külön földzárlat-védelmi blokk is csatlakoztatható hozzá. Mindezek a tulajdonságok a Reflex iC60N sorozatot ideális választássá teszik komplex villamos rendszerekhez, ahol fontos a távvezérelhetőség és a megbízható védelem.
Schneider Electric Acti 9 Reflex iC60N - A9C62410 - beépített megszakító vezérlés, 4P, C, 10A műszaki adatok
Általános jellemzők
Eszköz alkalmazása: Vezérlés, Elosztás
Termékcsalád: Acti9
Terméknév: Reflex iC60
Eszköz rövid neve: Reflex iC60N
Termék vagy komponens típusa: Integrált vezérlésű áramköri megszakító
Pólusok leírása: 4P
Védett pólusok száma: 4
Hálózat típusa: AC
Kioldóegység technológiája: Termikus-mágneses
Görbe kód: C
Műszaki adatok
Névleges áram [In]: 10 A
Hálózati frekvencia: 50/60 Hz
Megszakítási kapacitás kód: N
Megszakítási kapacitás: 20 kA Icu 220...240 V AC 50/60 Hz esetén az EN/IEC 60947-2 szerint
10 kA Icu 380...415 V AC 50/60 Hz esetén az EN/IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 500 V AC
Érintkezőállás-jelző: Igen
Vezérlés
Vezérlési típus: BE/KI gomb
Távvezérlés folyamatos paranccsal
Kapcsolókar
Távvezérlés impulzussal
Vezérlőjel típusa: Fenntartott
Fenntartott nagyon alacsony feszültség
Impulzus
Helyi jelzés: Villogó LED: eszköz túlmelegedett
Piros LED: hiba
Villogó LED: eszköz kioldott
Zöld LED: eszköz BE
Villogó LED: eszköz üzemkész
Vezérlőáramkör feszültsége [Uc]: 230 V AC 50/60 Hz
24 V AC 50/60 Hz
48 V AC 50/60 Hz
24 V DC
48 V DC
Névleges tápfeszültség [Us]: 230 V AC 50/60 Hz-en
Méret és szerelés
Szerelési mód: Rögzített
Szerelési alap: 35 mm-es szimmetrikus DIN sín
9 mm-es osztásegységek: 13
Magasság: 84 mm
Szélesség: 117 mm
Mélység: 77 mm
Szín: Fehér
Tartósság
Mechanikai tartósság: 50000 ciklus
Elektromos tartósság: AC-1: 50000 ciklus AC 50 Hz
Biztonság
Lakatolhatóság: Lakatolható
Lezárási opciók leírása: Lakat KI pozícióban
Földzárlat-védelem: Külön blokk
Termék kompatibilitás: PLC-vel
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szennyezettségi fokozat: 3
Trópusi kivitel: 2
Relatív páratartalom: 93% 40 °C-on
