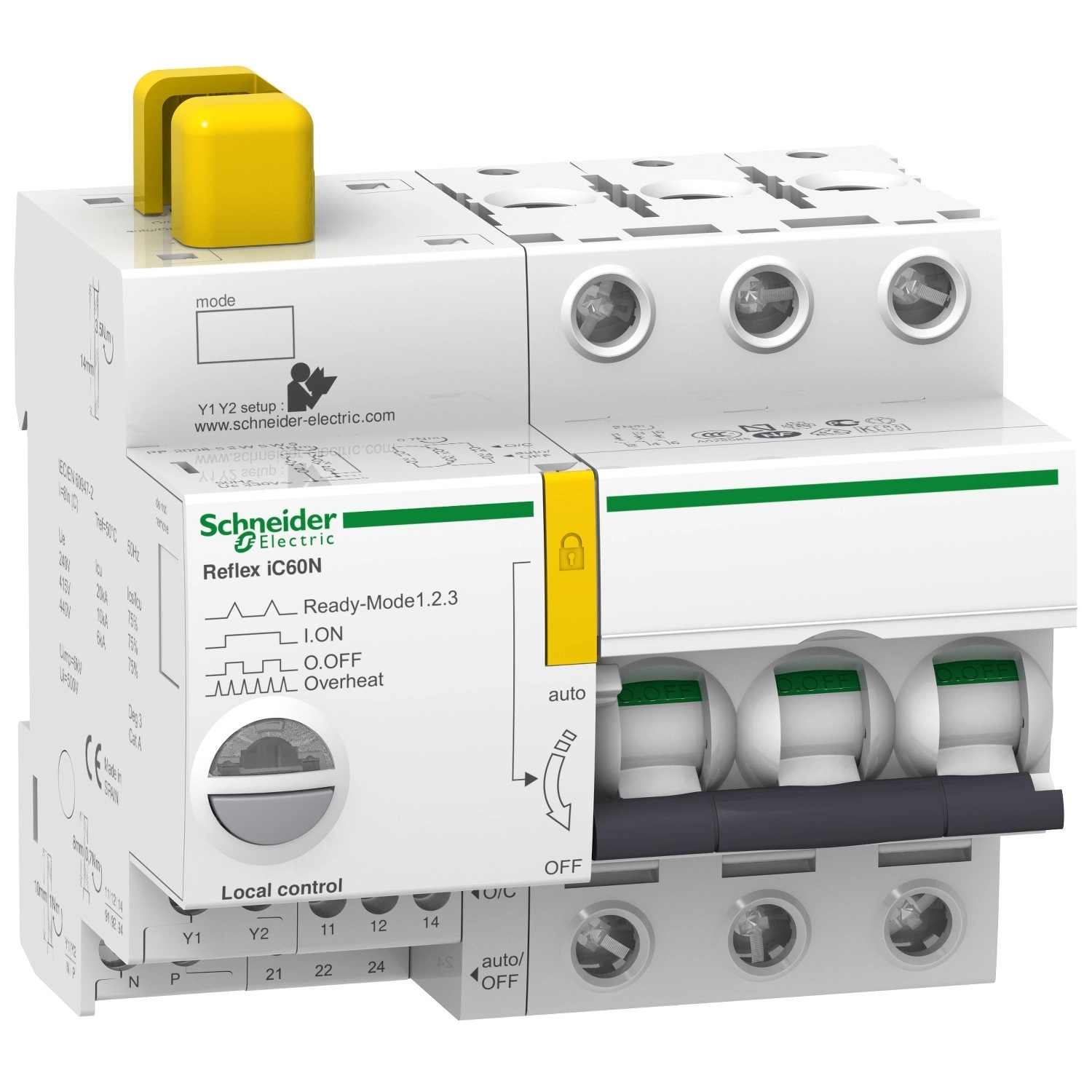

Schneider Electric Acti9 Reflex iC60N - A9C62363 - beépített megszakító vezérlés, 3P, C, 63A
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A Reflex iC60N sorozat ezt a 63 amper névleges áramerősségű, háromfázisú (3P), C karakterisztikájú modelljét elsősorban elosztási és vezérlési alkalmazásokhoz tervezték. A termék kiemelkedő szakítóképességgel rendelkezik: 220-240 V AC esetén 20 kA, míg 380-415 V AC esetén 10 kA (az EN/IEC 60947-2 szabvány szerint). A megszakító hőmágneses kioldó technológiát alkalmaz, amely megbízható védelmet nyújt túlterhelés és rövidzárlat ellen. A készülék névleges szigetelési feszültsége 500 V AC, ami széles alkalmazási lehetőségeket biztosít.
A Schneider Electric Reflex iC60N Ti24 63A készülék különlegessége a sokoldalú távvezérlési lehetőség. A megszakító többféle módon irányítható: folyamatos vezérléssel, impulzusos távvezérléssel, valamint a helyi BE/KI gombbal vagy kapcsolókarral. A vezérlőfeszültség széles tartományban választható: 24 V AC, 48 V AC, 230 V AC (mind 50/60 Hz), valamint 24 V DC és 48 V DC. Az üzemállapotot fejlett LED-es jelzőrendszer mutatja: villogó LED jelzi a készülék kioldását vagy túlmelegedését, piros LED a hibát, zöld LED a bekapcsolt állapotot, míg a villogó LED jelzi, ha a készülék készen áll. Ez a komplex visszajelző rendszer megkönnyíti a diagnosztikát és a hibaelhárítást.
A Reflex iC60N Ti24 63A rögzítése 35 mm-es szimmetrikus DIN sínre történik, méretei: 84 mm magasság, 99 mm szélesség, 77 mm mélység. A készülék 11 darab 9 mm-es egységet foglal el a DIN sínen. Fehér színű kivitelben készül, és lehetőséget biztosít a padlózárra a kikapcsolt (OFF) pozícióban. Mechanikai élettartama 50 000 kapcsolási ciklus, elektromos élettartama AC-1 kategóriában szintén 50 000 ciklus (AC 50 Hz). Védettségi szintje IP20 az IEC 60529 szabvány szerint. A készülék kompatibilis PLC-vel, és külön blokk formájában földzárlat-védelem is hozzáadható. Tropikalizáció szempontjából 2-es besorolású, szennyezettségi fok tekintetében 3-as kategóriájú, és 93% relatív páratartalom mellett is használható 40 °C hőmérsékleten.
Schneider Electric Acti 9 Reflex iC60N - A9C62363 - beépített megszakító vezérlés műszaki adatok
Általános jellemzők
Alkalmazási terület: Elosztás, vezérlés
Termékcsalád: Acti9
Terméknév: Reflex iC60
Rövid terméknév: Reflex iC60N
Termék vagy komponens típusa: Integrált vezérlésű kismegszakító
Műszaki paraméterek
Pólusok száma: 3P
Védett pólusok száma: 3
Hálózat típusa: AC
Kioldóegység technológiája: Hőmágneses
Karakterisztika: C
Névleges áram: 63 A
Hálózati frekvencia: 50/60 Hz
Szakítóképesség kódja: N
Szakítóképesség: 20 kA Icu 220...240 V AC 50/60 Hz (EN/IEC 60947-2 szerint)
10 kA Icu 380...415 V AC 50/60 Hz (EN/IEC 60947-2 szerint)
Névleges szigetelési feszültség: 500 V AC
Vezérlési funkciók
Érintkező pozíció jelzés: Igen
Vezérlés típusa: Távvezérlés folyamatos vezérléssel
BE/KI gomb
Impulzusos távvezérlés
Kapcsolókar
Vezérlőjel típusa: Impulzus
Fenntartott
Fenntartott nagyon kis feszültség
Helyi jelzés: Villogó LED: készülék kioldott
Villogó LED: készülék túlmelegedett
Piros LED: hiba
Zöld LED: készülék BE
Villogó LED: készülék kész
Vezérlőkör feszültsége: 230 V AC 50/60 Hz
24 V AC 50/60 Hz
48 V AC 50/60 Hz
24 V DC
48 V DC
Névleges tápfeszültség: 230 V AC 50/60 Hz frekvencián
Fizikai jellemzők
Szerelési mód: Rögzített
Szerelési alap: 35 mm szimmetrikus DIN sín
9 mm-es egységek száma: 11
Magasság: 84 mm
Szélesség: 99 mm
Mélység: 77 mm
Szín: Fehér
Tartósság
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: AC-1: 50000 ciklus AC 50 Hz
Kiegészítő funkciók
Lakatolási lehetőség: Lakatolható
Lezárási opciók leírása: Lakat KI pozícióban
Földzárlat elleni védelem: Külön blokk
Termék kompatibilitás: PLC-vel
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC 60529 szabvány szerint
Szennyezettségi fok: 3
Tropikalizáció: 2
Relatív páratartalom: 93% 40 °C-on
