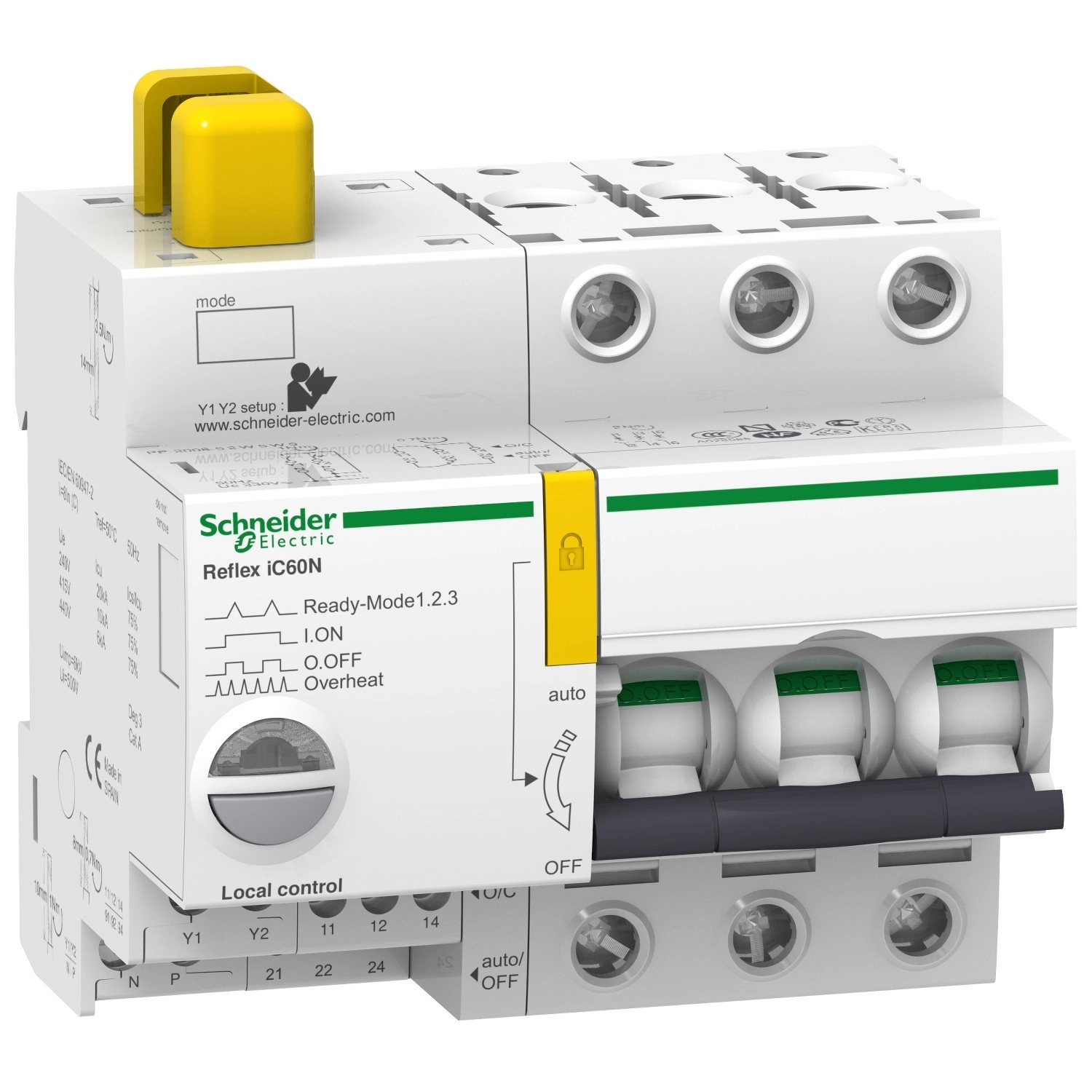

A Schneider Electric Acti 9 Reflex iC60N A9C62325 egy integrált vezérlésű kismegszakító, amely egyesíti a hagyományos megszakító és a távvezérlési funkciók előnyeit. Ez a 3P (háromfázisú) kismegszakító 25 amper névleges áramerősséggel és C megszakítási karakterisztikával rendelkezik, így ideális megoldást nyújt épületautomatizálási és energiagazdálkodási rendszerekhez.
A Reflex iC60N Ti24 eszköz különlegessége, hogy a standard kismegszakítók védelmét biztosítja, miközben távvezérlési lehetőséget is kínál. A 20 kA megszakítási kapacitással rendelkezik 220-240 V AC hálózaton, míg 380-415 V AC esetén 10 kA értékkel bír az EN/IEC 60947-2 szabványnak megfelelően. A termék termodinamikus-mágneses kioldóval rendelkezik, ami a megfelelő túláram és rövidzárlati védelmet biztosítja. A készülék szabványos 35 mm-es DIN-sínre szerelhető, méretei: 99 mm széles, 84 mm magas és 77 mm mély, ami megfelel a modern elosztószekrények követelményeinek.
A Reflex iC60N vezérlési opciói rendkívül sokoldalúak. Helyi működtetése ON/OFF gombbal történik, míg távvezérlése megvalósítható impulzussal vagy folyamatos paranccsal egyaránt. A vezérlőáramkör feszültségtartománya igen széles: működtethető 230 V AC, 24 V AC, 48 V AC, 24 V DC vagy 48 V DC vezérlőfeszültséggel. A visszajelzés LED-ekkel történik: a zöld LED jelzi a bekapcsolt állapotot, a villogó LED-ek mutatják a készülék túlmelegedését, kioldását vagy készenléti állapotát, míg a piros LED a hibát jelzi. Ezek a funkciók különösen hasznosak komplex épületautomatizálási rendszerekben, vagy távoli helyszínek felügyeleténél.
A mechanikai és elektromos tartósságot 50000 kapcsolási ciklus garantálja, ami hosszú élettartamot biztosít még gyakori kapcsolgatás mellett is. További biztonságot nyújt a lakattal történő lezárás lehetősége, ami a karbantartási munkák során meggátolja a véletlen visszakapcsolást. Az IP20-as védettségi fokozat megfelelő védelmet biztosít a porral és érintéssel szemben. A készülék kompatibilis PLC-vel, így könnyen integrálható ipari automatizálási rendszerekbe is. A Reflex iC60N A9C62325 típusú megszakító ideális választás olyan alkalmazásokhoz, ahol fontos a távoli vezérlés és felügyelet lehetősége, miközben a megbízható áramköri védelmet is biztosítani kell.
Schneider Electric Acti 9 Reflex iC60N - A9C62325 műszaki adatok
Fő jellemzők
Eszköz alkalmazása: Elosztás, Vezérlés
Termékcsalád: Acti9
Terméknév: Reflex iC60
Eszköz rövidnév: Reflex iC60N
Termék vagy alkatrész típusa: Integrált vezérlésű megszakító
Pólusok leírása: 3P
Védett pólusok száma: 3
Hálózat típusa: AC
Kioldóegység technológiája: Termikus-mágneses
Karakterisztika: C
Kiegészítő jellemzők
Névleges áram: 25 A
Hálózati frekvencia: 50/60 Hz
Megszakítási kapacitás kód: N
Megszakítási kapacitás: 20 kA Icu 220...240 V AC 50/60 Hz EN/IEC 60947-2 szerint
10 kA Icu 380...415 V AC 50/60 Hz EN/IEC 60947-2 szerint
Névleges szigetelési feszültség: 500 V AC
Érintkező pozíció jelző: Igen
Vezérlés típusa: ON/OFF gomb
Távvezérlés impulzussal
Távvezérlés folyamatos paranccsal
Váltókapcsolós
Vezérlőjel típusa: Folyamatos
Impulzus
Folyamatos, nagyon alacsony feszültség
Helyi jelzés: Villogó LED: készülék túlmelegedés
Zöld LED: készülék bekapcsolva
Villogó LED: készülék kioldott
Villogó LED: készülék kész
Piros LED: hiba
Vezérlőáramkör feszültsége: 230 V AC 50/60 Hz
24 V AC 50/60 Hz
48 V AC 50/60 Hz
24 V DC
48 V DC
Névleges tápfeszültség: 230 V AC 50/60 Hz-nél
Szerelési mód: Rögzített
Mechanikai adatok
Szerelési alap: 35 mm szimmetrikus DIN sín
9 mm-es osztások: 11
Magasság: 84 mm
Szélesség: 99 mm
Mélység: 77 mm
Szín: Fehér
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: AC-1: 50000 ciklus AC 50 Hz
Lakattal lezárhatóság: Lakattal lezárható
Zárolási opciók leírása: Lakat OFF pozícióban
Földzárlat védelem: Külön blokk
Termék kompatibilitás: PLC-vel
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szennyezési fokozat: 3
Trópusi környezetállóság: 2
Relatív páratartalom: 93% 40°C-on
