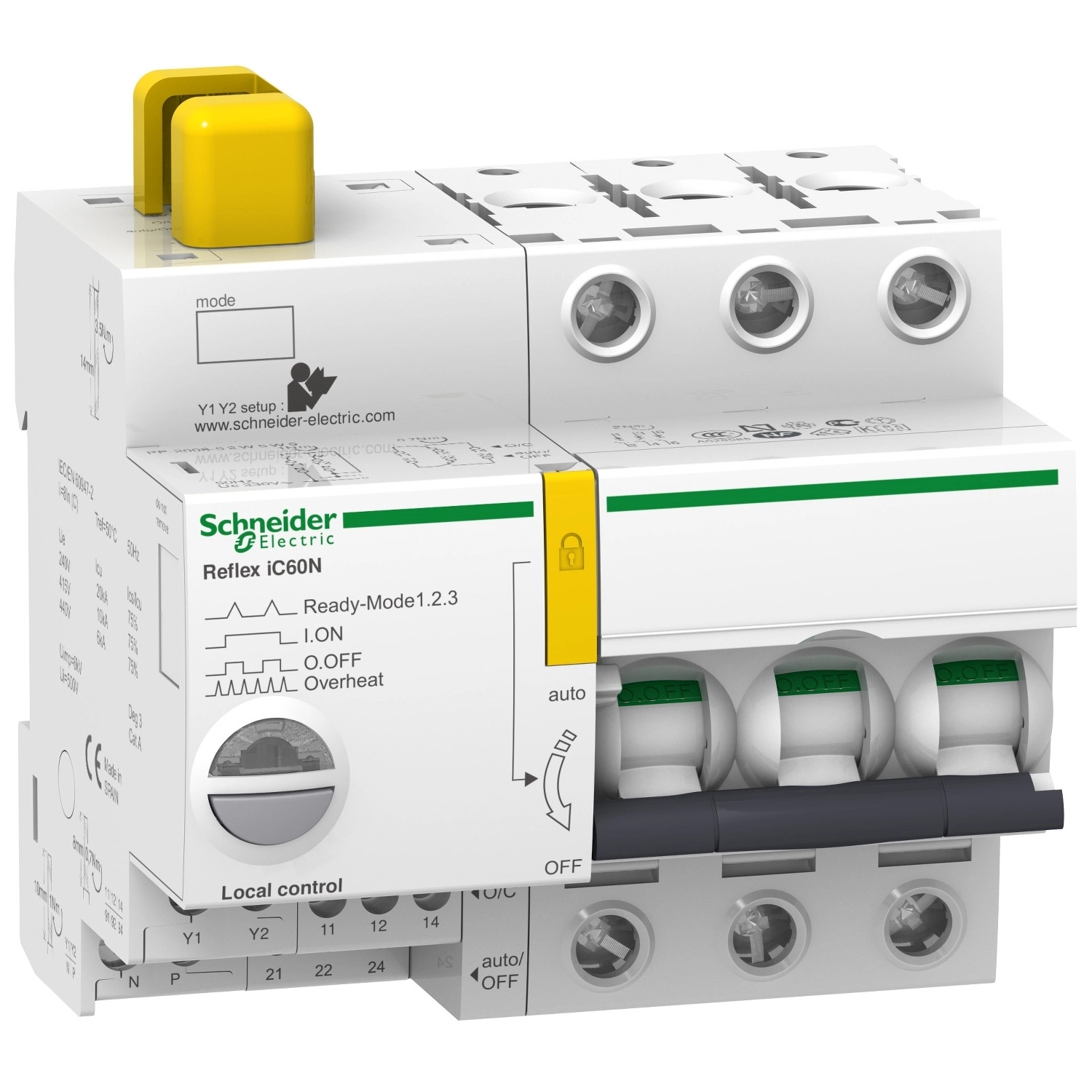

A Schneider Electric Acti 9 Reflex iC60N Ti24 16 A 3P C típusú integrált vezérlésű kismegszakító (A9C62316) egy innovatív elektromos védelmi eszköz, amely egyesíti a hagyományos megszakító és a távvezérlési funkciókat egyetlen kompakt egységben. Ez a termék ideális megoldást kínál olyan elektromos rendszerekben, ahol szükség van a távoli vezérlésre és a hatékony áramkörvédelemre is.
A Reflex iC60N Ti24 az Acti 9 termékcsaládba tartozik, amely a Schneider Electric prémium minőségű moduláris készülékeinek kiemelkedő sorozata. Ez a 3-pólusú (3P) megszakító 16 amperes névleges áramerősséggel és C kioldási karakterisztikával rendelkezik, ami különösen alkalmassá teszi induktív és kapacitív jellegű terhelések védelmére. A termék AC hálózatokhoz használható, és termikus-mágneses kioldási technológiával működik, amely hatékony védelmet biztosít túlterhelés és rövidzárlat ellen. Kimagasló szakítóképessége - 20 kA 220-240V AC esetén és 10 kA 380-415V AC esetén - biztosítja a megbízható védelmet még nagy zárlati áramok esetén is.
A Reflex iC60N Ti24 kiemelkedő tulajdonsága a beépített távvezérlési funkcionalitás. A készülék többféle vezérlési móddal rendelkezik: vezérelhető impulzussal, folyamatos paranccsal, kapcsolóval vagy manuálisan az ON/OFF gombbal. A vezérlőáramkör több feszültségszinten is működtethető: 230V AC, 24V AC, 48V AC, valamint 24V DC és 48V DC. A készülék állapotát LED-es jelzőfények teszik egyértelművé: a zöld LED a bekapcsolt állapotot, a villogó LED a kioldott állapotot vagy túlmelegedést, a piros LED pedig a hibát jelzi. Ez a komplex visszajelzési rendszer lehetővé teszi a gyors és pontos diagnosztikát. A készülék pozíciójelzővel is rendelkezik, amely mutatja a kapcsolók állását.
A Reflex iC60N kismegszakító szerelése egyszerű, 35 mm-es szimmetrikus DIN-sínre rögzíthető. Méreteit tekintve kompakt kialakítású: 84 mm magas, 99 mm széles és 77 mm mély, fehér színben. A mechanikai tartóssága 50000 ciklus, az elektromos tartóssága pedig AC-1 esetén szintén 50000 ciklus 50 Hz-en. Biztonsági funkcióként lakattal lezárható kikapcsolt (OFF) helyzetben, és kompatibilis PLC-vel is. A készülék IP20-as védettségi fokozattal rendelkezik az IEC 60529 szabványnak megfelelően, és 3-as szennyezettségi fokozatú környezetben használható. A relatív páratartalom tekintetében 40°C-on 93%-os értékig működőképes, ami széles alkalmazási területet tesz lehetővé.
Schneider Electric Acti 9 Reflex iC60N - A9C62316 - beépített megszakító vezérlés műszaki adatok
Fő jellemzők
Eszköz alkalmazás: Vezérlés, Elosztás
Termékcsalád: Acti9
Terméknév: Reflex iC60
Rövid terméknév: Reflex iC60N
Termék típus: Integrált vezérlésű megszakító
Pólusok leírása: 3P
Védett pólusok száma: 3
Hálózat típusa: AC
Kioldási technológia: Hőmágneses
Kioldási görbe: C
Kiegészítő jellemzők
Névleges áram [In]: 16 A
Hálózati frekvencia: 50/60 Hz
Szakítóképesség kód: N
Szakítóképesség: 20 kA Icu 220...240 V AC 50/60 Hz az EN/IEC 60947-2 szerint
10 kA Icu 380...415 V AC 50/60 Hz az EN/IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 500 V AC
Érintkező helyzetjelző: Igen
Vezérlési típus: Távvezérlés impulzussal
Távvezérlés folyamatos paranccsal
Kapcsoló
BE/KI gomb
Vezérlőjel típusa: Fenntartott nagyon kis feszültség
Fenntartott
Impulzus
Helyi jelzés: Zöld LED: eszköz BE
Villogó LED: eszköz kioldott
Villogó LED: eszköz túlmelegedés
Piros LED: hiba
Villogó LED: eszköz kész
Vezérlőáramkör feszültsége [Uc]: 230 V AC 50/60 Hz
24 V AC 50/60 Hz
48 V AC 50/60 Hz
24 V DC
48 V DC
Névleges tápfeszültség [Us]: 230 V AC 50/60 Hz esetén
Szerelési mód: Rögzített
Szerelési tartó: 35 mm szimmetrikus DIN sín
9 mm-es osztás: 11
Magasság: 84 mm
Szélesség: 99 mm
Mélység: 77 mm
Szín: Fehér
Mechanikai tartósság: 50000 ciklus
Elektromos tartósság: AC-1: 50000 ciklus AC 50 Hz
Lakattal zárható: Lakattal zárható
Zárási lehetőségek leírása: Lakat KI pozícióban
Földzárlat védelem: Külön blokk
Termék kompatibilitás: PLC-vel
Környezet
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szennyezési fokozat: 3
Tropikalizáció: 2
Relatív páratartalom: 93% 40 °C-on
