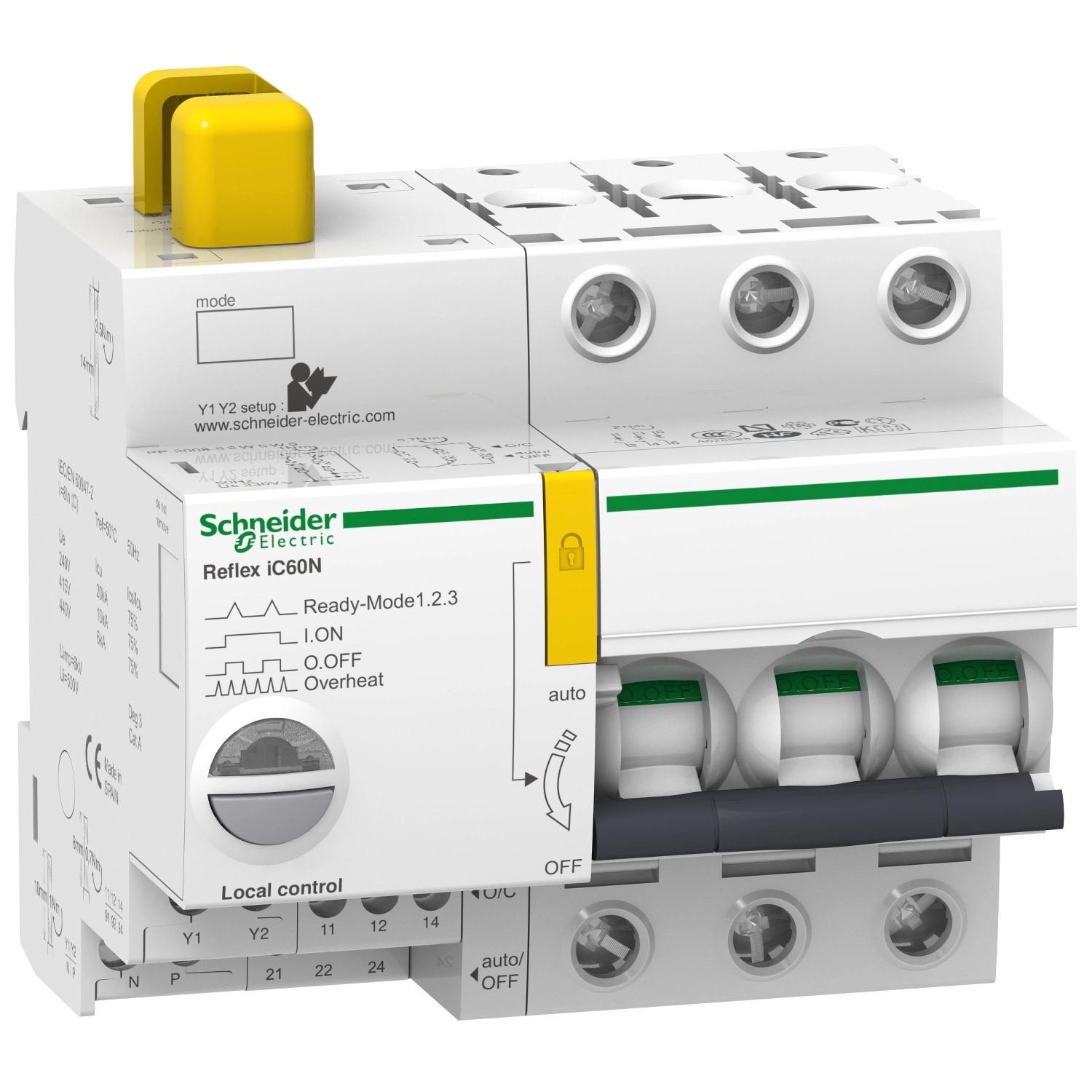

A Schneider Electric Acti 9 Reflex iC60N Ti24 10 A 3P curve C (A9C62310) egy kimagasló minőségű integrált vezérlésű kismegszakító, amely egyedülálló módon ötvözi a hagyományos megszakítók védelmét a távirányítási funkciókkal. Ez a 3 pólusú, C karakterisztikájú, 10 amper névleges áramerősségű készülék ideális választás mind az ipari, mind a kereskedelmi elosztóhálózatokban, különösen ott, ahol távelérésre és automatizálásra van szükség.
A Reflex iC60N Ti24 modell a Schneider Electric Acti9 termékcsaládjába tartozik, amely világszerte elismert a megbízhatóságáról és a kiváló műszaki paramétereiről. A 20 kA megszakítóképesség 220...240 V AC hálózaton és 10 kA 380...415 V AC hálózaton (az EN/IEC 60947-2 szabványnak megfelelően) biztosítja a megfelelő védelmet túláram és rövidzárlat esetén is. A termék hőmágneses kioldóval rendelkezik, amely precíz védelmet nyújt mind a lassú túlterhelések, mind a hirtelen rövidzárlatok ellen. Az N megszakítóképességi kód jelzi, hogy ipari környezetben is alkalmazható.
A Reflex iC60N Ti24 megszakító különlegessége a beépített távvezérlési képesség, amely többféle vezérlési móddal rendelkezik: folyamatos parancs, impulzusszerű vezérlés, valamint helyi működtetés a készüléken található ON/OFF nyomógombbal. A vezérlőkör feszültsége széles tartományban választható: 230 V AC, 48 V AC vagy 24 V AC 50/60 Hz frekvencián, illetve 48 V DC vagy 24 V DC egyenfeszültségen. A készülék állapotáról a beépített LED-ek adnak visszajelzést: a piros LED hibát jelez, a zöld LED a bekapcsolt állapotot mutatja, míg a különböző villogó jelzések további információkkal szolgálnak a készülék aktuális állapotáról (készülék kioldott, készülék készen áll, készülék túlmelegedett).
A telepítés rendkívül egyszerű a 35 mm-es szimmetrikus DIN sínre történő rögzítéssel. A készülék 99 mm széles, 84 mm magas és 77 mm mély, fehér színű, és szabványos elosztószekrényekbe könnyen beépíthető. Az IP20-as védelmi szint biztosítja, hogy az ujjak ne érhessenek a feszültség alatt álló részekhez. A mechanikai élettartam 50000 kapcsolási ciklus, míg az elektromos élettartam AC-1 kategóriában szintén 50000 ciklus 50 Hz-en. A fokozott biztonságot szolgálja a lakattal történő lezárás lehetősége a KI pozícióban. További előnye, hogy kompatibilis a PLC-rendszerekkel, ami lehetővé teszi integrálását komplex épületautomatizálási vagy ipari vezérlőrendszerekbe.
Schneider Electric Acti 9 Reflex iC60N - A9C62310 - beépített megszakító vezérlés, 3P, C, 10A műszaki adatok
Fő jellemzők
Készülék alkalmazás: Elosztás, Vezérlés
Termékcsalád: Acti9
Terméknév: Reflex iC60
Készülék rövidített neve: Reflex iC60N
Termék típusa: Integrált vezérlésű kismegszakító
Pólusok leírása: 3P
Védett pólusok száma: 3
Hálózat típusa: AC
Kioldó technológia: Hőmágneses
Megszakító karakterisztika: C
Kiegészítő adatok
Névleges áram [In]: 10 A
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kódja: N
Megszakítóképesség: 20 kA Icu 220...240 V AC 50/60 Hz az EN/IEC 60947-2 szerint
10 kA Icu 380...415 V AC 50/60 Hz az EN/IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 500 V AC
Kontakt pozíció jelző: Igen
Vezérlés típusa: Távvezérlés folyamatos paranccsal
Váltókapcsoló
BE/KI gomb
Távvezérlés impulzussal
Vezérlőjel típusa: Fenntartott nagyon alacsony feszültség
Impulzus
Fenntartott
Helyi jelzés: Piros LED: hiba
Villogó LED: készülék kioldott
Villogó LED: készülék készen áll
Zöld LED: készülék BE
Villogó LED: készülék túlmelegedett
Vezérlőáramkör feszültsége [Uc]: 230 V AC 50/60 Hz
24 V AC 50/60 Hz
48 V AC 50/60 Hz
24 V DC
48 V DC
Névleges tápfeszültség [Us]: 230 V AC 50/60 Hz
Szerelési mód: Rögzített
Szerelési támasz: 35 mm szimmetrikus DIN sín
9 mm osztások: 11
Magasság: 84 mm
Szélesség: 99 mm
Mélység: 77 mm
Szín: Fehér
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: AC-1: 50000 ciklus AC 50 Hz
Lakattal lezárás: Lakattal lezárható
Reteszelési opciók leírása: Lakat KI pozícióban
Földzárlat védelem: Külön blokk
Termék kompatibilitás: PLC-vel
Környezet
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szennyezettségi fokozat: 3
Trópusi kivitel: 2
Relatív páratartalom: 93% 40 °C-on
