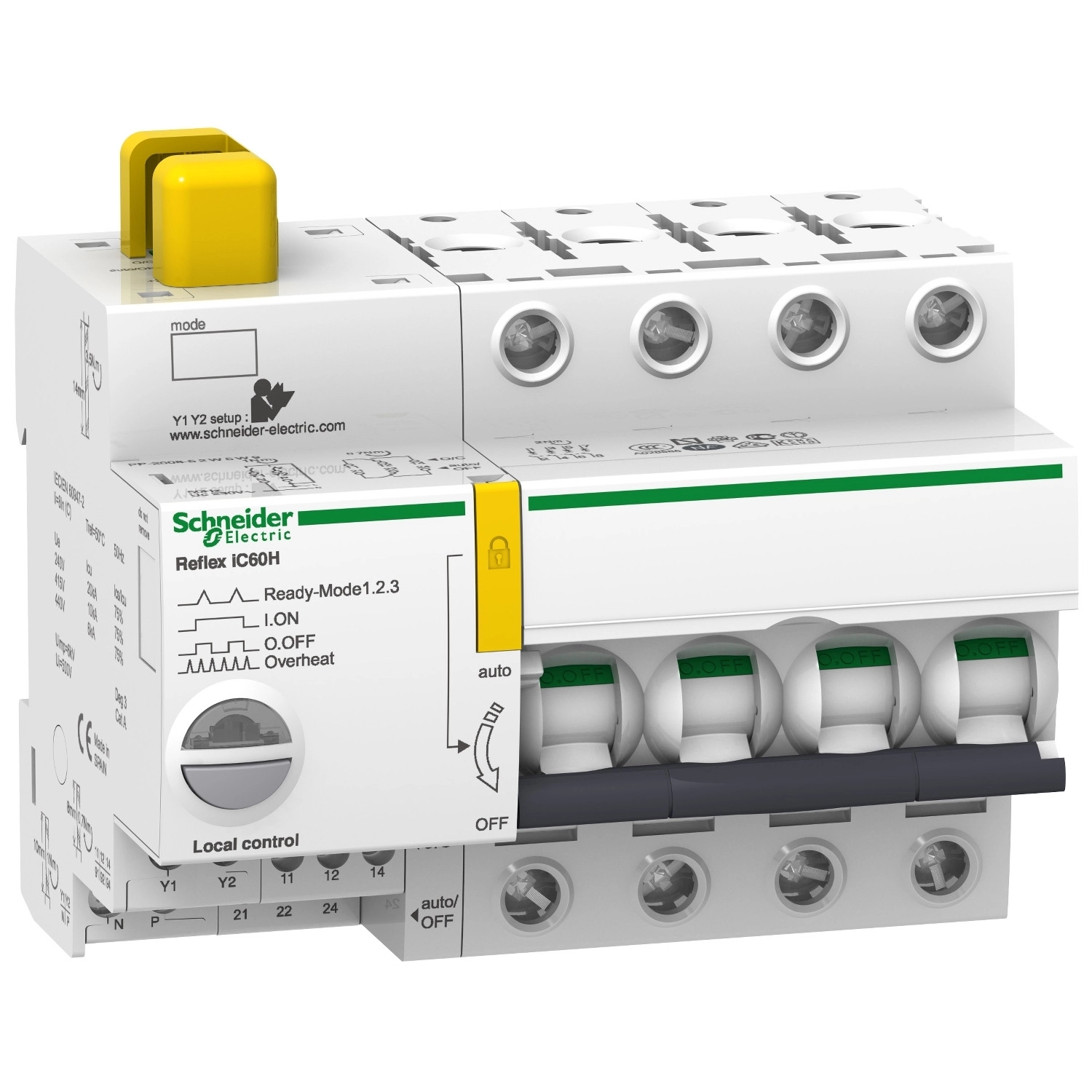

A Schneider Electric Acti 9 Reflex iC60H Ti24 10 A 4P D görbés kismegszakító (A9C66410) egy kiváló minőségű, beépített vezérléssel ellátott védelmi eszköz, amely tökéletes választás ipari és kereskedelmi villamos rendszerekhez. Ez a készülék egyesíti a hagyományos megszakítók védelmi funkcióit a távvezérelhetőség előnyeivel, így modern automatizálási rendszerek ideális komponense.
A Reflex iC60H megszakító az Acti 9 termékcsalád tagjaként a Schneider Electric legkorszerűbb technológiáit vonultatja fel. A négy pólusú (4P) kialakítás teljes körű védelmet biztosít, mind a négy pólus védett. A 10 amperes névleges áram és a D-karakterisztikájú kioldási görbe különösen alkalmassá teszi indukciós terhelések, motorok és transzformátorok védelmére, ahol magasabb bekapcsolási áramok fordulhatnak elő. A termék 30 kA megszakítóképességgel rendelkezik 220-240V AC hálózatokon, és 15 kA megszakítóképességgel 380-415V AC hálózatokon az EN/IEC 60947-2 szabványnak megfelelően, így kiváló védelmet nyújt túlterhelés és rövidzárlat esetén is.
A Reflex iC60H különlegességét a beépített vezérlési funkciói adják. Több módon is vezérelhető: helyi kapcsolóval (toggle), impulzus alapú távvezérléssel, folyamatos vezérlőjellel, valamint rendelkezik ON/OFF gombbal is. A vezérlőkör különböző feszültségszintekkel működtethető: 230V, 48V, 24V AC (50/60 Hz) vagy 24V, 48V DC. A terméket praktikus vizuális visszajelzők teszik felhasználóbarátabbá: villogó LED-ek jelzik az eszköz túlmelegedését, kioldását vagy üzemkész állapotát, míg a piros LED hibaállapotot, a zöld LED pedig bekapcsolt állapotot jelez. A Reflex iC60H kompatibilis PLC rendszerekkel, ami tovább növeli az alkalmazási lehetőségeit automatizált környezetekben.
A készülék mechanikai kialakítása is figyelemre méltó: szabványos 35 mm-es DIN sínre szerelhető, 13 darab 9 mm-es osztásegységet foglal el, méretei pedig 84 mm (magasság) x 117 mm (szélesség) x 77 mm (mélység). A fehér színű készülékház nem csak esztétikus, de könnyen beazonosíthatóvá is teszi az eszközt a kapcsolószekrényben. A nagy, 50 000 ciklusos mechanikai élettartam és az ugyancsak 50 000 ciklusos AC-1 villamos élettartam hosszú távú, megbízható működést garantál. A padlózhatóságnak köszönhetően megakadályozható a jogosulatlan kapcsolás, a lakatot OFF pozícióban lehet rögzíteni. Az IP20-as védettség megfelelő védelmet nyújt ujjak érintése ellen, miközben a 3-as szennyezettségi fokozatnak és a 2-es trópusi kivitelnek köszönhetően akár 93% relatív páratartalmú, 40°C-os környezetben is megbízhatóan működik.
Schneider Electric Acti 9 Reflex iC60H - A9C66410 - beépített megszakító vezérlés, 4P, D, 10A műszaki adatok
Általános jellemzők
Alkalmazás: Vezérlés, elosztás
Termékcsalád: Acti9
Terméknév: Reflex iC60
Rövid terméknév: Reflex iC60H
Termék típusa: Beépített vezérlésű megszakító
Elektromos jellemzők
Pólusok leírása: 4P
Védett pólusok száma: 4
Hálózat típusa: AC
Kioldó egység technológia: Hőmágneses
Görbe kód: D
Névleges áram: 10 A
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kód: H
Megszakítóképesség: 30 kA Icu 220...240 V AC 50/60 Hz esetén EN/IEC 60947-2 szerint
15 kA Icu 380...415 V AC 50/60 Hz esetén EN/IEC 60947-2 szerint
Névleges szigetelési feszültség: 500 V AC
Vezérlési funkciók
Kapcsolóállás-jelző: Igen
Vezérlési típus: Kapcsolókar
Távvezérlés impulzussal
Távvezérlés folyamatos paranccsal
BE/KI gomb
Vezérlőjel típusa: Fenntartott
Impulzus
Fenntartott nagyon alacsony feszültség
Helyi jelzés: Villogó LED: készülék túlmelegedés
Villogó LED: készülék kioldott
Villogó LED: készülék kész
Piros LED: hiba
Zöld LED: készülék BE
Vezérlőkör feszültsége: 230 V AC 50/60 Hz
24 V AC 50/60 Hz
48 V AC 50/60 Hz
24 V DC
48 V DC
Névleges tápfeszültség: 230 V AC 50/60 Hz
Mechanikai jellemzők
Szerelési mód: Rögzített
Szerelési felület: 35 mm szimmetrikus DIN sín
9 mm-es osztás: 13
Magasság: 84 mm
Szélesség: 117 mm
Mélység: 77 mm
Szín: Fehér
Mechanikai élettartam: 50000 ciklus
Villamos élettartam: AC-1: 50000 ciklus AC 50 Hz
Lakattal lezárható: Igen
Lezárási opciók leírása: Lakat KI pozícióban
Földzárlat-védelem: Külön blokk
Termék kompatibilitás: PLC-vel
Környezeti feltételek
IP védettségi fokozat: IP20 IEC 60529 szerint
Szennyezettségi fokozat: 3
Trópusi kivitel: 2
Relatív páratartalom: 93% 40°C-on
