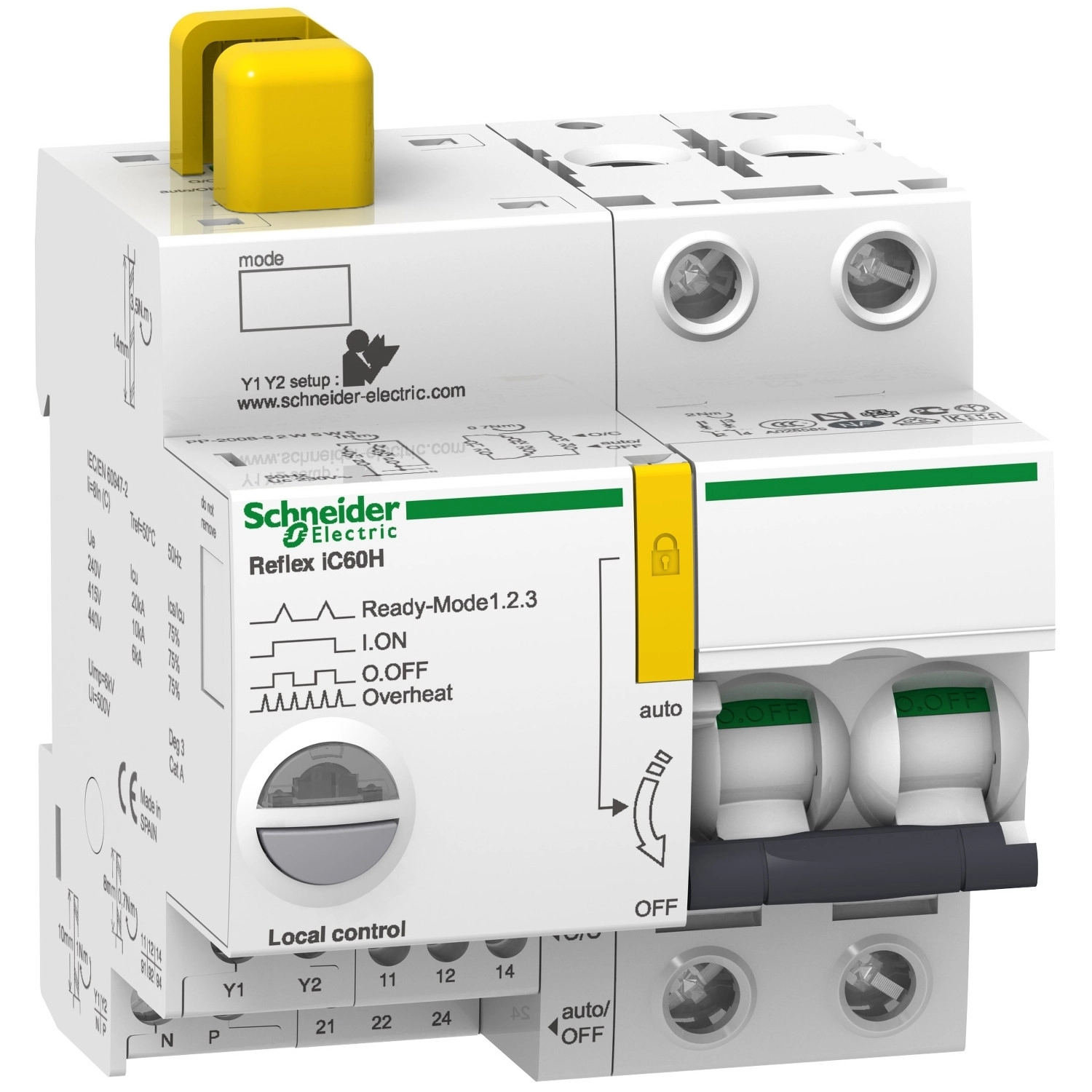

A Schneider Electric Acti 9 Reflex iC60H integrált vezérléssel ellátott kismegszakító egy innovatív villamos védelmi eszköz, amely különleges helyet foglal el a modern villamos rendszerek védelmi komponensei között. Ez a készülék az A9C66210 cikkszámmal rendelkező típus, amely 10 A névleges áramerősséggel, 2 pólusú kivitelben és D karakterisztikával készül, így ideális megoldást kínál olyan alkalmazásokhoz, ahol magasabb indítóáramok fordulhatnak elő.
A Reflex iC60H Ti24 egyesíti a hagyományos kismegszakítók védelmi funkcióit a távvezérlési képességgel, így tökéletes választás épületautomatizálási rendszerekhez, energiamenedzsment megoldásokhoz vagy bármely olyan alkalmazáshoz, ahol távolról szükséges a villamos rendszerek irányítása. Az eszköz az Acti9 termékcsaládhoz tartozik, amely a Schneider Electric egyik legmodernebb védelmi rendszere. A megszakító termikus-mágneses kioldóegységgel rendelkezik, amely megbízható védelmet nyújt túlterhelés és rövidzárlat ellen. A D karakterisztika különösen alkalmassá teszi olyan fogyasztók védelmére, amelyeknél nagyobb bekapcsolási áramlökés jelentkezhet, például motorok, transzformátorok vagy erősen induktív jellegű terhelések esetén.
A készülék kiemelkedő műszaki paraméterekkel rendelkezik. 30 kA megszakítóképességgel bír 220...240 V AC hálózaton és 15 kA-rel 380...415 V AC esetén az EN/IEC 60947-2 szabványnak megfelelően. A névleges szigetelési feszültsége 500 V AC. A kismegszakító többféle vezérlési lehetőséget kínál: távirányítható folyamatos paranccsal, impulzus vezérléssel, ON/OFF gombbal, illetve kapcsolókarral is működtethető. A vezérlőáramkör feszültsége lehet 230 V AC, 24 V AC, 48 V AC, valamint 24 V DC vagy 48 V DC is, így rugalmasan illeszthető különböző automatizálási rendszerekhez. Az állapotjelzés LED-ekkel történik: a piros LED hibajelzést, a zöld LED bekapcsolt állapotot jelez, míg a villogó LED-ek túlmelegedésre, kioldásra vagy készenlétben lévő állapotra figyelmeztetnek.
Az eszköz 35 mm-es szimmetrikus DIN sínre rögzíthető, méretei 84 mm magasság, 81 mm szélesség és 77 mm mélység. Fehér színű háza esztétikus megjelenést biztosít a kapcsolószekrényben. Rendkívül hosszú élettartamú, mechanikai tartóssága 50000 ciklus, míg elektromos tartóssága AC-1 kategóriában szintén 50000 kapcsolási ciklus. A biztonságot szolgálja a lakattal történő lezárás lehetősége kikapcsolt állapotban. Védelmi kategóriája IP20 az IEC 60529 szabvány szerint. A termék PLC-vel kompatibilis, így könnyen integrálható ipari vezérlőrendszerekbe. A készülék kompatibilis a külön rendelhető földzárlat-védelmi blokkal, ami tovább növeli a védelmi képességeit.
Schneider Electric Acti 9 Reflex iC60H - A9C66210 - beépített megszakító vezérlés, 2P, D, 10A műszaki adatok
Fő jellemzők
Eszköz alkalmazás: Vezérlés, elosztás
Termékcsalád: Acti9
Termék neve: Reflex iC60
Eszköz rövid neve: Reflex iC60H
Termék vagy komponens típusa: Integrált vezérlésű megszakító
Pólusok leírása: 2P
Védett pólusok száma: 2
Hálózat típusa: AC
Kioldóegység technológia: Termikus-mágneses
Kioldási görbe: D
Kiegészítő jellemzők
Névleges áram: 10 A
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kód: H
Megszakítóképesség: 30 kA Icu 220...240 V AC 50/60 Hz az EN/IEC 60947-2 szerint
15 kA Icu 380...415 V AC 50/60 Hz az EN/IEC 60947-2 szerint
Névleges szigetelési feszültség: 500 V AC
Érintkező pozíció jelző: Igen
Vezérlés típusa: Távvezérlés folyamatos paranccsal
BE/KI gomb
Kapcsolókar
Távvezérlés impulzussal
Vezérlőjel típusa: Impulzus
Fenntartott
Fenntartott nagyon alacsony feszültség
Helyi jelzés: Piros LED: hiba
Zöld LED: eszköz BE
Villogó LED: eszköz túlmelegedett
Villogó LED: eszköz kioldott
Villogó LED: eszköz kész
Vezérlőáramkör feszültsége: 230 V AC 50/60 Hz
24 V AC 50/60 Hz
48 V AC 50/60 Hz
24 V DC
48 V DC
Névleges tápfeszültség: 230 V AC 50/60 Hz
Felszerelési mód: Rögzített
Mechanikai adatok
Felszerelési alap: 35 mm szimmetrikus DIN sín
Szélesség (9 mm-es egységben): 9
Magasság: 84 mm
Szélesség: 81 mm
Mélység: 77 mm
Szín: Fehér
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: AC-1: 50000 ciklus AC 50 Hz
Lakattal lezárhatóság: Lakattal lezárható
Zárolási opciók leírása: Lakat KI pozícióban
Földzárlat-védelem: Külön blokk
Termék kompatibilitás: PLC-vel
Környezeti jellemzők
IP védelmi fokozat: IP20 az IEC 60529 szerint
Szennyezettségi fok: 3
Trópusi kivitel: 2
Relatív páratartalom: 93% 40 °C-on
