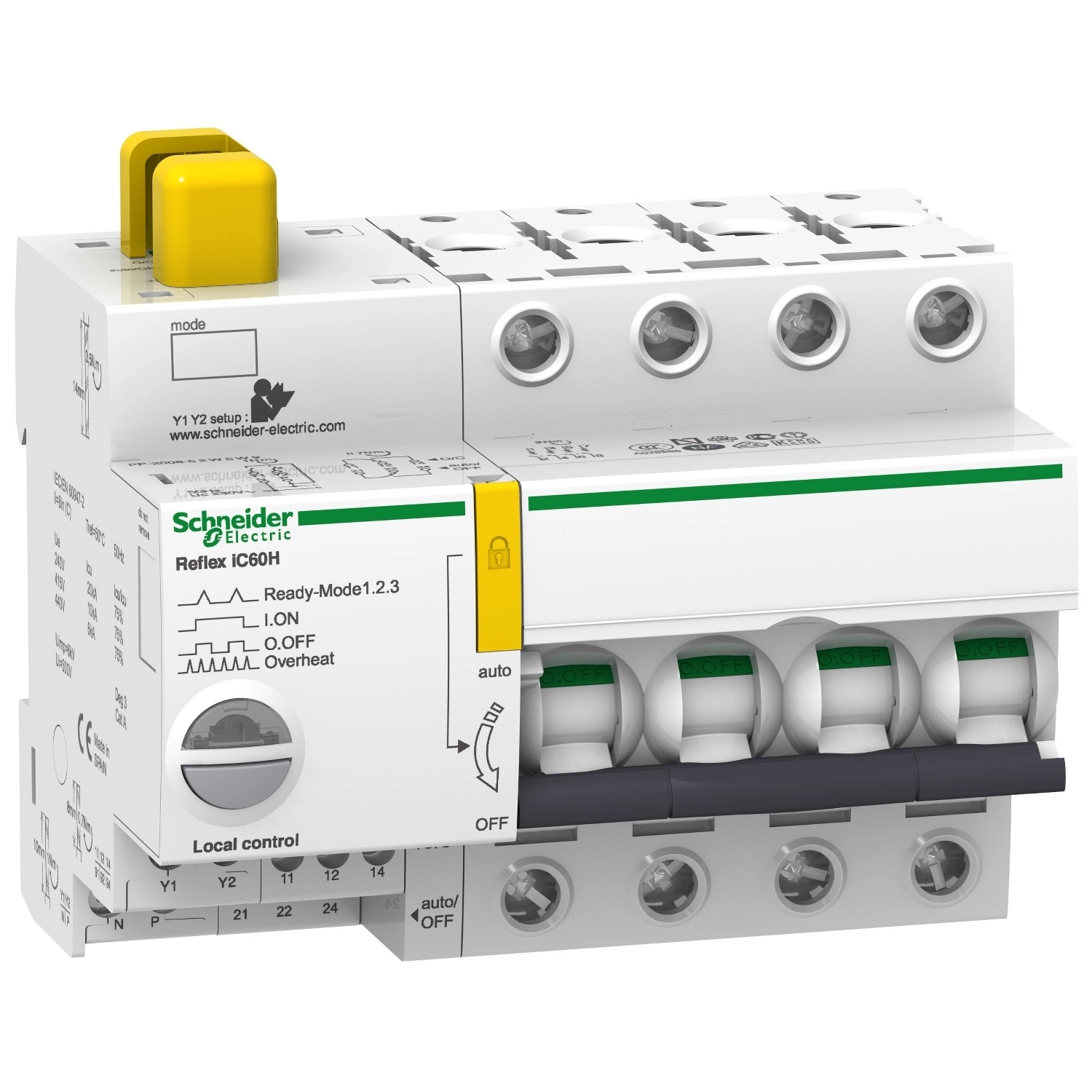

A Schneider Electric Acti 9 Reflex iC60H Ti24 40 A 4P curve C (A9C65440) egy innovatív, integrált vezérlésű kismegszakító, amely egyesíti a hagyományos kismegszakító védelmét a távoli vezérelhetőség előnyeivel. Ez a sokoldalú eszköz ideális választás bármilyen elosztóhálózat korszerűsítésére, ahol fontos a távoli ellenőrzés és vezérlés lehetősége.
A Reflex iC60H kivételes tulajdonsága, hogy egyesíti a megszakító és a távvezérlés funkcióit egyetlen kompakt egységben, ami jelentősen csökkenti a szerelési időt és a helyigényt. A készülék négy pólusú (4P) kialakítása teljes körű védelmet biztosít mind a négy vezeték számára. 40 amperes névleges áramerősségével és C kioldási görbéjével ideális ipari és kereskedelmi alkalmazásokhoz, ahol motorok, világítási rendszerek vagy más induktív terhelések védelmére van szükség.
Műszaki szempontból a Reflex iC60H kiemelkedő teljesítményt nyújt. A terméket 30 kA megszakítóképesség jellemzi 220-240V AC feszültségen, és 15 kA 380-415V AC tartományban az EN/IEC 60947-2 szabványnak megfelelően. A H megszakítóképességi kód jelzi, hogy nagy zárlati teljesítménnyel rendelkezik. A készülék 500V AC névleges szigetelési feszültséggel bír, és 50/60 Hz hálózati frekvenciákon használható. A különböző vezérlési módok között megtalálható a távvezérlés impulzussal, folyamatos paranccsal, valamint a helyi be/ki kapcsolás lehetősége is. A vezérlőáramkör feszültsége lehet 230V AC, 24V AC, 48V AC, 24V DC vagy 48V DC, ami rendkívüli rugalmasságot biztosít a különböző automatizálási rendszerekben való alkalmazáshoz. A tápfeszültség 230V AC 50/60 Hz.
A készülék rendelkezik kontakt pozíció jelzővel, és átfogó helyi jelzési rendszerrel: piros LED hibát jelez, zöld LED a bekapcsolt állapotot, a villogó LED pedig az eszköz készenlétét, túlmelegedését vagy kioldását mutatja. Fizikai méretei – 84 mm magasság, 117 mm szélesség és 77 mm mélység – lehetővé teszik a kompakt elhelyezést a kapcsolószekrényben. A termék fehér színű, és 35 mm-es szimmetrikus DIN sínre szerelhető. Mechanikai tartóssága 50000 ciklus, elektromos tartóssága pedig AC-1 alkalmazásban szintén 50000 ciklus AC 50 Hz esetén. A készülék IP20 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, és akár 93% relatív páratartalmat is elvisel 40°C hőmérsékleten. A termék kompatibilis PLC rendszerekkel, lakattal lezárható, földzárlat elleni védelem külön blokkal biztosítható.
Schneider Electric Acti 9 Reflex iC60H - A9C65440 - beépített megszakító vezérlés, 4P, C, 40A műszaki adatok
Főbb jellemzők
Eszköz alkalmazása: Vezérlés, Elosztás
Termékcsalád: Acti9
Terméknév: Reflex iC60
Eszköz rövid neve: Reflex iC60H
Termék vagy komponens típusa: Integrált vezérlésű megszakító
Pólusok leírása: 4P
Védett pólusok száma: 4
Hálózat típusa: AC
Kioldóegység technológiája: Hőmágneses
Görbe kód: C
Kiegészítő jellemzők
Névleges áram: 40 A
Hálózati frekvencia: 50/60 Hz
Megszakítóképességi kód: H
Megszakítóképesség: 30 kA Icu 220-240 V AC 50/60 Hz esetén EN/IEC 60947-2 szerint
15 kA Icu 380-415 V AC 50/60 Hz esetén EN/IEC 60947-2 szerint
Névleges szigetelési feszültség: 500 V AC
Kontakt pozíció jelző: Igen
Vezérlési típus: Távvezérlés impulzussal, BE/KI gomb, Távvezérlés folyamatos paranccsal, Váltókapcsoló
Vezérlőjel típusa: Impulzus, Fenntartott nagyon alacsony feszültség, Fenntartott
Helyi jelzés: Piros LED: hiba, Zöld LED: eszköz BE, Villogó LED: eszköz kész, Villogó LED: eszköz túlmelegedett, Villogó LED: eszköz kioldott
Vezérlőáramkör feszültsége: 230 V AC 50/60 Hz, 24 V AC 50/60 Hz, 48 V AC 50/60 Hz, 24 V DC, 48 V DC
Névleges tápfeszültség: 230 V AC 50/60 Hz
Mechanikai jellemzők
Rögzítési mód: Fix
Rögzítési támasz: 35 mm szimmetrikus DIN sín
9 mm osztások: 13
Magasság: 84 mm
Szélesség: 117 mm
Mélység: 77 mm
Szín: Fehér
Mechanikai tartósság: 50000 ciklus
Elektromos tartósság: AC-1: 50000 ciklus AC 50 Hz
Lakatolási lehetőség: Lakatolható
Lezárási opciók leírása: Lakat KI helyzetben
Földzárlat elleni védelem: Külön blokk
Termék kompatibilitás: PLC-vel
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szennyezettségi fokozat: 3
Trópusi kivitel: 2
Relatív páratartalom: 93 % 40 °C-on
