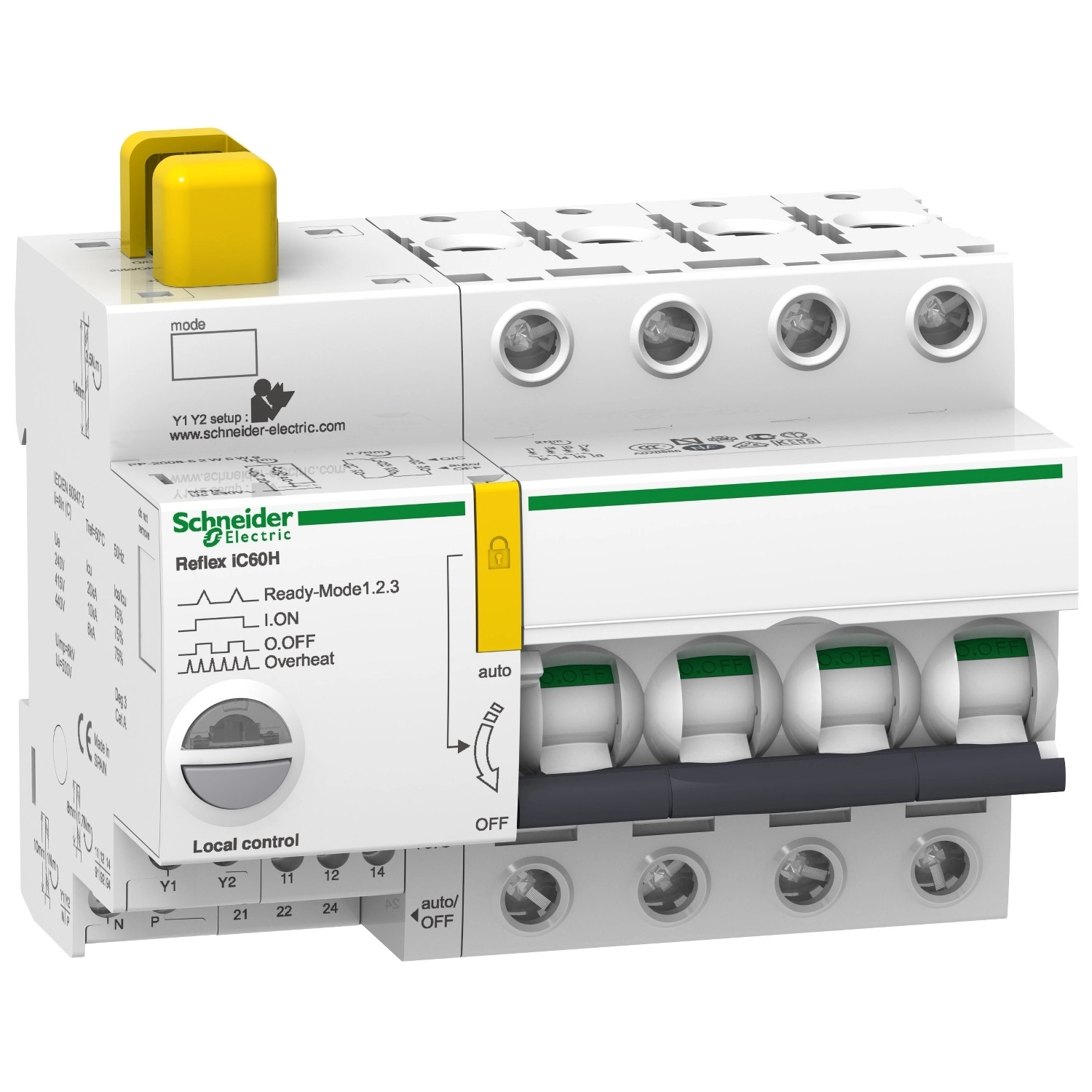

A Schneider Electric Acti 9 Reflex iC60H (A9C65425) egy innovatív, beépített vezérléssel ellátott kismegszakító, amely ötvözi a hagyományos megszakítók védelmi funkcióit és a távvezérlési lehetőségeket. Ez a 4 pólusú (4P) eszköz 25 amper névleges áramerősséggel és C típusú kioldási karakterisztikával rendelkezik, amely ideális választás különféle elosztó és vezérlő alkalmazásokhoz, ahol fontos a megbízható védelem és a távoli működtetés lehetősége.
A Reflex iC60H Ti24 kompakt megoldást kínál a modern villamos rendszerekhez, hiszen egyetlen készülékben integrálja a megszakító és a távvezérlő funkciókat. A 4 pólusú kialakítás mind a 4 fázis teljes védelmét biztosítja. A terméket a Schneider Electric Acti9 termékcsaládba sorolták, amely az iparág egyik legszélesebb körben elismert kisfeszültségű kapcsolókészülék-családja. A készülék H megszakítóképességi kategóriába tartozik, ami 30 kA megszakítóképességet jelent 220-240V AC feszültségen, illetve 15 kA-t 380-415V AC hálózaton, az EN/IEC 60947-2 szabványnak megfelelően.
A Reflex iC60H integrált vezérlési funkcióinak köszönhetően több módon is távirányítható: impulzus vezérléssel, folyamatos vezérléssel, átváltó funkcióval, valamint helyi BE/KI nyomógombbal is rendelkezik. A vezérlőáramkör különböző feszültségszintekkel kompatibilis: 24V AC, 48V AC, 230V AC (50/60 Hz), valamint 24V DC és 48V DC egyenárammal is működtethető. A készülék egyértelmű helyi jelzésrendszerrel rendelkezik: különböző villogó LED-ek jelzik a készülék túlmelegedését, a kioldást, az üzemkész állapotot, a hibát (piros LED), valamint a bekapcsolt állapotot (zöld LED).
A termék fizikai paraméterei is figyelemre méltók: 84 mm magasságú, 117 mm szélességű és 77 mm mélységű, fehér színű készülékház, amely 35 mm-es szimmetrikus DIN-sínre szerelhető. A mechanikai élettartama 50000 kapcsolási ciklus, míg elektromos élettartama AC-1 kategóriában ugyancsak 50000 ciklus 50 Hz váltakozó áram esetén. További hasznos tulajdonságai közé tartozik, hogy lakattal lezárható (kikapcsolt helyzetben), IP20 védettséggel rendelkezik az IEC 60529 szabvány szerint, továbbá kompatibilis PLC rendszerekkel. A névleges szigetelési feszültsége (Ui) 500V AC, és érintkezőhelyzet-jelzővel is felszerelték a biztonságos üzemeltetés érdekében.
Schneider Electric Acti 9 Reflex iC60H - A9C65425 - beépített megszakító vezérlés, 4P, C, 25A műszaki adatok
Fő jellemzők
Eszköz alkalmazás: Elosztás, Vezérlés
Termékcsalád: Acti9
Termék neve: Reflex iC60
Eszköz rövid neve: Reflex iC60H
Termék vagy alkatrész típusa: Beépített vezérlésű megszakító
Pólusok leírása: 4P
Védett pólusok száma: 4
Hálózat típusa: AC
Kioldóegység technológiája: Hő-mágneses
Görbe kód: C
Kiegészítő információk
Névleges áram: 25 A
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kód: H
Megszakítóképesség: 30 kA Icu 220...240 V AC 50/60 Hz az EN/IEC 60947-2 szerint
15 kA Icu 380...415 V AC 50/60 Hz az EN/IEC 60947-2 szerint
Névleges szigetelési feszültség: 500 V AC
Érintkezőhelyzet-jelző: Igen
Vezérlés típusa: Távvezérlés impulzussal
Távvezérlés folyamatos paranccsal
Átkapcsoló
BE/KI gomb
Vezérlőjel típusa: Impulzus
Folyamatos
Folyamatos nagyon alacsony feszültség
Helyi jelzés: Villogó LED: eszköz túlmelegedése
Villogó LED: eszköz kioldott
Villogó LED: eszköz kész
Piros LED: hiba
Zöld LED: eszköz BE
Vezérlőáramkör feszültsége: 230 V AC 50/60 Hz
24 V AC 50/60 Hz
48 V AC 50/60 Hz
24 V DC
48 V DC
Névleges tápfeszültség: 230 V AC 50/60 Hz esetén
Szerelési mód: Rögzített
Fizikai jellemzők
Szerelési alap: 35 mm szimmetrikus DIN sín
9 mm-es osztások: 13
Magasság: 84 mm
Szélesség: 117 mm
Mélység: 77 mm
Szín: Fehér
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: AC-1: 50000 ciklus AC 50 Hz
Lakattal lezárható: Lakattal lezárható
Reteszelési opciók leírása: Lakat KI pozícióban
Hibaáram elleni védelem: Különálló blokk
Termék kompatibilitás: PLC-vel
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szennyezettségi fok: 3
Trópusállóság: 2
Relatív páratartalom: 93% 40 °C-on
