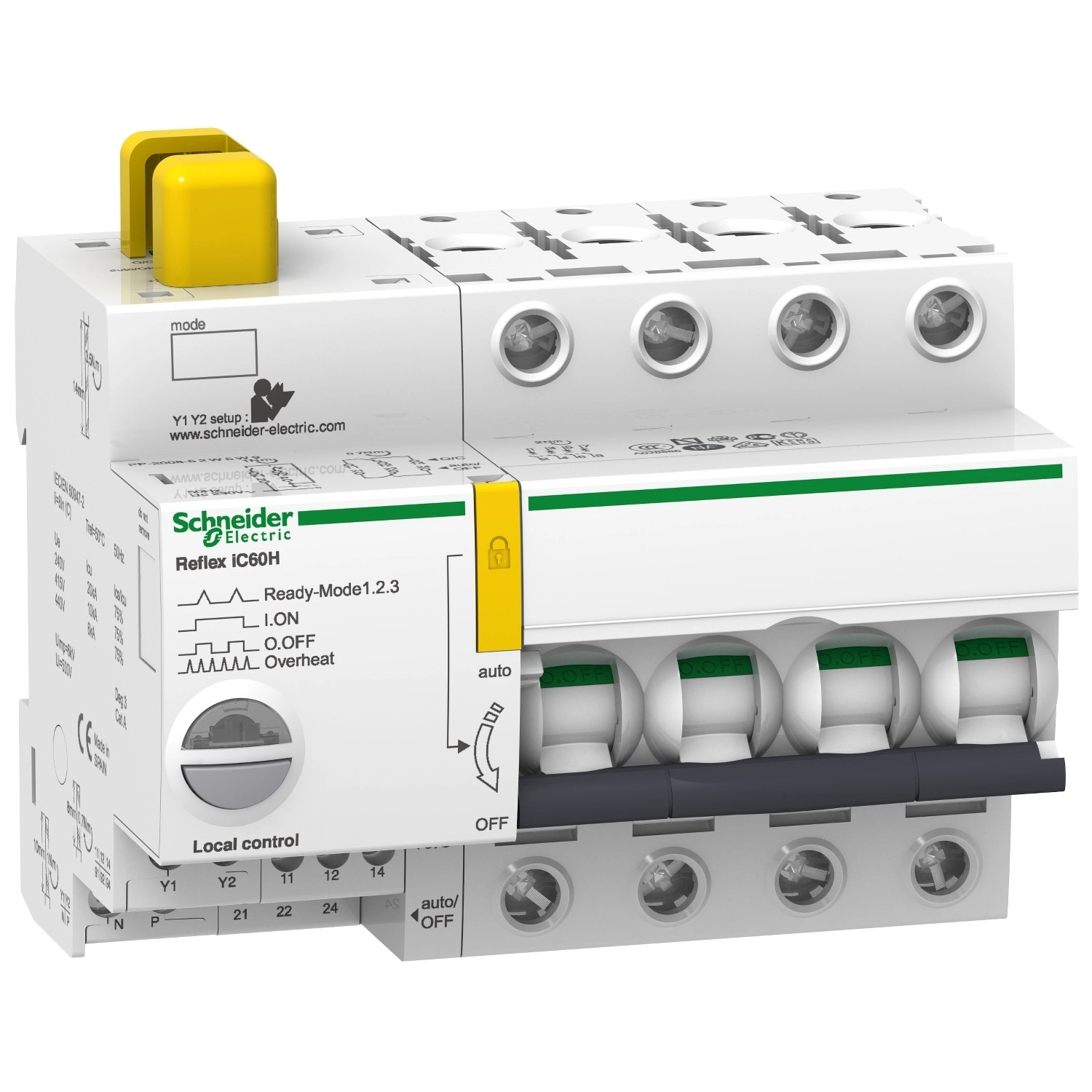

A Schneider Electric Acti 9 sorozatú Reflex iC60H Ti24 16 A 4P C-görbés integrált vezérlésű kismegszakító (A9C65416) egy innovatív megoldás, amely ötvözi a hagyományos kismegszakítók védelmi funkcióit a távvezérlési lehetőségekkel. Ez a korszerű eszköz különösen alkalmas olyan elosztórendszerekhez, ahol fontos a távoli felügyelet és irányítás lehetősége.
A Reflex iC60H kismegszakító 4-pólusú kivitelben készült, és 16 A névleges áramerősséggel rendelkezik. A C-karakterisztikájú termomágneses kioldó mechanizmusa megbízható védelmet nyújt a túlterhelés és rövidzárlat ellen. A készülék megszakítóképessége 30 kA 220-240 V AC esetén, illetve 15 kA 380-415 V AC hálózati feszültségnél, az EN/IEC 60947-2 szabvány szerint. Ez a H-típusú megszakítóképesség kategória biztosítja a megfelelő védelmet a legtöbb ipari és kereskedelmi alkalmazásban előforduló zárlati áramokkal szemben.
A Reflex iC60H egyik legfontosabb tulajdonsága az integrált vezérlési funkció, amely többféle távvezérlési módot tesz lehetővé. Működtethető impulzus vezérléssel, folyamatos vezérléssel, valamint helyi, manuális kapcsolással is. A vezérlőáramkör többféle feszültséggel is működtethető: 24 V AC/DC, 48 V AC/DC vagy 230 V AC 50/60 Hz frekvencián. A termék állapotáról LED-es visszajelzők informálnak: zöld LED jelzi a bekapcsolt állapotot, villogó LED mutatja, ha a készülék készen áll a működésre, illetve ha túlmelegedett, piros LED figyelmeztet a hibára, és szintén LED jelzi, ha a készülék kioldott. Ez a komplex visszajelző rendszer nagyban megkönnyíti a hibaelhárítást és az üzemeltetést.
A Reflex iC60H műszaki paraméterei között fontos megemlíteni az 500 V AC névleges szigetelési feszültséget, az IP20-as védettséget, valamint a kiváló mechanikai és elektromos tartósságot (50000 ciklus). A készülék rögzítése 35 mm-es szimmetrikus DIN sínre történik, méretei pedig 84 mm magasság, 117 mm szélesség és 77 mm mélység. A termék fehér színű, és lakattal lezárható kikapcsolt állapotban. Kompatibilis PLC-vel, ami tovább bővíti alkalmazási lehetőségeit az automatizált rendszerekben. A földzárlat elleni védelem külön blokként csatlakoztatható a készülékhez. A Schneider Electric Reflex iC60H megszakító ideális választás komplex villamos elosztórendszerek tervezéséhez, ahol a távvezérelhetőség és a megbízható védelem egyaránt fontos szempont.
Schneider Electric Acti 9 Reflex iC60H - A9C65416 - beépített megszakító vezérlés, 4P, C, 16A műszaki adatok
Fő jellemzők
Eszköz alkalmazás: Vezérlés, Elosztás
Termékcsalád: Acti9
Terméknév: Reflex iC60
Eszköz rövid neve: Reflex iC60H
Termék típusa: Integrált vezérlésű megszakító
Pólusok leírása: 4P
Védett pólusok száma: 4
Hálózat típusa: AC
Kioldóegység technológia: Termomágneses
Görbetípus: C
Kiegészítő adatok
Névleges áram: 16 A
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kód: H
Megszakítóképesség: 30 kA Icu 220...240 V AC 50/60 Hz az EN/IEC 60947-2 szerint
15 kA Icu 380...415 V AC 50/60 Hz az EN/IEC 60947-2 szerint
Névleges szigetelési feszültség: 500 V AC
Érintkezőállás-jelző: Igen
Vezérlés típusa: Távvezérlés impulzussal
BE/KI gomb
Távvezérlés folyamatos paranccsal
Váltókapcsoló
Vezérlőjel típusa: Fenntartott
Fenntartott nagyon alacsony feszültség
Impulzus
Helyi jelzés: Villogó LED: eszköz készen áll
Villogó LED: eszköz kioldott
Zöld LED: eszköz bekapcsolva
Piros LED: hiba
Villogó LED: eszköz túlmelegedés
Vezérlő áramkör feszültsége: 230 V AC 50/60 Hz
24 V AC 50/60 Hz
48 V AC 50/60 Hz
24 V DC
48 V DC
Névleges tápfeszültség: 230 V AC 50/60 Hz
Szerelési mód: Fix
Szerelési alap: 35 mm szimmetrikus DIN sín
9 mm-es osztásegység: 13
Magasság: 84 mm
Szélesség: 117 mm
Mélység: 77 mm
Szín: Fehér
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: AC-1: 50000 ciklus AC 50 Hz
Lakattal lezárható: Igen
Lezárási opciók leírása: Lakat KI pozícióban
Földzárlat védelem: Külön blokk
Termék kompatibilitás: PLC-vel
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szennyezési fokozat: 3
Trópusi kivitel: 2
Relatív páratartalom: 93 % 40 °C-on
