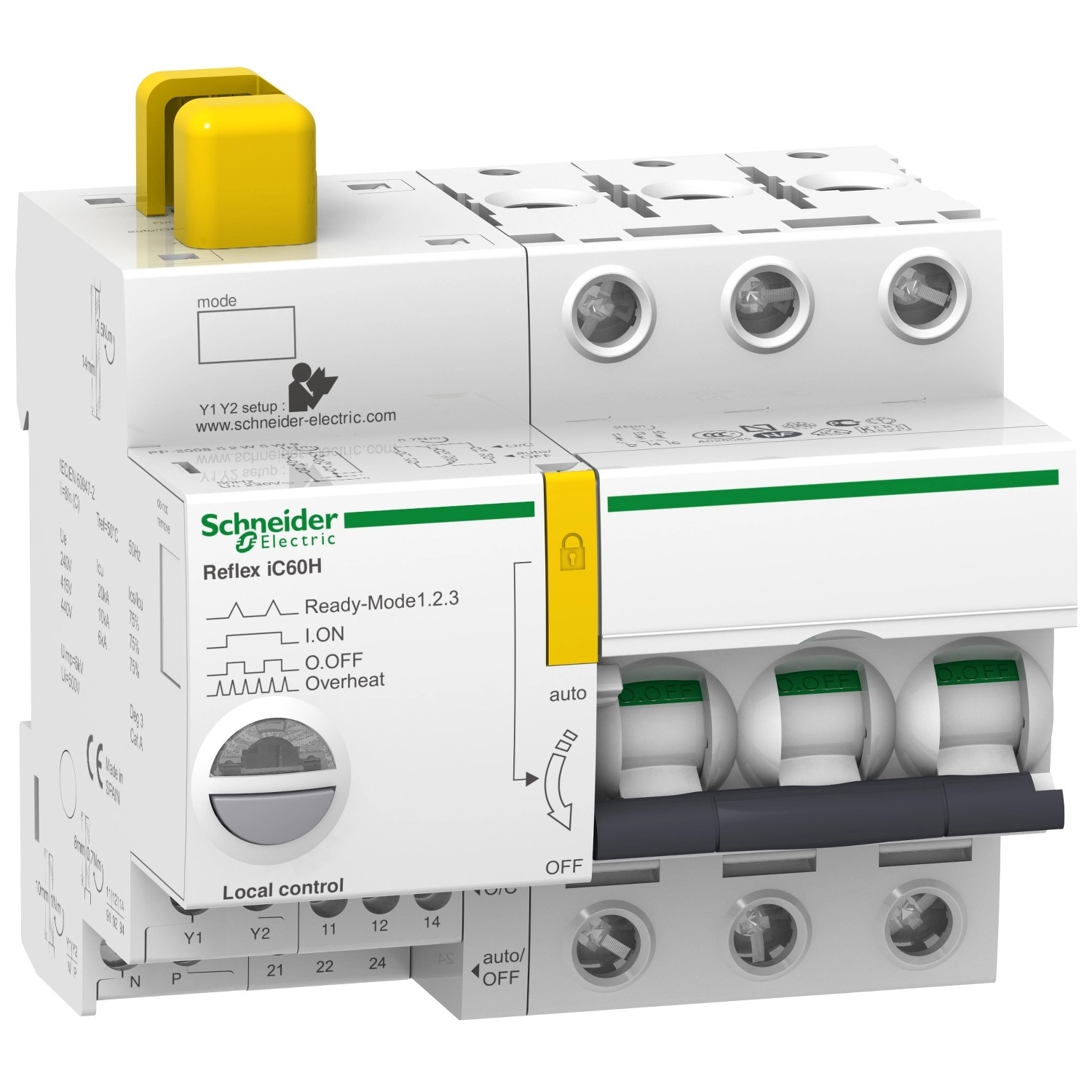

A Schneider Electric Reflex iC60H Ti24 integrált vezérlésű kismegszakítója az Acti9 termékcsalád innovatív tagja, amely egyesíti a hagyományos kismegszakító és az integrált távvezérlés funkcióit. Az A9C65325 cikkszámú eszköz különösen alkalmas ipari és kereskedelmi épületek villamos rendszereiben, ahol a távolról történő kapcsolás és felügyelet alapvető fontosságú.
A Reflex iC60H Ti24 3P C25 típusú kismegszakító 25 A névleges áramerősséggel, 3 pólusú kivitelben és C karakterisztikával rendelkezik, amely univerzális védelmet biztosít különböző terhelésekhez. A termék figyelemre méltó megszakítóképességgel bír: 220-240 V-on 30 kA, míg 380-415 V-on 15 kA, ami megfelel az EN/IEC 60947-2 szabványnak. Ez a H típusú megszakítóképesség-kód kiváló védelmet nyújt túláram és rövidzárlat ellen még ipari környezetben is. A termékben alkalmazott hő-mágneses kioldótechnológia megbízhatóan működik különböző környezeti feltételek mellett, 50/60 Hz hálózati frekvenciákon egyaránt.
A Reflex iC60H Ti24 kismegszakító sokoldalú távvezérlési lehetőségekkel rendelkezik. Vezérelhető folyamatos paranccsal, impulzussal, valamint alacsony feszültségű jellel is. A vezérlő áramkör feszültsége rendkívül rugalmas: támogatja a 24V, 48V és 230V AC feszültségeket 50/60 Hz-en, valamint a 24V és 48V DC feszültségeket. A helyszíni állapotjelzés LED-ekkel történik, amelyek a készenlét, bekapcsolt állapot, kioldás, hiba és túlmelegedés jelzésére szolgálnak. Az ON/OFF gomb, a váltókapcsoló, valamint a távvezérlési lehetőségek mind hozzájárulnak a termék rendkívüli rugalmasságához.
A Reflex iC60H kismegszakító 35 mm-es szimmetrikus DIN sínre szerelhető, méretei kompaktak: 84 mm magas, 99 mm széles és 77 mm mély. Fehér színű kivitelben készül, és magas minőségű mechanikai és elektromos tartóssággal rendelkezik - 50000 ciklust garantál. A termék IP20-as védettséggel rendelkezik az IEC 60529 szerint, és 3-as szennyezettségi fokozatnak megfelelő környezetben használható. Lakattal lezárható a kikapcsolt állapotban, így megakadályozható a jogosulatlan működtetés. Az eszköz kompatibilis PLC-vel, és a földzárlat-védelem külön blokként csatlakoztatható hozzá. A Schneider Electric A9C65325 kismegszakító 40°C-on akár 93%-os relatív páratartalom mellett is megbízhatóan működik, és 2-es fokozatú trópusiállósággal rendelkezik.
Schneider Electric Acti 9 Reflex iC60H - A9C65325 - beépített megszakító vezérlés, 3P, C, 25A műszaki adatok
Általános jellemzők
Eszköz alkalmazása: Vezérlés, elosztás
Termékcsalád: Acti9
Terméknév: Reflex iC60
Eszköz rövid neve: Reflex iC60H
Termék vagy komponens típusa: Integrált vezérlésű megszakító
Pólusok leírása: 3P
Védett pólusok száma: 3
Hálózat típusa: AC
Kioldóegység technológiája: Hő-mágneses
Görbe kód: C
Műszaki adatok
Névleges áram [In]: 25 A
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség-kód: H
Megszakítóképesség: 30 kA Icu 220...240 V AC 50/60 Hz az EN/IEC 60947-2 szerint
15 kA Icu 380...415 V AC 50/60 Hz az EN/IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 500 V AC
Érintkezőpozíció-jelző: Igen
Vezérlés típusa: BE/KI gomb
Váltókapcsoló
Távvezérlés folyamatos paranccsal
Távvezérlés impulzussal
Vezérlőjel típusa: Fenntartott
Fenntartott nagyon alacsony feszültség
Impulzus
Helyi jelzés: Villogó LED: eszköz készen áll
Zöld LED: eszköz BE
Villogó LED: eszköz kioldott
Piros LED: hiba
Villogó LED: eszköz túlmelegedés
Vezérlőáramkör feszültsége [Uc]: 230 V AC 50/60 Hz
24 V AC 50/60 Hz
48 V AC 50/60 Hz
24 V DC
48 V DC
Névleges tápfeszültség [Us]: 230 V AC 50/60 Hz
Szerelés és méret
Felszerelési mód: Rögzített
Felszerelési tartó: 35 mm szimmetrikus DIN sín
9 mm-es osztás: 11
Magasság: 84 mm
Szélesség: 99 mm
Mélység: 77 mm
Szín: Fehér
Tartósság és védelem
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: AC-1: 50000 ciklus AC 50 Hz
Lakatolási lehetőség: Lakatolható
Reteszelési opciók leírása: Lakat KI helyzetben
Földzárlat-védelem: Külön blokk
Termék kompatibilitás: PLC-vel
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szennyezettségi fokozat: 3
Trópusiállóság: 2
Relatív páratartalom: 93 % 40 °C-on
