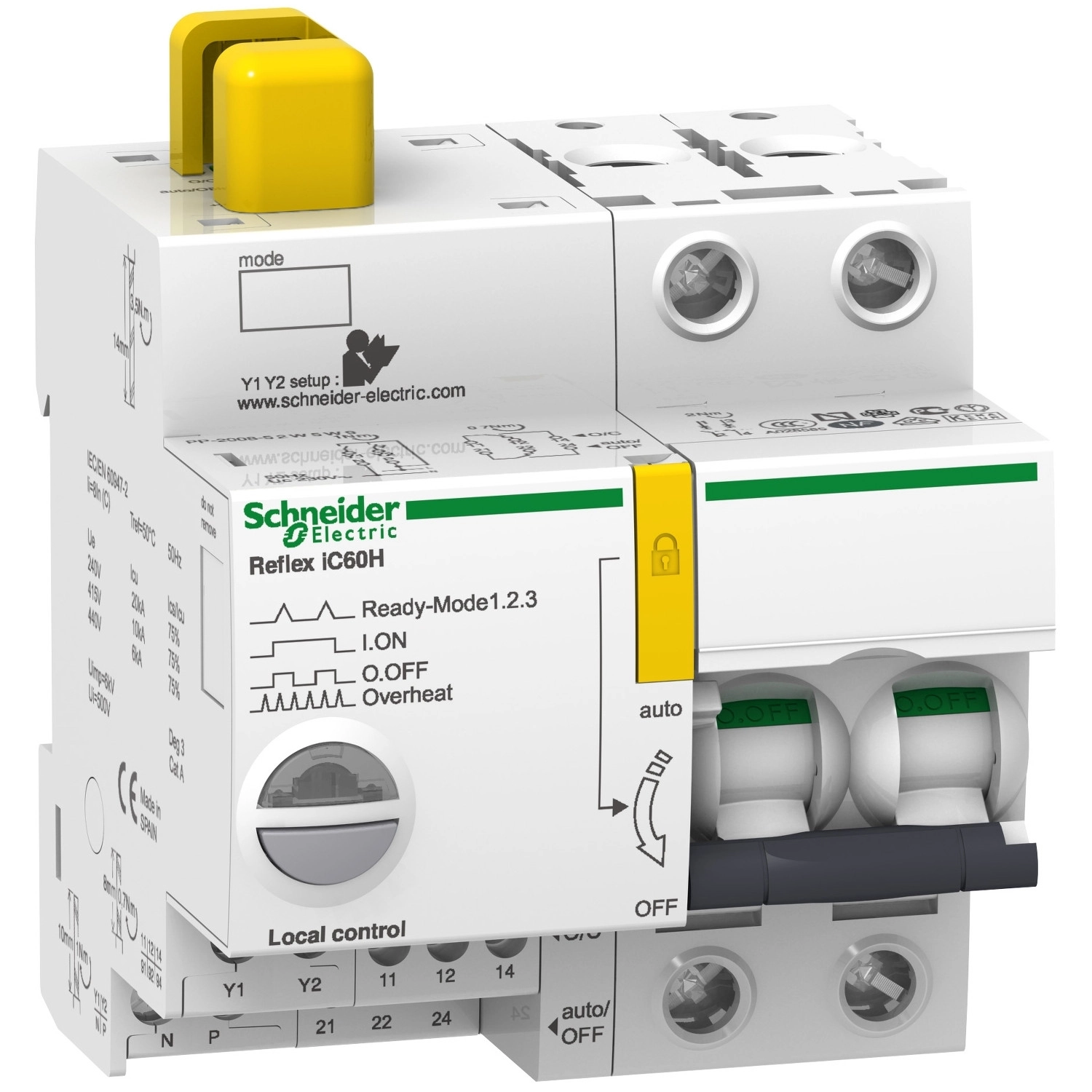

A Schneider Electric Acti 9 Reflex iC60H Ti24 25 A 2P kismegszakító integrált vezérléssel kiváló megoldást jelent a modern villamosenergia-hálózatok fejlett védelméhez és vezérléséhez. Ez a korszerű, A9C65225 cikkszámú kismegszakító egyesíti magában a hagyományos megszakítók védelmi funkcióit és a fejlett távvezérlési lehetőségeket, így optimális választás mind ipari, mind kereskedelmi alkalmazásokhoz.
A Reflex iC60H egy 2 pólusú, C karakterisztikájú kismegszakító, 25 A névleges áramerősséggel. Az eszköz termikus-mágneses kioldási technológiával rendelkezik, amely megbízható védelmet nyújt túlterhelés és rövidzárlat ellen. Kiemelkedő megszakítóképessége 30 kA 220-240 V AC feszültségen, illetve 15 kA 380-415 V AC hálózatokon, amely megfelel az EN/IEC 60947-2 szabványnak. A H megszakítóképességi kód jelzi, hogy az eszköz magas rövidzárlati teljesítményre képes, így kiválóan alkalmas olyan helyekre, ahol fokozott védelmi igények merülnek fel.
Az integrált vezérlési funkciónak köszönhetően a megszakító távolról is működtethető többféle módon: folyamatos vezérléssel, impulzussal, valamint támogatja a kapcsolódó automatizálási rendszereket. A vezérlési lehetőségek között megtalálható a távoli be/kikapcsolás funkció, a toggle üzemmód, valamint az ON/OFF gomb használata. A vezérlőfeszültség lehet 230 V AC, 24 V AC, 48 V AC, 24 V DC vagy 48 V DC, így számos rendszerhez rugalmasan illeszthető. A Reflex iC60H Ti24 kompatibilis PLC rendszerekkel is, ami tovább növeli a felhasználhatóságát komplex automatizálási feladatokhoz.
Az eszköz kivitelezése precíz és funkcionális. 35 mm-es szimmetrikus DIN sínre szerelhető, méretei (84 mm magasság, 81 mm szélesség, 77 mm mélység) lehetővé teszik a kompakt elhelyezést elosztószekrényekben. Fehér színű burkolata biztosítja a jó láthatóságot. A készülék állapotát többféle LED jelzés mutatja: villogó LED jelzi a kioldást vagy túlmelegedést, zöld LED a bekapcsolt állapotot, piros LED pedig a hibát. Ez a vizuális visszajelzés rendkívül hasznos a gyors hibakereséshez és állapotfigyeléshez.
A Reflex iC60H kismegszakító kiemelkedő mechanikai és elektromos tartósságot kínál, 50000 ciklusos élettartammal. A készülék IP20-as védettséggel rendelkezik az IEC 60529 szabványnak megfelelően, és 3-as szennyezettségi fokozatú környezetben is használható. Lakattal lezárható OFF pozícióban, ami további biztonságot nyújt karbantartási munkák során. Földzárlat-védelemmel külön blokk formájában egészíthető ki, ami tovább növeli a rendszer védettségét.
Schneider Electric Acti 9 Reflex iC60H - A9C65225 - beépített megszakító vezérlés, 2P, C, 25A műszaki adatok
Fő jellemzők
Eszköz alkalmazás: Elosztás, Vezérlés
Termékcsalád: Acti9
Terméknév: Reflex iC60
Eszköz rövidnév: Reflex iC60H
Termék vagy komponens típus: Integrált vezérlésű áramköri megszakító
Pólusok leírása: 2P
Védett pólusok száma: 2
Hálózat típus: AC
Kioldó egység technológia: Termikus-mágneses
Görbe kód: C
Kiegészítő adatok
Névleges áramerősség: 25 A
Hálózati frekvencia: 50/60 Hz
Megszakító képesség kód: H
Megszakító képesség: 30 kA Icu 220...240 V AC 50/60 Hz esetén, az EN/IEC 60947-2 szerint
15 kA Icu 380...415 V AC 50/60 Hz esetén, az EN/IEC 60947-2 szerint
Névleges szigetelési feszültség: 500 V AC
Kapcsolási állapot jelző: Igen
Vezérlési típus: Távvezérlés folyamatos paranccsal
Toggle
ON/OFF gomb
Távvezérlés impulzussal
Vezérlőjel típus: Impulzus
Fenntartott nagyon alacsony feszültség
Fenntartott
Helyi jelzés: Villogó LED: eszköz kioldott
Villogó LED: eszköz túlmelegedés
Zöld LED: eszköz BE
Villogó LED: eszköz kész
Piros LED: hiba
Vezérlőáramkör feszültség: 230 V AC 50/60 Hz
24 V AC 50/60 Hz
48 V AC 50/60 Hz
24 V DC
48 V DC
Névleges tápfeszültség: 230 V AC 50/60 Hz frekvencián
Szerelési mód: Rögzített
Fizikai jellemzők
Szerelési támasz: 35 mm szimmetrikus DIN sín
9 mm osztások: 9
Magasság: 84 mm
Szélesség: 81 mm
Mélység: 77 mm
Szín: Fehér
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: AC-1: 50000 ciklus AC 50 Hz
Lakatolhatóság: Lakatolható
Zárolási opciók leírása: Lakat OFF pozícióban
Földzárlat védelem: Külön blokk
Termék kompatibilitás: PLC-vel
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szennyezettségi fokozat: 3
Trópusi kivitel: 2
Relatív páratartalom: 93% 40°C-on
