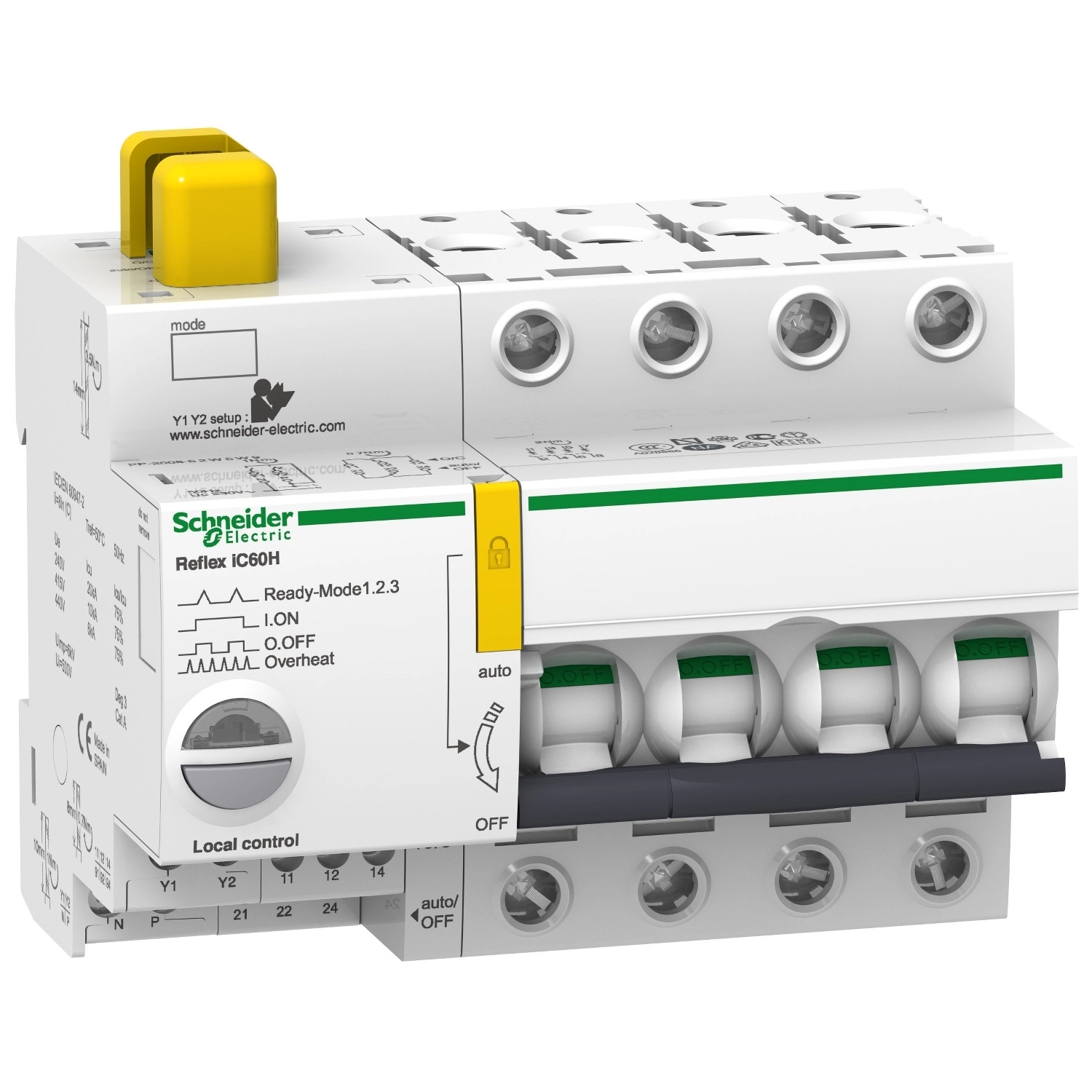

A Schneider Electric Acti 9 Reflex iC60H típusú, A9C64416 cikkszámú beépített vezérlésű megszakító egy komplex védelmi és irányítási megoldás, amely egyesíti a hagyományos kismegszakítók védelmi funkcióit a távvezérlési lehetőségekkel. Ez a 4 pólusú, B karakterisztikájú, 16 A névleges áramú eszköz ideális választás olyan alkalmazási területeken, ahol szükség van a villamos hálózatok védelmére és egyidejűleg azok távolról történő felügyeletére, vezérlésére.
A Reflex iC60H Ti24 integrált vezérlésű megszakító az Acti 9 termékcsalád részeként került kifejlesztésre, és egyesíti magában a megszakító és a távvezérlés funkcióit. A termék legfontosabb műszaki jellemzői között található a 30 kA megszakítóképesség 220-240 V AC feszültségen, illetve 15 kA 380-415 V AC feszültségen az EN/IEC 60947-2 szabványnak megfelelően. Az eszköz termikus-mágneses kioldási technológiával rendelkezik, amely hatékony védelmet biztosít túlterhelés és rövidzárlat ellen egyaránt. A névleges szigetelési feszültség értéke 500 V AC, míg a vezérlőáramkör feszültség több változatban is elérhető: 230 V AC, 24 V AC, 48 V AC 50/60 Hz frekvencián, valamint 24 V DC és 48 V DC. A névleges tápfeszültség 230 V AC 50/60 Hz.
A Reflex iC60H Ti24 megszakító sokoldalú vezérlési lehetőségekkel rendelkezik: a kapcsoló billenthető, ON/OFF gombbal ellátott, valamint lehetőség van impulzus általi vagy folyamatos távvezérlésre is. A vezérlőjel lehet állandó nagyon alacsony feszültségű, impulzus jellegű vagy állandó. Az állapotjelzés LED-ekkel történik: villogó LED jelzi az eszköz készenlétét, zöld LED a bekapcsolt állapotot, villogó LED a túlmelegedést, villogó LED a kioldott állapotot, illetve piros LED jelzi a hibát. A berendezés szerelése 35 mm-es szimmetrikus DIN sínre történik, méretei pedig: 84 mm magasság, 117 mm szélesség, 77 mm mélység. Mechanikai tartóssága 50000 ciklus, elektromos tartóssága AC-1 üzemmódban 50000 ciklus AC 50 Hz mellett.
A Schneider Electric Acti 9 Reflex iC60H beépített vezérlésű megszakító különleges biztonsági funkciókat is kínál: lakattal lezárható, a lezárási opció leírása szerint a lakat a kikapcsolt (OFF) pozícióban helyezhető el. A terméket külön szivárgási áram elleni védelmi blokkal lehet kiegészíteni, és kompatibilis PLC-vel is. Környezetvédelmi szempontból fontos megjegyezni, hogy az eszköz IP20 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, szennyezettségi foka 3, tropikalizációs értéke 2, valamint 93% relatív páratartalomig használható 40 °C-on. A termék fehér színben kapható.
Schneider Electric Acti 9 Reflex iC60H - A9C64416 - beépített megszakító vezérlés műszaki adatok
Alapadatok
Eszköz alkalmazás: Vezérlés, elosztás
Termékcsalád: Acti9
Terméknév: Reflex iC60
Eszköz rövid neve: Reflex iC60H
Termék vagy komponens típusa: Beépített vezérlésű áramköri megszakító
Pólusok leírása: 4P
Védett pólusok száma: 4
Hálózat típusa: AC
Kioldó egység technológia: Termikus-mágneses
Görbe kód: B
Műszaki jellemzők
Névleges áram: 16 A
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kód: H
Megszakítóképesség: 30 kA Icu 220...240 V AC 50/60 Hz az EN/IEC 60947-2 szerint
15 kA Icu 380...415 V AC 50/60 Hz az EN/IEC 60947-2 szerint
Névleges szigetelési feszültség: 500 V AC
Érintkező pozíció jelző: Igen
Vezérlési típus: Billenő kapcsoló
BE/KI gomb
Távvezérlés impulzussal
Távvezérlés folyamatos paranccsal
Vezérlőjel típusa: Állandó nagyon alacsony feszültségű
Impulzus
Állandó
Helyi jelzés: Villogó LED: eszköz kész
Zöld LED: eszköz BE
Villogó LED: eszköz túlmelegedés
Villogó LED: eszköz kioldott
Piros LED: hiba
Vezérlőáramkör feszültsége: 230 V AC 50/60 Hz
24 V AC 50/60 Hz
48 V AC 50/60 Hz
24 V DC
48 V DC
Névleges tápfeszültség: 230 V AC 50/60 Hz-nél
Szerelési mód: Rögzített
Szerelés és fizikai jellemzők
Szerelési tartó: 35 mm szimmetrikus DIN sín
9 mm osztás: 13
Magasság: 84 mm
Szélesség: 117 mm
Mélység: 77 mm
Szín: Fehér
Mechanikai tartósság: 50000 ciklus
Elektromos tartósság: AC-1: 50000 ciklus AC 50 Hz
Lakatolási lehetőség: Lakatolható
Zárolási opciók leírása: Lakat KI pozícióban
Hibaáram-védelem: Külön blokk
Termék kompatibilitás: PLC-vel
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szennyezettségi fok: 3
Tropikalizáció: 2
Relatív páratartalom: 93 % 40 °C-on
