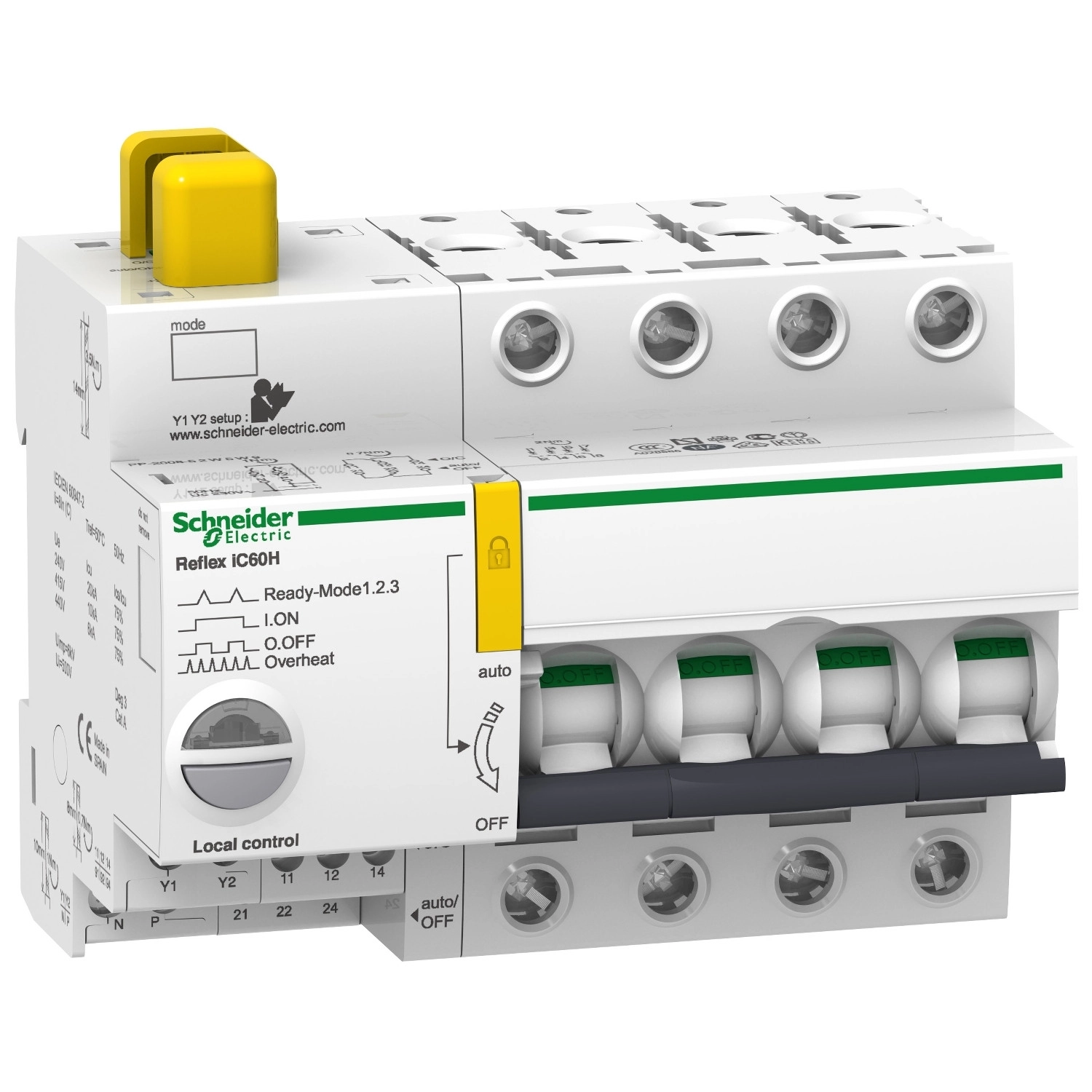

A Schneider Electric Acti 9 Reflex iC60H Ti24 10 A 4P B integrált vezérlésű kismegszakító (cikkszám: A9C64410) egy korszerű, sokoldalú villamos védelmi és vezérlési megoldás, amely ötvözi a hagyományos megszakítók védelmi képességeit a fejlett távvezérlési funkciókkal.
Ez a termék az Acti 9 termékcsalád tagjaként a Schneider Electric legfejlettebb moduláris készülékeinek sorába tartozik. A Reflex iC60H 4 pólusú, B karakterisztikájú, 10 amperes kismegszakítóként funkcionál, amely termál-mágneses kioldó technológiával rendelkezik. A beépített vezérlés lehetővé teszi a távolról történő működtetést, így ideális választás olyan alkalmazásokhoz, ahol fontos a távoli felügyelet és irányítás. A megszakító 30 kA megszakítóképességgel rendelkezik 220...240 V AC esetén, és 15 kA értékkel 380...415 V AC feszültségtartományban, az EN/IEC 60947-2 szabványnak megfelelően. A készülék 500 V AC névleges szigetelési feszültséggel bír, ami kiemelkedő biztonságot garantál a felhasználók számára.
A Reflex iC60H Ti24 modell különlegessége a sokoldalú vezérlési lehetőségekben rejlik. A készülék többféle vezérlési módot támogat: ON/OFF gomb, impulzusos távvezérlés, folyamatos paranccsal történő távvezérlés, valamint kapcsolókar használata. A vezérlőkör feszültsége széles tartományban állítható: 230 V AC, 24 V AC, 48 V AC, 24 V DC vagy 48 V DC. A működési állapotot LED-es visszajelzők teszik könnyen láthatóvá: villogó LED jelzi az eszköz kioldását, piros LED a hibát, villogó LED az eszköz túlmelegedését, villogó LED az eszköz készenlétét, zöld LED pedig a bekapcsolt állapotot. A termék kompatibilis PLC-vel, így könnyen integrálható automatizálási rendszerekbe, ami különösen hasznos ipari és kereskedelmi alkalmazásoknál. A 35 mm-es szimmetrikus DIN sínre szerelhető, rögzített kivitelben, fehér színben kapható. A kompakt méretei (84 mm magasság, 117 mm szélesség, 77 mm mélység) lehetővé teszik a helytakarékos beépítést az elosztószekrényekbe.
A Schneider Electric Reflex iC60H megbízhatóságát a kiemelkedő mechanikai és elektromos tartósság is alátámasztja: mechanikailag 50000 ciklusra, elektromosan AC-1 kategóriában szintén 50000 ciklusra tesztelve. A készülék IP20 védettséggel rendelkezik az IEC 60529 szabvány szerint, és 3-as szennyezettségi fokozatba tartozik. Kiemelendő biztonsági funkció a lakattal történő lezárás lehetősége OFF pozícióban, ami megakadályozza a megszakító illetéktelen működtetését karbantartási munkálatok során. A termék A9C64410 cikkszámmal rendelhető, és professzionális felhasználásra készült elosztóhálózatok és vezérlési rendszerek számára. A készülék földzárlat elleni védelemmel kiegészíthető külön blokk használatával, ami tovább növeli a rendszer biztonságát és sokoldalúságát.
Schneider Electric Acti 9 Reflex iC60H - A9C64410 - beépített megszakító vezérlés, 4P, B, 10A műszaki adatok
Általános jellemzők
Eszköz alkalmazása: Elosztás, vezérlés
Termékcsalád: Acti9
Terméknév: Reflex iC60
Eszköz rövid neve: Reflex iC60H
Termék vagy komponens típusa: Integrált vezérlésű kismegszakító
Pólusok leírása: 4P
Védett pólusok száma: 4
Hálózat típusa: AC
Kioldó technológia: Termál-mágneses
Görbetípus: B
Műszaki paraméterek
Névleges áram [In]: 10 A
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kód: H
Megszakítóképesség: 30 kA Icu 220...240 V AC 50/60 Hz esetén az EN/IEC 60947-2 szerint
15 kA Icu 380...415 V AC 50/60 Hz esetén az EN/IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 500 V AC
Kontaktus pozíció jelző: Igen
Vezérlés
Vezérlési típus: ON/OFF gomb
Impulzusos távvezérlés
Folyamatos paranccsal történő távvezérlés
Kapcsolókar
Vezérlőjel típusa: Folyamatos nagyon alacsony feszültség
Folyamatos
Impulzus
Helyi jelzés: Villogó LED: eszköz kioldott
Piros LED: hiba
Villogó LED: eszköz túlmelegedés
Villogó LED: eszköz készenlét
Zöld LED: eszköz BE
Vezérlőkör feszültsége [Uc]: 230 V AC 50/60 Hz
24 V AC 50/60 Hz
48 V AC 50/60 Hz
24 V DC
48 V DC
Névleges tápfeszültség [Us]: 230 V AC 50/60 Hz
Mechanikai tulajdonságok
Szerelési mód: Rögzített
Szerelési alap: 35 mm szimmetrikus DIN sín
9 mm-es egység: 13
Magasság: 84 mm
Szélesség: 117 mm
Mélység: 77 mm
Szín: Fehér
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: AC-1: 50000 ciklus AC 50 Hz
Lakatolási lehetőség: Lakatolható
Zárolási opciók leírása: Lakat OFF pozícióban
Földzárlat elleni védelem: Külön blokk
Termék kompatibilitás: PLC-vel
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szennyezési fokozat: 3
Trópusi kivitel: 2
Relatív páratartalom: 93% 40 °C-on
