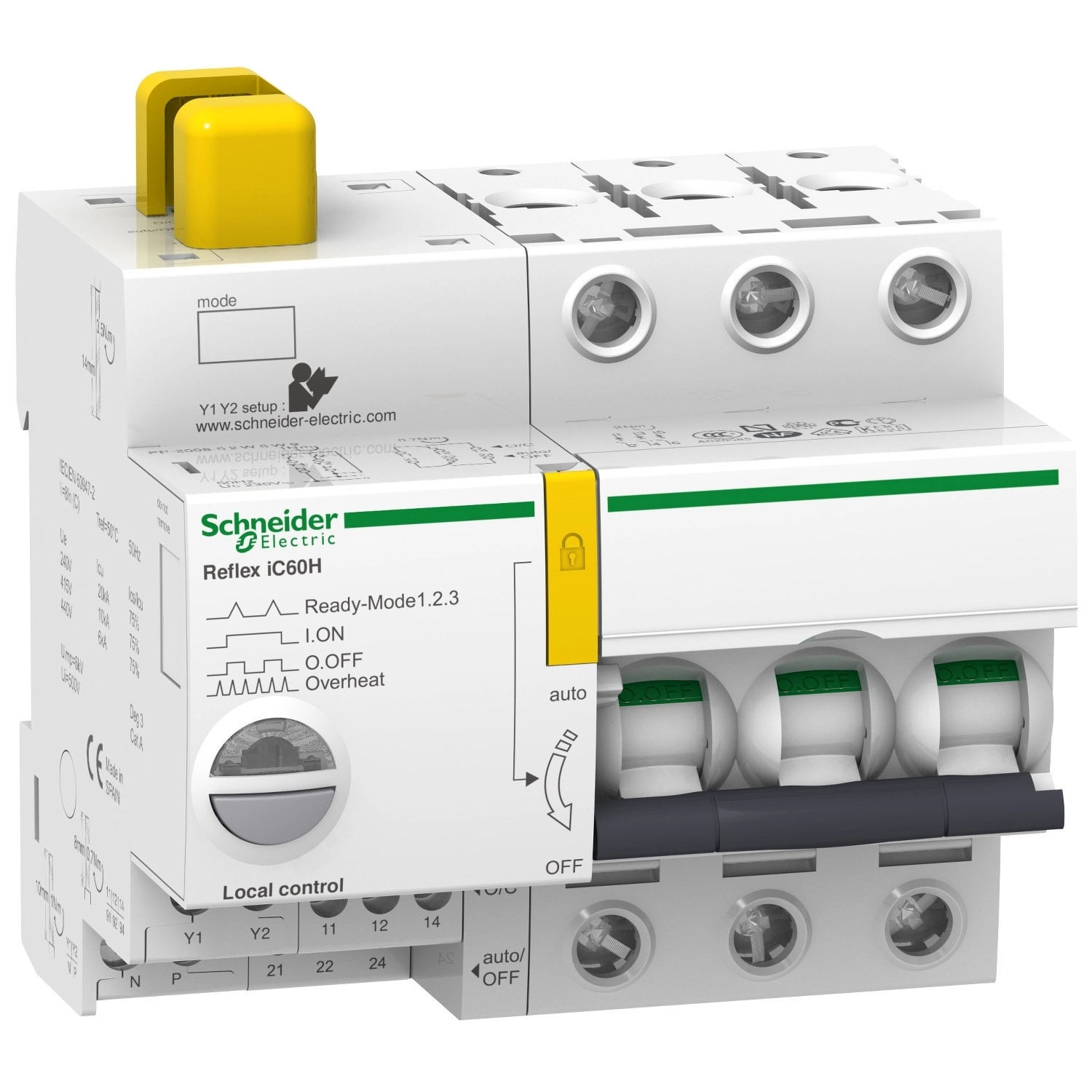

A Schneider Electric Acti9 sorozatból származó Reflex iC60H Ti24 25 A 3P B jelleggörbéjű integrált vezérlésű kismegszakító egy rendkívül sokoldalú és megbízható villamossági termék, amely ideális választás mind ipari, mind kereskedelmi alkalmazásokhoz. Az A9C64325 cikkszámmal ellátott eszköz egyesíti a hagyományos megszakítók védelmi funkcióit és a távvezérlési lehetőségeket, így különösen hasznos automatizált rendszerekben, intelligens épületekben vagy távfelügyelettel működő elektromos hálózatokban.
A Reflex iC60H kompakt kialakítása ellenére magas teljesítményt nyújt. A 25 amperes névleges árammal és B jelleggörbével rendelkező, 3 pólusú kismegszakító tökéletesen alkalmas különböző elektromos berendezések és áramkörök védelmére. A 30 kA megszakítóképesség 220-240 V AC feszültségen, illetve 15 kA a 380-415 V AC feszültségen (az EN/IEC 60947-2 szabványnak megfelelően) biztosítja, hogy az eszköz képes hatékonyan kezelni a túlterheléseket és rövidzárlatokat. A termodinamikus kioldási technológia megbízható működést garantál, az integrált vezérlési lehetőségek pedig rendkívüli rugalmasságot kínálnak a rendszer kezeléséhez.
Az eszköz egyik kiemelkedő tulajdonsága a sokoldalú vezérlési módok támogatása. A Reflex iC60H távvezérelhető folyamatos paranccsal, impulzussal, valamint rendelkezik helyi ON/OFF kapcsolóval is. A vezérlőáramkör feszültségét tekintve kompatibilis 230 V AC, 24 V AC, 48 V AC, valamint 24 V DC és 48 V DC rendszerekkel is, így szinte bármilyen meglévő infrastruktúrába könnyen integrálható. A vezérlőjel típusa lehet folyamatos, nagyon alacsony feszültségű folyamatos, vagy impulzus jellegű, tovább növelve a felhasználási lehetőségeket. A Reflex iC60H PLC-vel való kompatibilitása lehetővé teszi a fejlett automatizálási rendszerekbe történő beépítését, ami különösen előnyös ipari környezetben vagy intelligens épületekben.
A készülék állapotát jelző LED-ek segítik a felhasználót: a piros LED a hibát, a villogó LED a készülék túlmelegedését, a zöld LED a bekapcsolt állapotot, míg a különböző villogási minták a kioldott állapotot vagy a készülék készenlétét jelzik. A készülék rögzítése 35 mm-es szimmetrikus DIN sínre történik, méretei kompaktak: 84 mm magasság, 99 mm szélesség és 77 mm mélység. A fehér színű készülékház könnyen illeszkedik bármilyen kapcsolószekrénybe. A mechanikai tartósságot jelző 50000 ciklus és az AC-1 kategóriájú elektromos tartósságot jelző 50000 ciklus (AC 50 Hz) hosszú élettartamot biztosít. Az IP20-as védettség megfelelő védelmet nyújt a szilárd tárgyak ellen, miközben a készülék 3-as szennyezettségi fokozatban és akár 93%-os relatív páratartalom mellett is megbízhatóan működik 40 °C-on. A lakattal történő rögzítés lehetősége és a kikapcsolt állapotban lezárhatóság tovább növeli a biztonságot és megakadályozza a jogosulatlan kezelést.
Schneider Electric Acti 9 Reflex iC60H - A9C64325 - beépített megszakító vezérlés, 3P, B, 25A műszaki adatok
Fő jellemzők
Eszköz alkalmazása: Vezérlés, Elosztás
Termékcsalád: Acti9
Terméknév: Reflex iC60
Eszköz rövid neve: Reflex iC60H
Termék vagy alkatrész típusa: Integrált vezérlésű megszakító
Pólusok leírása: 3P
Védett pólusok száma: 3
Hálózat típusa: AC
Kioldó egység technológiája: Hőmágneses
Jelleggörbe kód: B
Kiegészítő információk
Névleges áram [In]: 25 A
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kódja: H
Megszakítóképesség: 30 kA Icu 220...240 V AC 50/60 Hz az EN/IEC 60947-2 szerint
15 kA Icu 380...415 V AC 50/60 Hz az EN/IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 500 V AC
Érintkezési pozíció jelző: Igen
Vezérlési típus: Távvezérlés folyamatos paranccsal
Kapcsoló
Távvezérlés impulzussal
BE/KI gomb
Vezérlőjel típusa: Folyamatos
Folyamatos nagyon alacsony feszültségű
Impulzus
Helyi jelzések: Piros LED: hiba
Villogó LED: eszköz túlmelegedés
Zöld LED: eszköz BE
Villogó LED: eszköz kioldott
Villogó LED: eszköz kész
Vezérlőáramköri feszültség [Uc]: 230 V AC 50/60 Hz
24 V AC 50/60 Hz
48 V AC 50/60 Hz
24 V DC
48 V DC
Névleges tápfeszültség [Us]: 230 V AC 50/60 Hz
Szerelési mód: Rögzített
Szerelési alap: 35 mm-es szimmetrikus DIN sín
9 mm-es osztások: 11
Magasság: 84 mm
Szélesség: 99 mm
Mélység: 77 mm
Szín: Fehér
Mechanikai tartósság: 50000 ciklus
Elektromos tartósság: AC-1: 50000 ciklus AC 50 Hz
Lakattal való lezárás lehetősége: Lakattal lezárható
Lezárási opciók leírása: Lakat KI helyzetben
Földzárlat-védelem: Külön blokk
Termék kompatibilitás: PLC-vel
Környezet
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szennyezettségi fokozat: 3
Trópusi klíma elleni védelem: 2
Relatív páratartalom: 93% 40 °C-on
