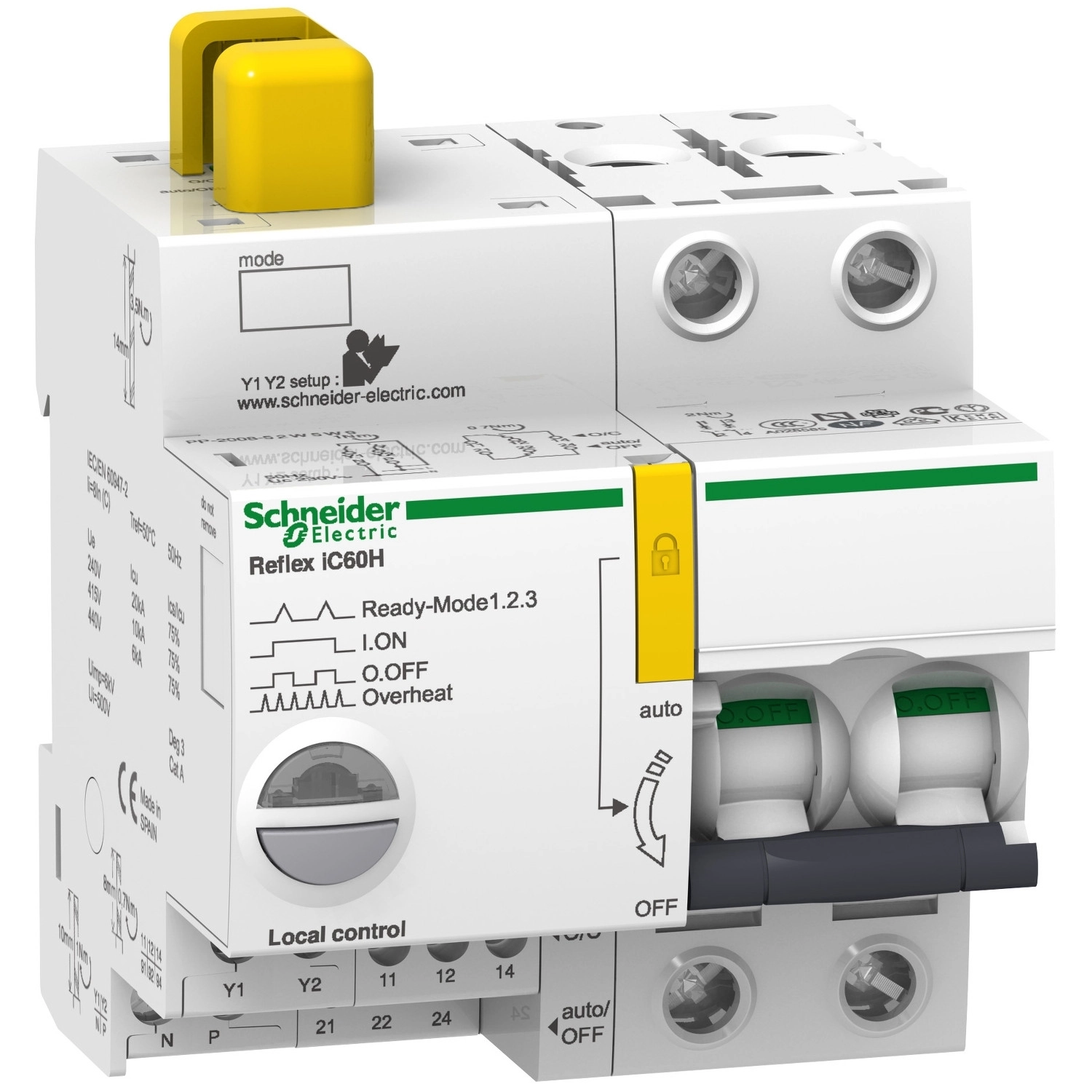

A Schneider Electric Acti 9 sorozatának Reflex iC60H Ti24 16 A 2P curve B integrált vezérlésű kismegszakítója (A9C64216) egy rendkívül korszerű védelmi eszköz, amely egyesíti a hagyományos kismegszakító funkciókat és a távvezérelhetőséget. Ez a kétpólusú berendezés ideális megoldást kínál olyan alkalmazási területeken, ahol szükség van a terhelések távoli be- és kikapcsolására, miközben az áramkör védelme is biztosított.
A Reflex iC60H típusú megszakító 16 A névleges áramerősséggel és B karakterisztikával rendelkezik, ami különösen alkalmassá teszi lakossági és kereskedelmi alkalmazásokhoz, ahol túláram elleni megbízható védelemre van szükség. A készülék 30 kA szakítóképességgel bír 220-240 V AC feszültségen, valamint 15 kA értékkel 380-415 V AC feszültségen, megfelelve az EN/IEC 60947-2 szabványnak. A termál-mágneses kioldási technológia optimális védelmet nyújt mind a lassú túlterhelések, mind a hirtelen rövidzárlatok ellen.
A Reflex iC60H integrált vezérlési funkcióinak köszönhetően különböző vezérlési módokat támogat: impulzus alapú távvezérlés, folyamatos vezérlés, valamint hagyományos manuális kapcsolás is lehetséges az ON/OFF gombbal. A vezérlő áramkör feszültsége sokféle értéken működhet: 230 V AC, 24 V AC, 48 V AC, 24 V DC vagy 48 V DC. A készülék állapotáról többféle LED jelzés tájékoztat: zöld LED mutatja a bekapcsolt állapotot, villogó LED jelzi a készenlétét vagy a túlmelegedést, piros LED figyelmeztet a hibára, illetve villogó LED jelez kioldott állapotot. Ez a komplex visszajelző rendszer lehetővé teszi a készülék állapotának azonnali és egyértelmű meghatározását.
A Reflex iC60H típusú megszakító 35 mm-es szimmetrikus DIN sínre szerelhető, méretei kompaktak: 84 mm magas, 81 mm széles és 77 mm mély. A készülék fehér színű, és kompatibilis PLC rendszerekkel is, ami tovább bővíti az automatizálási lehetőségeket. A mechanikai élettartama 50000 kapcsolási ciklus, míg elektromos élettartama AC-1 terheléssel szintén 50000 ciklus. További praktikus tulajdonsága, hogy lakattal lezárható OFF pozícióban, így megakadályozható a véletlen vagy illetéktelen bekapcsolás. Az IP20-as védettség megfelelő védelmet biztosít a normál beltéri környezetben történő alkalmazáshoz.
Schneider Electric Acti 9 Reflex iC60H - A9C64216 - beépített megszakító vezérlés, 2P, B, 16A műszaki adatok
Fő jellemzők
Alkalmazási terület: Vezérlés, Elosztás
Termékcsalád: Acti9
Termék neve: Reflex iC60
Termék rövid megnevezése: Reflex iC60H
Termék vagy komponens típusa: Integrált vezérlésű áramköri megszakító
Pólusok leírása: 2P
Védett pólusok száma: 2
Hálózat típusa: AC
Kioldó egység technológiája: Termál-mágneses
Karakterisztika kód: B
Kiegészítő jellemzők
Névleges áram [In]: 16 A
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kód: H
Megszakítóképesség: 30 kA Icu 220...240 V AC 50/60 Hz esetén az EN/IEC 60947-2 szerint
15 kA Icu 380...415 V AC 50/60 Hz esetén az EN/IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 500 V AC
Érintkező pozíció jelzés: Igen
Vezérlési típus: Távvezérlés impulzussal, Távvezérlés folyamatos paranccsal, Kapcsoló, ON/OFF gomb
Vezérlő jel típusa: Fenntartott, Fenntartott nagyon alacsony feszültség, Impulzus
Helyi jelzés: Villogó LED: készülék kész, Villogó LED: készülék túlmelegedés, Piros LED: hiba, Zöld LED: készülék BE, Villogó LED: készülék kioldott
Vezérlő áramkör feszültsége [Uc]: 230 V AC 50/60 Hz, 24 V AC 50/60 Hz, 48 V AC 50/60 Hz, 24 V DC, 48 V DC
Névleges tápfeszültség [Us]: 230 V AC 50/60 Hz-nél
Rögzítési mód: Fix
Szerelési alap: 35 mm szimmetrikus DIN sín
9 mm-es lépték: 9
Magasság: 84 mm
Szélesség: 81 mm
Mélység: 77 mm
Szín: Fehér
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: AC-1: 50000 ciklus AC 50 Hz
Lakatolási lehetőség: Lakatolható
Zárolási opciók leírása: Lakat KI pozícióban
Földzárlat védelem: Különálló blokk
Termék kompatibilitás: PLC-vel
Környezeti jellemzők
IP védelmi fokozat: IP20 az IEC 60529 szerint
Szennyezési fokozat: 3
Trópusállóság: 2
Relatív páratartalom: 93% 40°C-on
