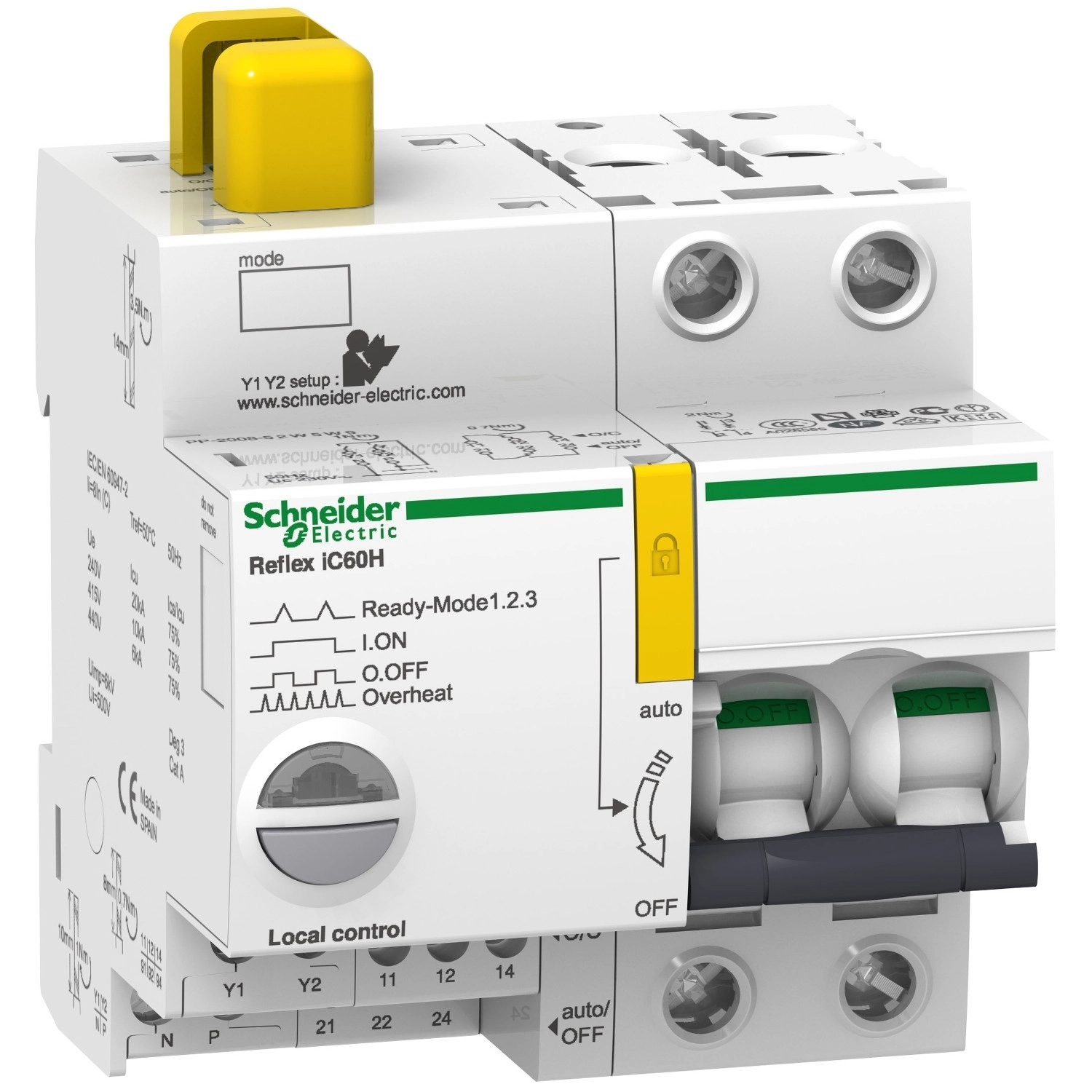

A Schneider Electric Acti 9 Reflex iC60H Ti24 termékcsalád A9C64210 cikkszámú beépített vezérlésű kismegszakítója egy komplex elektromos védelmi és távvezérlési megoldást kínál modern villamos hálózatok számára. Ez a 2 pólusú, 10 amperes, B karakterisztikájú készülék egyesíti a hagyományos kismegszakítók védelmi funkcióit a távvezérlési képességekkel, így ideális választás olyan alkalmazásokhoz, ahol szükséges a távolról történő kapcsolás lehetősége.
A Reflex iC60H 30 kA-es megszakítóképességgel rendelkezik 220-240 V AC hálózaton, valamint 15 kA-es megszakítóképességgel 380-415 V AC hálózaton, ami kiváló védelmet biztosít túláram és rövidzárlat ellen. A terméket termikus-mágneses kioldóegységgel szerelték fel, amely precíz védelmet nyújt mind a túlterhelés, mind a rövidzárlati események során. A B karakterisztika különösen alkalmassá teszi a terméket olyan felhasználási területeken, ahol normál indítási áramlökések fordulhatnak elő, például világítási rendszerekben vagy általános célú elosztóhálózatokban.
A Reflex iC60H Ti24 kismegszakító többféle távvezérlési lehetőséget kínál: impulzus alapú vezérlés, folyamatos vezérlés és nagyon alacsony feszültségű tartós vezérlés egyaránt megvalósítható. A készülék vezérlőáramköre kompatibilis 24V és 48V AC/DC, valamint 230V AC vezérlőfeszültséggel, így rugalmasan illeszthető különböző automatizálási rendszerekhez. A helyi állapotjelzést többféle LED biztosítja: zöld LED jelzi a bekapcsolt állapotot, villogó LED-ek figyelmeztetnek a készülék túlmelegedésére, készenléti állapotára vagy leoldására, míg a piros LED a hibaállapotot jelzi. A kapcsoló pozícióját kontakt pozíció jelző mutatja, továbbá a készülék lakattal is lezárható kikapcsolt (OFF) pozícióban, növelve az üzembiztonságot.
A Schneider Electric Acti 9 Reflex iC60H kompakt méretekkel rendelkezik, magassága 84 mm, szélessége 81 mm, mélysége 77 mm, fehér színű burkolattal. A készülék szabványos 35 mm-es DIN sínre szerelhető, 9 mm-es osztástávolsággal. Kiemelkedő mechanikai és villamos tartóssággal büszkélkedhet: 50.000 kapcsolási ciklust képes teljesíteni mechanikailag, valamint AC-1 kategóriában szintén 50.000 kapcsolást 50 Hz-es váltakozó áramú hálózaton. Az IP20-as védettségű készülék 3-as szennyezettségi fokozatú és 2-es trópusi kivitelű környezetben használható, 93%-os relatív páratartalomig 40°C-on. A termék kompatibilis PLC-vel, és külön földzárlat-védelmi blokk is csatlakoztatható hozzá, tovább növelve a védelmi képességeket.
Schneider Electric Acti 9 Reflex iC60H - A9C64210 - beépített megszakító vezérlés, 2P, B, 10A műszaki adatok
Fő jellemzők
Alkalmazási terület: Elosztás, Vezérlés
Termékcsalád: Acti9
Terméknév: Reflex iC60
Termék rövid neve: Reflex iC60H
Termék vagy összetevő típusa: Beépített vezérlésű megszakító
Pólusok leírása: 2P
Védett pólusok száma: 2
Hálózat típusa: AC
Kioldóegység technológiája: Termikus-mágneses
Görbe kód: B
Műszaki adatok
Névleges áram: 10 A
Hálózati frekvencia: 50/60 Hz
Megszakítóképesség kód: H
Megszakítóképesség: 30 kA Icu 220...240 V AC 50/60 Hz az EN/IEC 60947-2 szerint
15 kA Icu 380...415 V AC 50/60 Hz az EN/IEC 60947-2 szerint
Névleges szigetelési feszültség: 500 V AC
Kontakt pozíció jelző: Igen
Vezérlési jellemzők
Vezérlés típusa: Kapcsolókar
Távvezérlés impulzus által
BE/KI gomb
Távvezérlés folyamatos paranccsal
Vezérlő jel típusa: Impulzus
Tartós
Tartós nagyon alacsony feszültség
Helyi jelzés: Villogó LED: készülék túlmelegedés
Villogó LED: készülék készenlét
Villogó LED: készülék leoldott
Zöld LED: készülék BE
Piros LED: hiba
Vezérlőkör feszültsége: 230 V AC 50/60 Hz
24 V AC 50/60 Hz
48 V AC 50/60 Hz
24 V DC
48 V DC
Névleges tápfeszültség: 230 V AC 50/60 Hz-en
Fizikai jellemzők
Szerelési mód: Rögzített
Szerelési alap: 35 mm-es szimmetrikus DIN sín
9 mm-es osztások: 9
Magasság: 84 mm
Szélesség: 81 mm
Mélység: 77 mm
Szín: Fehér
Tartósság
Mechanikai élettartam: 50000 ciklus
Elektromos élettartam: AC-1: 50000 ciklus AC 50 Hz
Biztonsági jellemzők
Lakattal zárhatóság: Lakattal zárható
Zárolási opciók leírása: Lakat KI pozícióban
Földzárlat védelem: Külön blokk
Termék kompatibilitás: PLC-vel
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC 60529 szerint
Szennyezési fokozat: 3
Trópusi kivitel: 2
Relatív páratartalom: 93% 40°C-on
