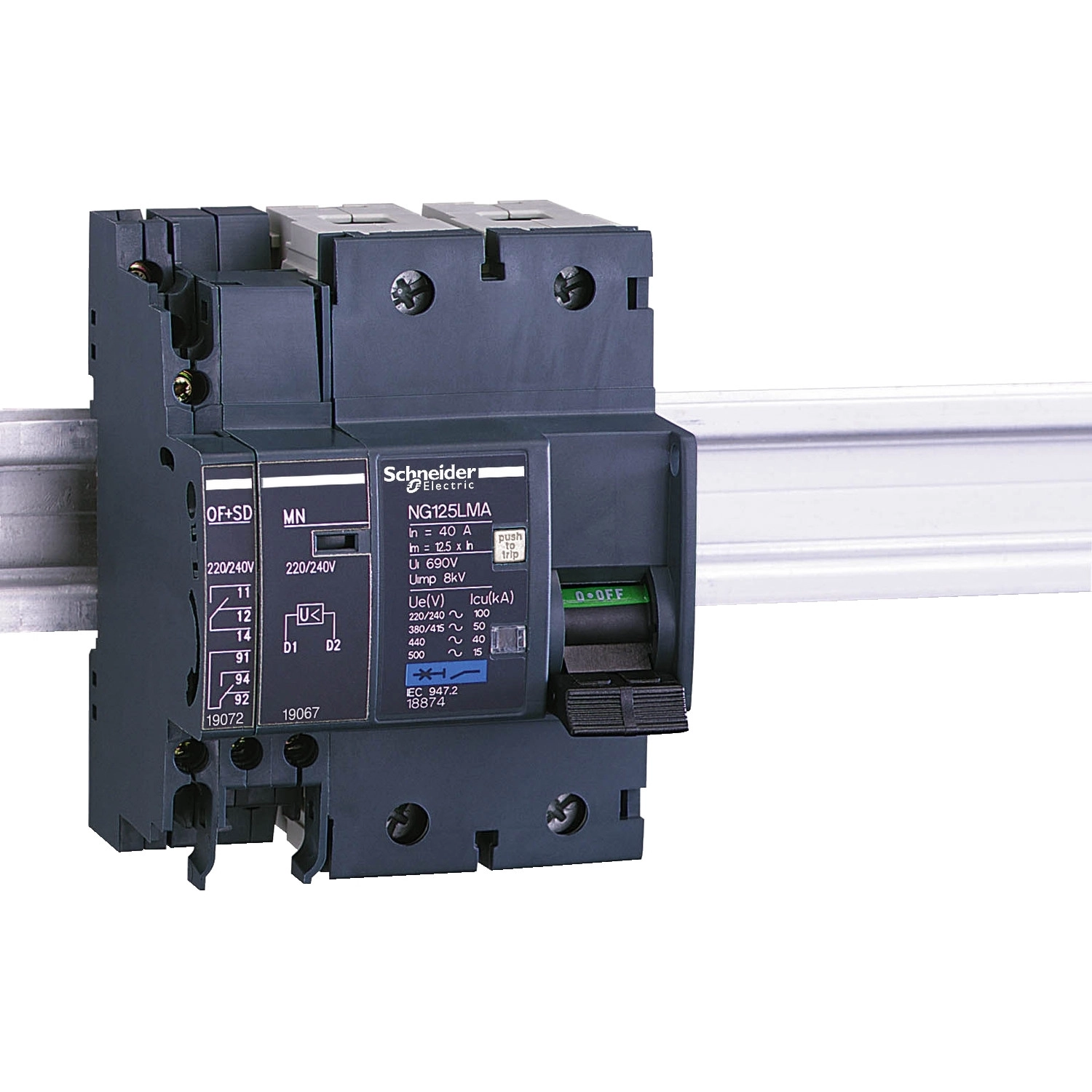

A Schneider Electric Acti9 NG125 - 19072 segédérintkező modul egy sokoldalú kiegészítő komponens, amely az Acti9 NG125 megszakítócsalád tagjaihoz illeszthető. Ez a termék egy kombinált jelző modul, amely egy működésjelző (OC) és egy hibajelző (SD) kontaktust tartalmaz, így egy eszközben biztosítja mind a normál működési, mind a hibaállapotok távfelügyeletét.
A 19072 cikkszámú segédérintkező az Acti9 termékcsalád részeként kifejezetten az NG125, NG125NA és NG125LMA típusú megszakítókhoz lett tervezve, megbízható jelzésátvitelt biztosítva vezérlő- és felügyeleti rendszerekhez. A modul 2 váltóérintkezővel (C/O) rendelkezik, amelyek segítségével könnyen integrálható különböző épületautomatizálási és energiafelügyeleti rendszerekbe. Névleges árama változó, a kapcsolási feszültségtől függően: 0,1-6A 240V AC feszültségen, 0,1-3A 415V AC feszültségen, valamint 0,1-3A 48V DC vagy 0,1-1A 130V DC egyenfeszültségen.
A termék kiemelkedő műszaki jellemzői közé tartozik a 690V AC névleges szigetelési feszültség és a 8kV névleges lökőfeszültség-állóság, amelyek biztosítják a biztonságos működést még szélsőséges hálózati viszonyok között is. A DIN-sínre pattintható kivitel megkönnyíti a telepítést, míg a kompakt, mindössze 9 mm széles, 102,8 mm magas és 75,5 mm mély kialakítás lehetővé teszi a helytakarékos elhelyezést az elosztószekrényekben. A modul szélessége egyetlen 9 mm-es osztásközt foglal el, ami jelentős helytakarékosságot biztosít.
Az Acti9 NG125 - 19072 segédérintkező kiváló elektromos tartóssággal rendelkezik, az EN/IEC 60947-5-1 szabvány szerint 10000 működési ciklusra tervezték. A készülék széles csatlakoztatási lehetőségeket kínál: a kapocsterminálokhoz 1-2 vezeték csatlakoztatható, rugalmas és merev kábelezési opciókkal, 0,5-2,5 mm² keresztmetszetű vezetékekkel. A vezetékek bekötéséhez 10 mm csupaszítási hossz szükséges, a csavarkötés meghúzási nyomatéka 1 Nm. A termék működési hőmérséklet-tartománya -25°C és +60°C között van, tárolási hőmérséklettartománya pedig -40°C és +85°C között, ami biztosítja a megbízható működést különböző környezeti feltételek mellett. A szennyezettségi fok 3, a trópusi környezetnek való megfelelés pedig 2-es szintű az EN/IEC 60947-5-1 szabvány szerint.
Schneider Electric Acti 9 NG125 - 19072 - OF+SD hibajelző - érintkező, NG125 műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméktípus: OC és hibajelző érintkező
Eszköz rövid neve: OF és SD
Jelző érintkezők összetétele: 2 C/O (váltóérintkező)
Névleges áram: 0,1...3 A 415 V AC 50/60 Hz esetén
Névleges áram: 0,1...6 A ≤ 240 V AC 50/60 Hz esetén
Névleges áram: 0,1...1 A 130 V DC esetén
Névleges áram: 0,1...3 A ≤ 48 V DC esetén
Osztásköz: 1 x 9 mm
Szabványok: EN/IEC 60947-5-1
Kiegészítő adatok
Kompatibilis termékcsaládok: Acti9 NG125NA, Acti9 NG125LMA, Acti9 NG125
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az EN/IEC 60947-5-1 szerint
Névleges lökőfeszültség-állóság: 8 kV az EN/IEC 60947-5-1 szerint
Rögzítési mód: Fix
Rögzítési alap: DIN sín
Magasság: 102,8 mm
Szélesség: 9 mm
Mélység: 75,5 mm
Elektromos élettartam: 10000 ciklus az EN/IEC 60947-5-1 szerint
Csatlakozások - kapcsok
Csavaros kapocs 1 vezeték(ek) 0,5...2,5 mm² - merev
Csavaros kapocs 1 vezeték(ek) 0,5...1,5 mm² - hajlékony
Csavaros kapocs 1 vezeték(ek) 0,5...1,5 mm² - hajlékony érvéghüvellyel
Csavaros kapocs 2 vezeték(ek) 2,5 mm² - merev
Csavaros kapocs 2 vezeték(ek) 2,5 mm² - hajlékony
Csavaros kapocs 2 vezeték(ek) 1,5 mm² - hajlékony érvéghüvellyel
Vezeték csupaszítási hossz: 10 mm
Meghúzási nyomaték: 1 N.m
Környezet
Szennyezettségi fok: 3 az EN/IEC 60947-5-1 szerint
Trópusi kivitel: 2 az EN/IEC 60947-5-1 szerint
Környezeti működési hőmérséklet: -25...60 °C
Tárolási hőmérséklet: -40...85 °C
