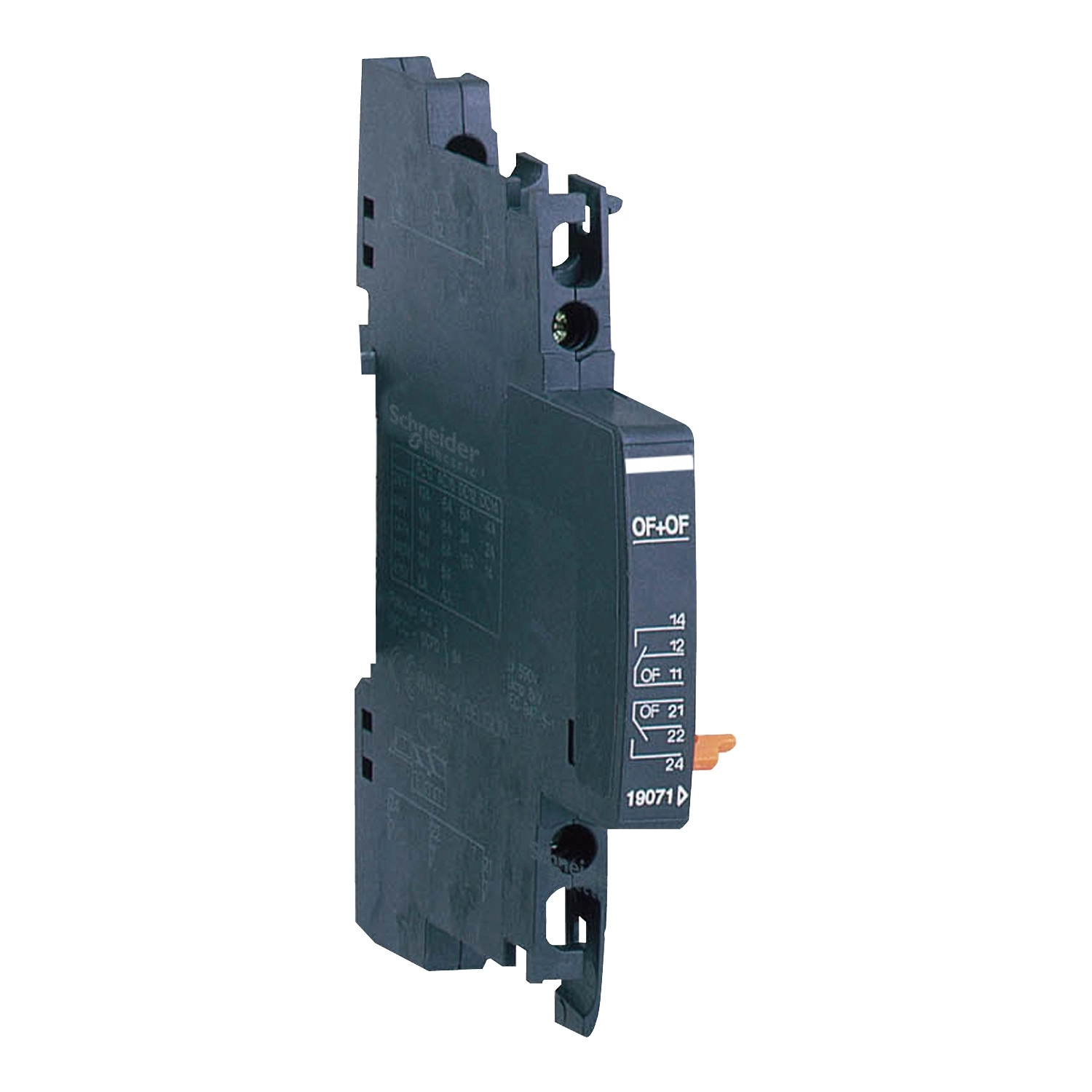

Az Acti9 NG125 Double OC segédérintkező (OF+OF) a Schneider Electric prémium villamos szerelvény kínálatának nélkülözhetetlen eleme, amely az Acti9 megszakító családhoz illeszkedő kiegészítő modul. A 19071 cikkszámú termék kifejezetten az állapotjelzés és távfelügyelet megvalósítására szolgál, így ideális választás komplex villamos rendszerek kiépítéséhez.
A kettős nyitó-záró segédérintkező (2 C/O) az Acti9 NG125, NG125NA és NG125LMA megszakítókhoz illeszkedik tökéletesen, ezáltal biztosítva a rendszerintegráció rugalmasságát. A rendkívül kompakt kialakításnak köszönhetően mindössze 9 mm szélességű (1 modul méret), 102,8 mm magasságú és 75,5 mm mélységű, így minimális helyet foglal a kapcsolószekrényben. A DIN-sínre történő rögzítés lehetővé teszi a gyors és egyszerű telepítést.
A Schneider Electric Acti9 NG125 Double OC segédérintkező (19071) kimagasló villamos jellemzőkkel rendelkezik. Az eszköz névleges árama 0,1-3 A között van 415 V AC feszültségen (50/60 Hz), míg 240 V AC feszültségen (50/60 Hz) 0,1-6 A áramot képes kapcsolni. DC alkalmazásoknál 130 V-on 0,1-1 A, 48 V-on pedig 0,1-3 A a terhelhetősége. A névleges szigetelési feszültség (Ui) 690 V AC, lökőfeszültség-állóság (Uimp) pedig 8 kV az EN/IEC 60947-5-1 szabványnak megfelelően. Villamos élettartama 10000 kapcsolási ciklus, amely hosszú távú, megbízható működést garantál az ipari környezetben is.
A csatlakoztatás sorkapcsokkal történik, amelyek rugalmas bekötési lehetőséget biztosítanak. A bekötéskor 0,5-2,5 mm² merev vezeték, 0,5-1,5 mm² rugalmas vezeték, valamint érvéghüvellyel ellátott 0,5-1,5 mm² rugalmas vezeték használható. A kétvezetékes bekötés esetén 2,5 mm² merev vagy rugalmas, illetve 1,5 mm² érvéghüvelyes rugalmas vezeték alkalmazható. A vezetékek csupaszítási hossza 10 mm, a sorkapcsokat 1 Nm nyomatékkal kell meghúzni. A segédérintkező -25°C és +60°C közötti üzemi hőmérséklettartományban használható, tárolási hőmérséklete -40°C és +85°C között lehet. A szennyezettségi fok 3, a trópusi körülmények közötti használhatóság 2, az EN/IEC 60947-5-1 szabvány előírásainak megfelelően.
Schneider Electric Acti9 NG125 - 19071 - OF+OF segédérintkező, NG125 műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Termék vagy komponens típusa: Kettős OC érintkező
Eszköz rövid neve: OF és OF
Jelző érintkezők összetétele: 2 C/O (nyitó-záró)
Modulszélesség: 1 (9 mm)
Szabványok: EN/IEC 60947-5-1
Kompatibilitás
Kompatibilis sorozatok: Acti9 NG125NA, Acti9 NG125LMA, Acti9 NG125
Villamos jellemzők
Névleges áram [In]: 0,1...3 A 415 V, AC 50/60 Hz esetén
Névleges áram [In]: 0,1...6 A <= 240 V, AC 50/60 Hz esetén
Névleges áram [In]: 0,1...1 A 130 V, DC esetén
Névleges áram [In]: 0,1...3 A <= 48 V, DC esetén
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az EN/IEC 60947-5-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az EN/IEC 60947-5-1 szerint
Villamos élettartam: 10000 ciklus az EN/IEC 60947-5-1 szerint
Mechanikai jellemzők
Rögzítési mód: Fix
Rögzítési alap: DIN sín
Magasság: 102,8 mm
Szélesség: 9 mm
Mélység: 75,5 mm
Csatlakozások
Csatlakozások - kapcsok: Sorkapocs 1 vezetékhez 0,5...2,5 mm² - merev
Csatlakozások - kapcsok: Sorkapocs 1 vezetékhez 0,5...1,5 mm² - rugalmas
Csatlakozások - kapcsok: Sorkapocs 1 vezetékhez 0,5...1,5 mm² - rugalmas érvéghüvellyel
Csatlakozások - kapcsok: Sorkapocs 2 vezetékhez 2,5 mm² - merev
Csatlakozások - kapcsok: Sorkapocs 2 vezetékhez 2,5 mm² - rugalmas
Csatlakozások - kapcsok: Sorkapocs 2 vezetékhez 1,5 mm² - rugalmas érvéghüvellyel
Csupaszítási hossz: 10 mm
Meghúzási nyomaték: 1 Nm
Környezeti feltételek
Szennyezettségi fok: 3 az EN/IEC 60947-5-1 szerint
Trópusi kivitel: 2 az EN/IEC 60947-5-1 szerint
Környezeti hőmérséklet üzemelés közben: -25...60 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
